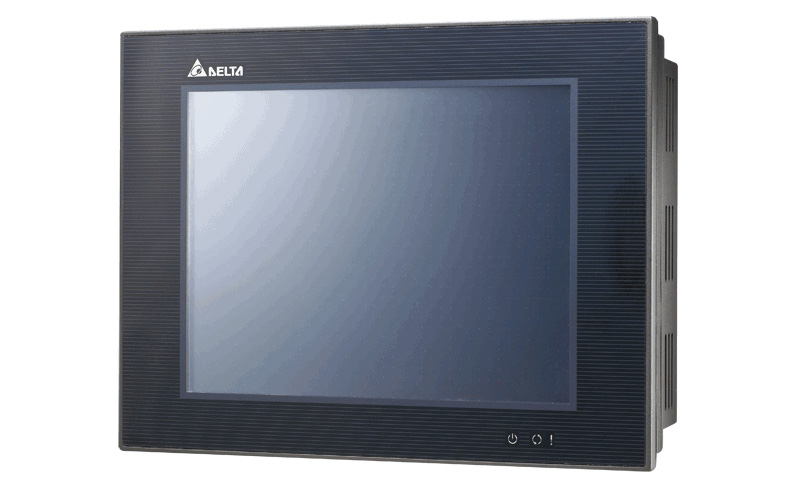

Сенсорные панели оператора DOP-B

Производитель: Delta Electronics

Сенсорные панели оператора с высококачественным изображением.

Продуктовая линейка панелей DOP-B:
Панель оператора DOP-B03S(E)211 4,3" (16:10) 480x272 Панель оператора DOP-B05S(E)111 5.6" (4:3) 320x234 Панель оператора DOP-B08S(E)515 8" (4:3) 800х600 Панель оператора DOP-B10S(E)615 10.1" (16:10) 1024x600 Панель оператора DOP-B10S(E)511 10.4" (4:3) 800х600
4,3" (16:10)
480x272
5.6" (4:3)
320x234

8" (4:3)
800х600

10.1" (16:10)
1024x600
10.4" (4:3)
800х600

Панель оператора DOP-B07S401K 7” (16:10) 800х480 Панель оператора DOP-B07S411K 7” (16:10) 800х480 Панель оператора DOP-B07S415 7" (16:10) 800х480 Панель оператора DOP-B07S(E)515 7" (4:3) 800х600
7” (16:10)
800х480
7" (16:10)
800х480
7" (16:10)
800х480
7" (4:3)
800х600




Сенсорные панели оператора с высококачественным изображением.

Продуктовая линейка панелей DOP-B:
Панель оператора DOP-B03S(E)211 4,3" (16:10) 480x272 Панель оператора DOP-B05S(E)111 5.6" (4:3) 320x234 Панель оператора DOP-B08S(E)515 8" (4:3) 800х600 Панель оператора DOP-B10S(E)615 10.1" (16:10) 1024x600 Панель оператора DOP-B10S(E)511 10.4" (4:3) 800х600
4,3" (16:10)
480x272
5.6" (4:3)
320x234

8" (4:3)
800х600

10.1" (16:10)
1024x600
10.4" (4:3)
800х600

Панель оператора DOP-B07S401K 7” (16:10) 800х480 Панель оператора DOP-B07S411K 7” (16:10) 800х480 Панель оператора DOP-B07S415 7" (16:10) 800х480 Панель оператора DOP-B07S(E)515 7" (4:3) 800х600
7” (16:10)
800х480
7" (16:10)
800х480
7" (16:10)
800х480
7" (4:3)
800х600




Характеристики

    • Стильный, современный обтекаемый дизайн
    • Насыщенный красочный сенсорный ЖК-экран TFT LCD 65536 цветов
    • Порт USB Client для быстрой загрузки программы
      Байпас-функция позволяет панели DOP-B быть коммуникационным шлюзом между компьютером и ПЛК, загружать программу и осуществлять отладку через USB.

    • Гибкий интерфейс хранения данных. Поддержка SD-карт памяти (вкл. SDHC)
      SD и USB флеш карты позволяют копировать и переносить программу панели, данные буферов архива и тревог, могут расширить память данных панели для хранения архива и рецептов. Прикладная программа для ПЛК и G-коды для DVP-PM могут быть записаны на SD/USB карту, и затем загружены в ПЛК через панель оператора, что очень удобно, потому что не требует подключения к компьютеру.

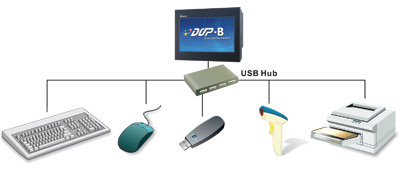

    • Порт USB Hab позволяет подключить к панели различную периферию (USB-флэшки, принтера, мыши и клавиатуры). Может быть подключено до 5 USB устройств одновременно.



  • В серии 7-ми дюймовых панелей DOP-B имеются модификации* с интегрированной функцией задания E-Cam, способные без участия компьютера создавать кривые для электронного кулачка.
    • напрямую работают с сервоприводами серии ASD-A2

      Функция создания кривых для электронного кулачка в новых панелях DOP-B

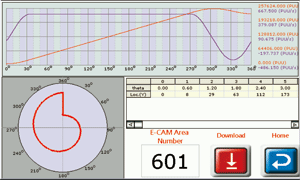

    • поддерживают макрофункцию создания кривых для E-CAM

      макрофункция создания кривых для E-CAM

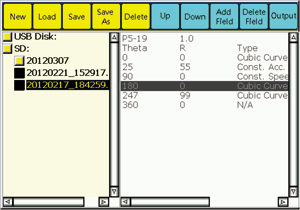

    • поддерживает ручное создание кубических кривых

      ручное создание кубических кривы

  • Разнообразие коммуникационных интерфейсов, поддержка Ethernet
    Все модели DOP-B поддерживают последовательные интерфейсы передачи данных RS-232/485/422 и более 20 драйверов различных контроллеров. С помощью интерфейса Ethernet**, которым оснащены последние модели DOP-B, одна панель может одновременно работать в 4-х сетях, с легкостью соединяя различные устройства промышленной автоматизации в единую сеть.
  • Звуковое оповещение: модификации с аудио-выходом (проигрывание файлов mp3, wav) **
    При возникновении ошибочных и аварийных ситуаций пользователь может быть оповещен с помощью речевых сообщений в реальном времени. Аварийной ситуация передается соответствующим битом и записывается в регистр, значение которого воспроизводит определенный звуковой файл.

* модели с маркировкой "PS"
** только в моделях с маркировкой "Е"

Применение

Лучшее решение для сетевой диспетчеризации
Используя Ethernet, можно легко реализовать сеть типа N:N с несколькими ведущими станциями.
Устройства не имеющие Ethernet порта (сервоприводы, частотные преобразователи, регуляторы температуры, и др.) можно подключить через конвертер IFD9506, и, тем самым, создать сеть, охватывающую все продукты промышленной автоматизации Delta.

Статьи о применении панелей оператора DOP-B:

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель Цена (за единицу)
DOP-B03E211  TFT LCD 4.3” (16:10), 480х272, 128M Flash, 64 SDRAM, COM1/COM2 (RS-232/422/485), RTC, Ethernet 205 $
DOP-B03S211  TFT LCD 4.3” (16:10), 480х272, 128M Flash, 64 SDRAM, COM1/COM2 (RS-232/422/485), RTC 290 $
DOP-B05S100  TFT LCD 5.6" (4:3), 320x234, 32bit CPU, 4M Flash ROM, USB/COM1/COM2/COM3, RTC 463 $
DOP-B05S101  TFT LCD 5.6" (4:3), 320x234, 32bit CPU, 6M Flash ROM, USB/COM1/COM2/COM3, RTC 476 $
DOP-B05S111  TFT LCD 5.6" (4:3), 320x234, 32bit CPU, 128M Flash ROM, 64 Mb SDRAM, USB/COM1/COM2/COM3, RTC 476 $
DOP-B07E415  TFT дисплей 7" (16:10), 800х480, 128M Flash, встр. Ethernet, слот для SD карты, стерео аудио-выход, RTC 750 $

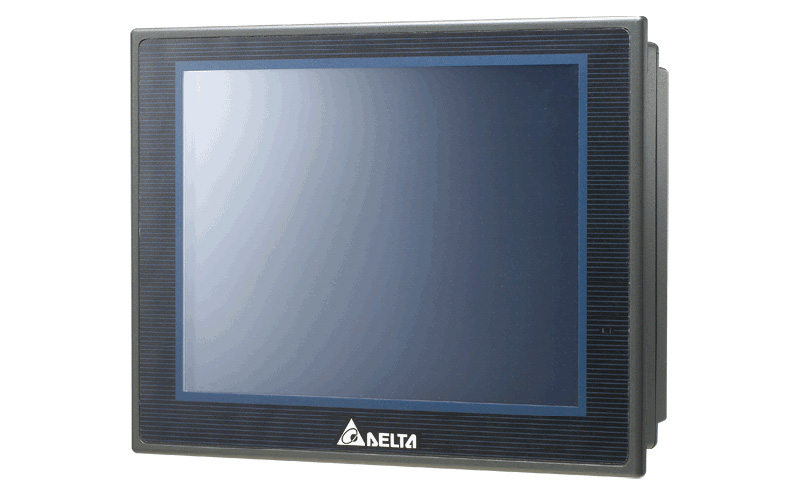

DOP-B07E515  TFT дисплей 7" (4:3), 800х600, 128M Flash, встр. Ethernet, слот для SD карты, стерео аудио-выход, RTC 750 $
DOP-B07PS415  TFT дисплей 7" (16:10), 800х480, 128M Flash, слот для SD карты, загрузка координат электронного кулачка для ASDA-A2, RTC 650 $
DOP-B07PS515  TFT дисплей 7" (4:3), 800х600, 128M Flash, слот для SD карты, загрузка координат электронного кулачка для ASDA-A2, RTC 650 $

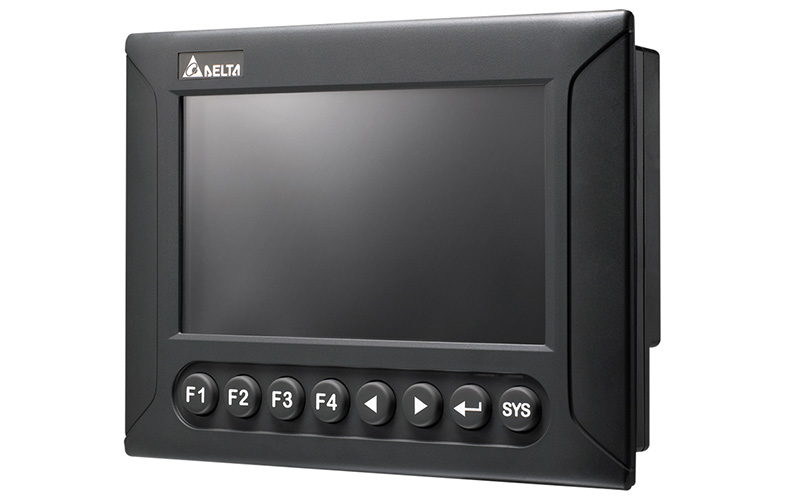

DOP-B07S401K  TFT LCD 7” (16:10), 800х480, 128M Flash , без слота под SD-карту, 8 функц. кнопок (выпуклые резиновые, как в B07S201), RTC 520 $

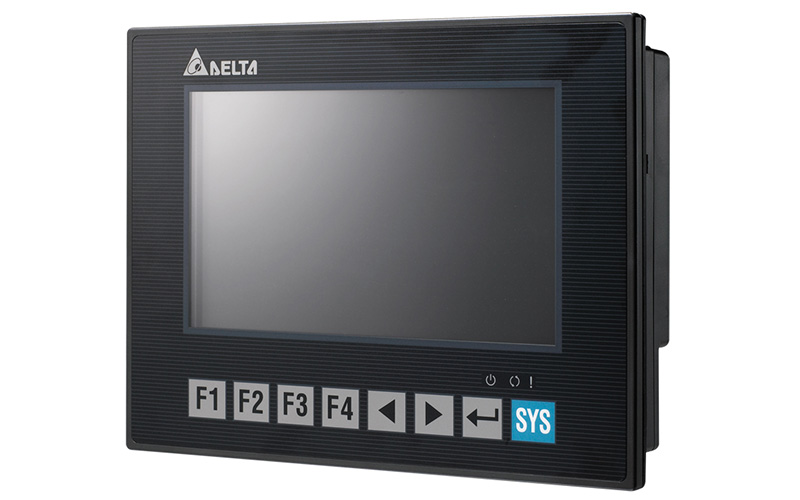

DOP-B07S411K  TFT дисплей 7" (16:10), 800х480, 128M Flash, без слота для SD карт, 8 функциональных сенсорных кнопок, RTC 520 $

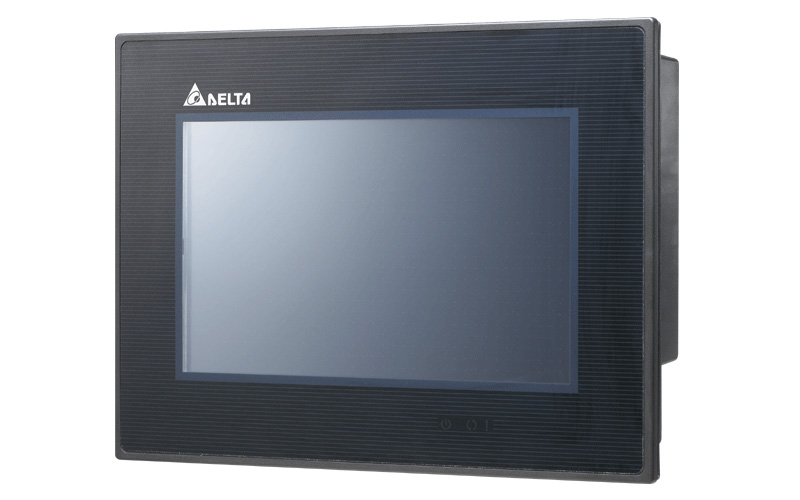

DOP-B07S411  Широкоформатный (16:10) TFT дисплей 7" с высоким разрешением (800х480 пикс.), 65536 цветов, LED подстветка, 128M Flash, без слота под SD-карту, аудио-выход, RTC 305 $
DOP-B07S415  TFT дисплей 7" (16:10), 800х480, 128M Flash, слот для SD карты, RTC 570 $
DOP-B07S515  TFT дисплей 7" (4:3), 800х600, 128M Flash, слот для SD карты, RTC 349 $
DOP-B08E515  TFT дисплей 8" (4:3), 800х600, 128M Flash, встр. Ethernet, слот для SD карты, стерео аудио-выход, RTC 950 $
DOP-B08S515  TFT дисплей 8" (4:3), 800х600, 128M Flash, слот для SD карты, RTC 750 $
DOP-B10S511  TFT LCD 10.4" (4:3), 800х600, 128M Flash, 32bit CPU 400 MHz, RTC 1020 $
DOP-B10E615  TFT дисплей 10.1" (16:10), 1024x600, 400MHz CPU, 128MB Flash, слот для SD карта, встр. Ethernet, стерео аудио-выход, RTC 1450 $
DOP-B10S615  TFT дисплей 10.1" (16:10), 1024x600, 400MHz CPU, 128MB Flash, слот для SD карта, RTC 1020 $
