Шкаф автоматики (ША) или щит автоматики(ЩА) аналогично шкафам управления предназначены для управления оборудованием, регулирования процессов, сигнализации состояния и защиты оборудования, осуществляющего передачу и преобразование электрической энергии, а также для целей контроля, регистрации, диспетчеризации и телемеханики.

Шкаф автоматики представляет собой готовый комплектный объект, состоящий из различных аппаратов, которые электрически соединены между собой по  схеме и полностью готов к монтажу. Шкаф выполнен в металлическом корпусе, с предусмотренными габаритными размерами для каждой схемы или проекта.

ША применяются  на предприятиях специализирующихся в различных областях: металлургия, энергетика, машиностроение, пищевая промышленность, деревообрабатывающая промышленность, производство стройматериалов, водоснабжения и водоочистки, а также в системах вентиляции и кондиционирования.

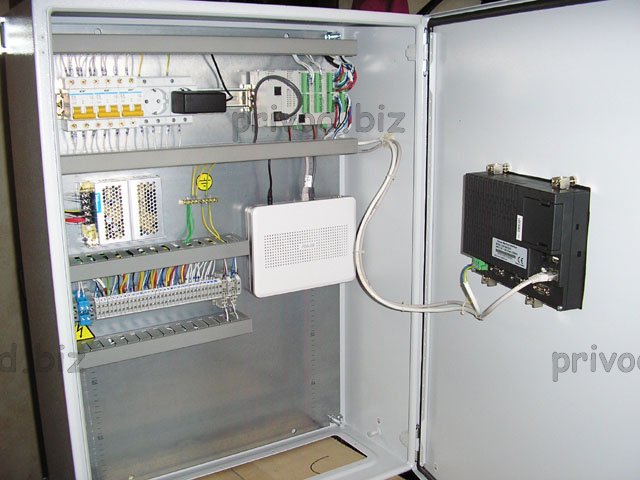

Шкаф контроля и диспетчеризации
Шкаф контроля и диспетчеризации

Шкаф контроля процесса полимеризации с возможностью дистанционного архивирования температур и событий на удаленном сервере посредством WiFi.

Шкаф контроля и регистрации параметров АСУТП
Шкаф контроля и регистрации параметров АСУТП

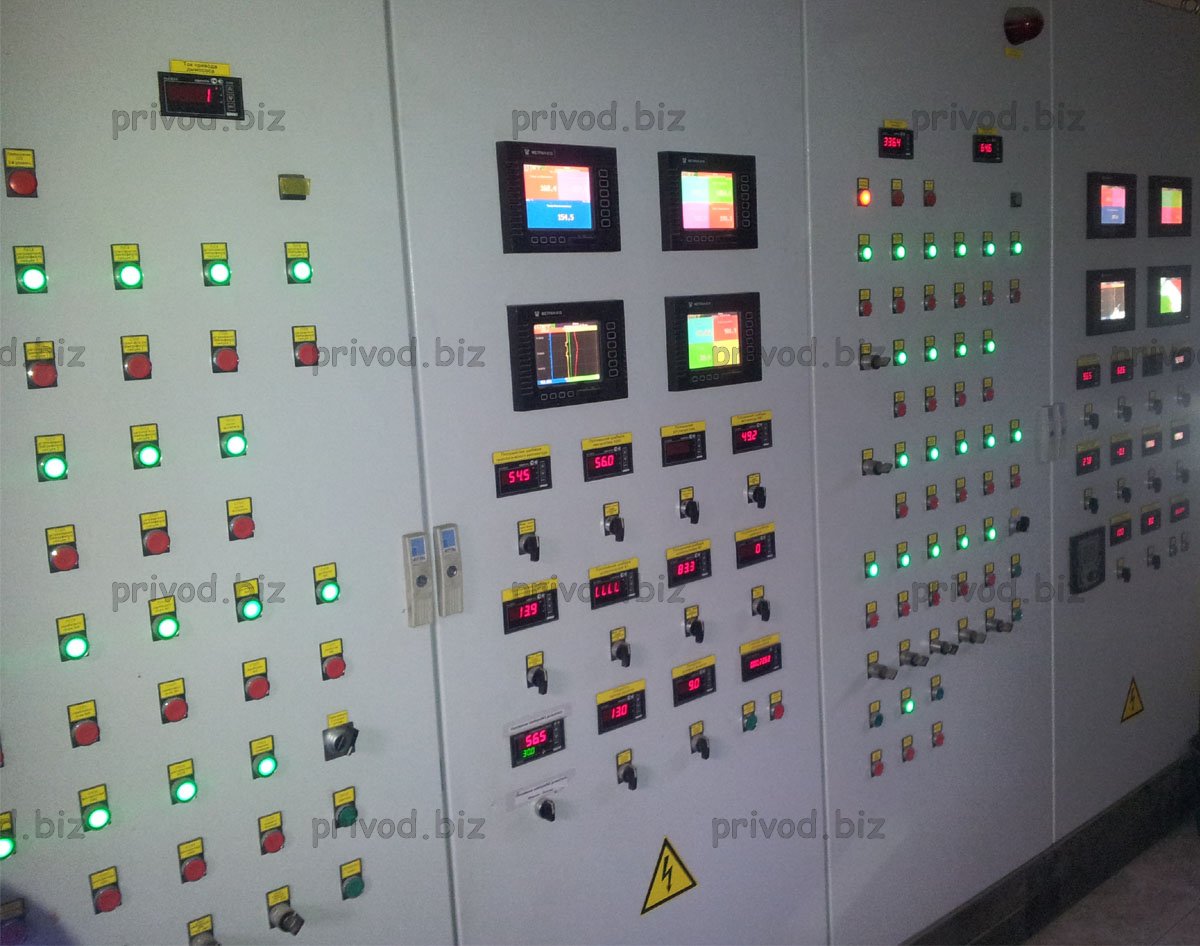

Шкаф автоматики работы печи и регистрации технологических параметров

Шкаф автоматики и телемеханики
Шкаф автоматики и телемеханики

Шкаф автоматики и телемеханики реализует дистанционное переключение задвижек c электроприводами AUMA

Previous Next Play Pause
1 2 3

Шкаф автоматики на основе общепринятых норм, правил и стандартов в зависимости от комплектации состоит из:

  1. Программируемого логического контроллера (ПЛК / PLC) выполняющего заложенный в него алгорит
  2. Системы питания для работы различных устройств 24VDC 220VAC и т.д. Система питания преобразует входное напряжение (обычно 380В) в различные, требуемые для работы шкафа напряжения
  3. Коммутационных и пуско-регулирующих устройсв
  4. Человеко-машинного интерфейса (панели оператора) для ввода/вывода графической информации, накопления аварийных сообщений и данных с возможностью вывода информации в виде таблиц, отчетов и графиков
  5. Органов управления (кнопки, переключатели, джойстики, педали) и световой индикации

Шкаф автоматики комплектуется необходимой документацией, такой как схема электрическая принципиальная, руководство по эксплуатации, паспорта и сертификаты.

Основные функции шкафов автоматики:

  • Управление механизмами и агрегатами цеха, линии
  • Поддержание и регулировка параметров: температура, дозировка, расход, скорость, давление итп)
  • Защита оборудования линии, агрегата
  • Контроль соблюдения условий техпроцесса
  • Регистрация и диспетчеризация текущих показателей техпроцесса
  • Осуществление телемеханики на труднодоступных или необслуживаемых объектах

Применение шкафов автоматики

  • Контроль за работой ответственных или дорогостоящих редукторов, двигателей,
  • Контроль за работой электрораспределения
  • Рукавный фильтр (управление процессом регенерации)
