Проект воздушного отопления станции техобслуживания на отработанном машинном масле был выполнен на базе оборудования Delta Electronics Inc в Челябинске совместно с компанией-партнером. Данное решение позволяет автоматизировать источник теплоснабжения – теплогенератор для здания СТО автомобилей с мойкой и шиномонтажкой, г. Челябинск, работающей на отработанном автомобильном масле в автоматическом режиме. Проект реализован на на базе ПЛК DVP-SA2 с модулями расширения.

2 dop-b

Проектом предусматривается устройство автономного источника теплоснабжения с одним теплогенератором Тепловей Т-100 единичной мощностью 100 кВт.

Приборы контроля и регулирования, поставляемые комплектно с Тепловеем Т-100 обеспечивают автоматический розжиг котлов и контроль процессов горения. При отказе
основного теплогенератора система автоматически переключается на резервный источник тепла, электронагреватели ЭНП 1000х500/48 с суммарной установленной мощностью 96 кВт. После устранения неисправности автоматика обратно переключается с резервного источника тепла на основной.
Циркуляция теплоносителя (воздух) системы отопления осуществляется вентилятором В-Ц14-46-4 установленным на приточном воздуховоде.

Принятая система автоматики обеспечивает:
- регулирование температуры воздуха в контуре отопления;
- остановку при перегреве, перегрузке вентиляторов, теплогенератора и его резервирование;
- световую индикацию работающего насоса сетевой воды.

Система автоматики теплогенератора Тепловей Т-100 обеспечивает:
- плавное регулирование мощности;
- плавный электронный розжиг;
- экологичность (низкое содержание СО и NOx в отходящих газах);
- систему регулирования подачи топлива и воздуха;
- контроль процесса сгорания (погасание факела горелки);
- остановку при пропадании напряжения.

Регулирование температуры воздуха в контуре отопления происходит в зависимости от температуры наружного воздуха на основе уставки температуры (задается оператором). Запуск и останов теплогенератора производится в ручном режиме, кнопками "Пуск" и "Стоп" панели оператора в соответствии с потребностями.

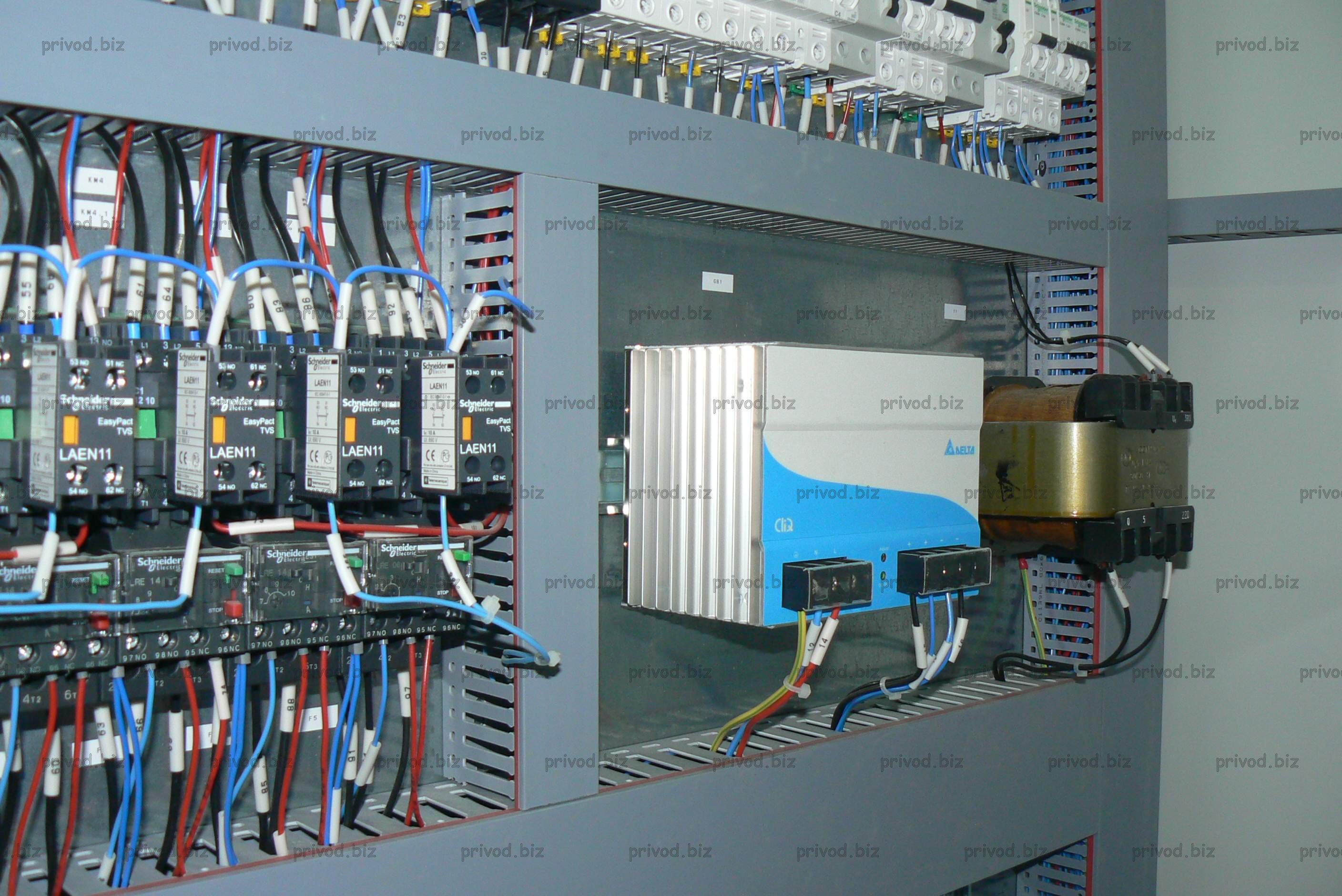

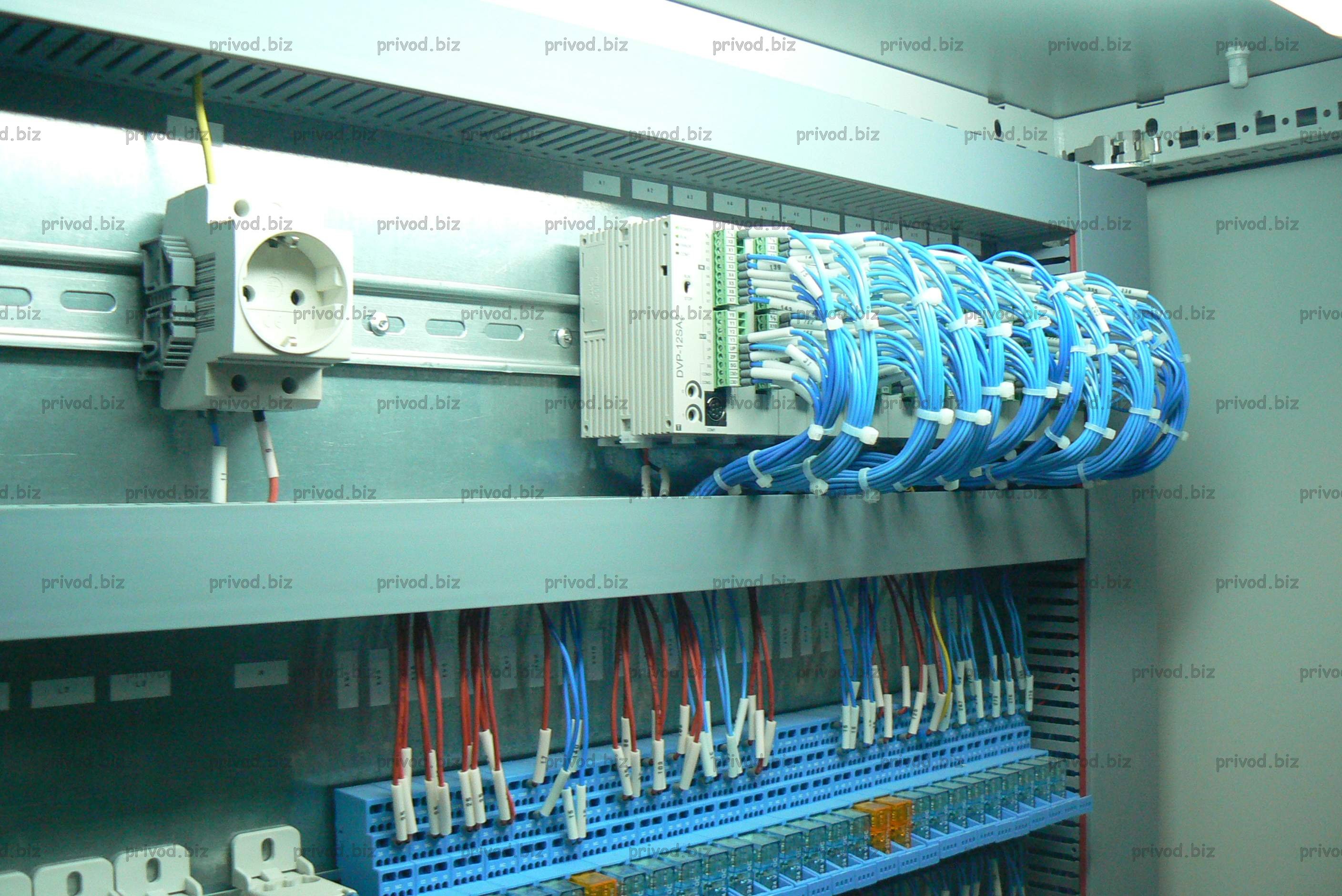

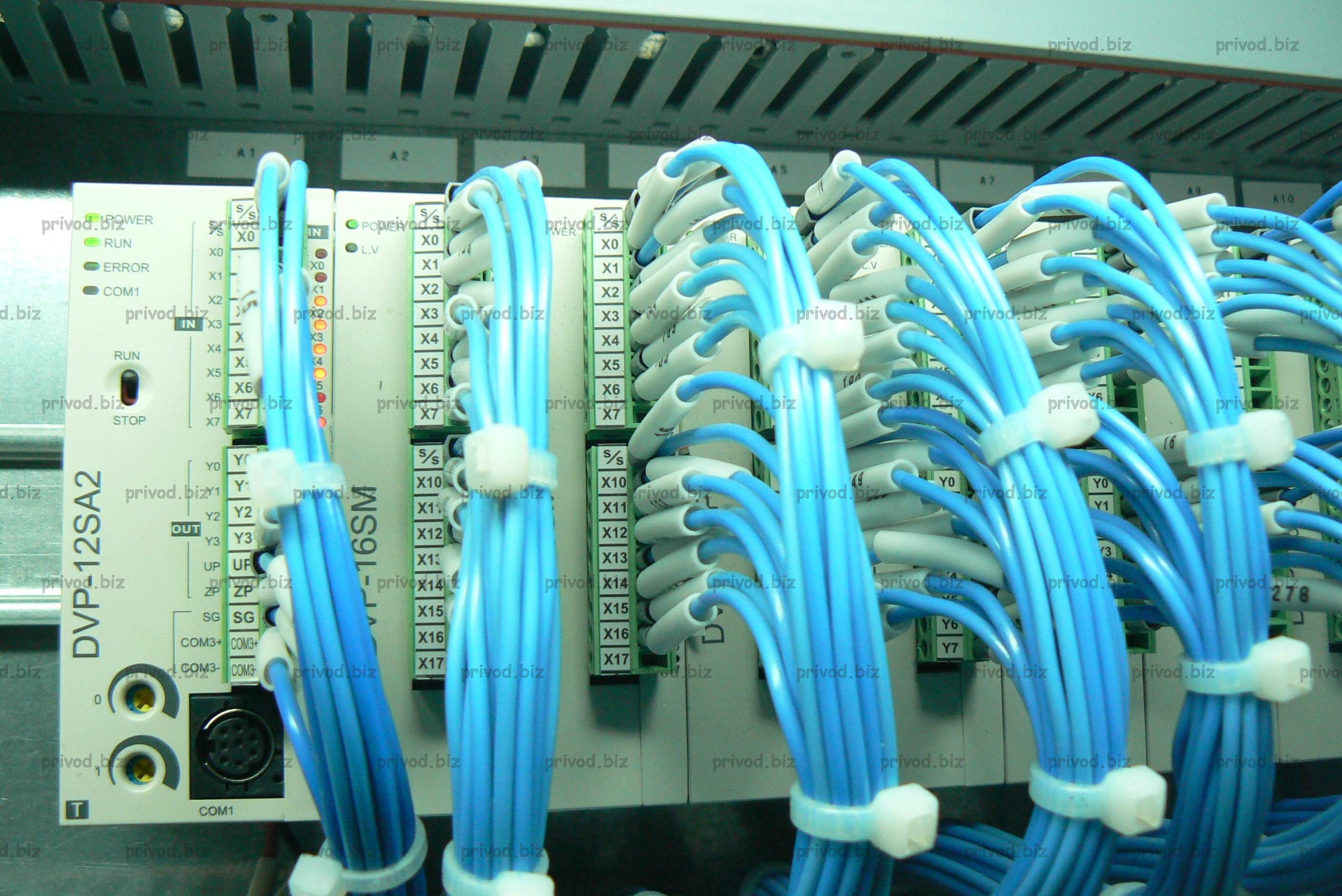

Система автоматизации выполнена на контроллере DVP12SA211T компании Delta Electronics. Имеет блочную, свободно конфигурируемую структуру.

Программа управления разработана в среде программирования ISPSoft фирмы Delta Electronics делится на программы (состоящие из программных секций) и функциональные блоки. Все части программного обеспечения выполняются в едином цикле процессора без прерываний и деления по приоритету. Все программное обеспечение выполнено с использованием базового языка программирования LAD.

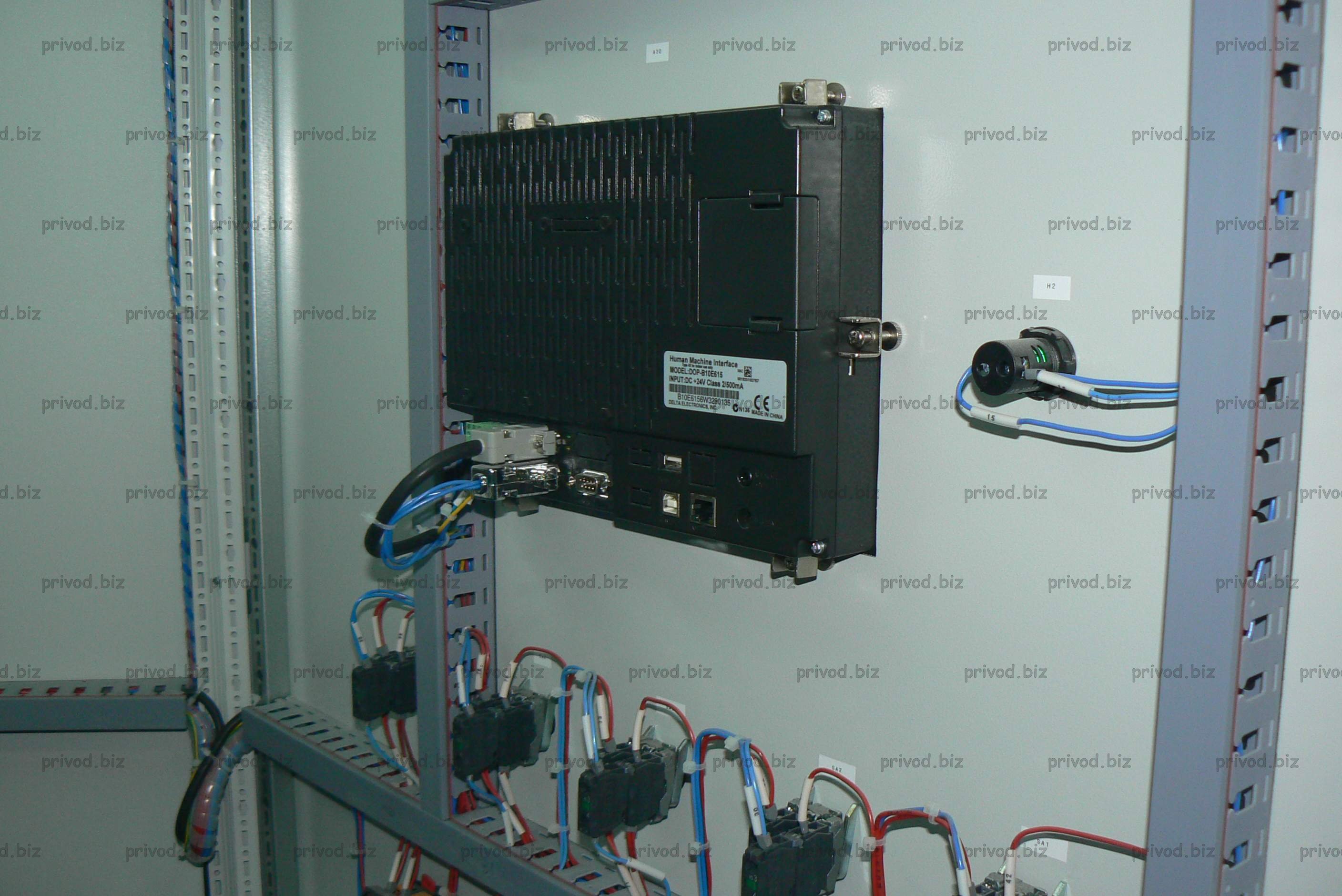

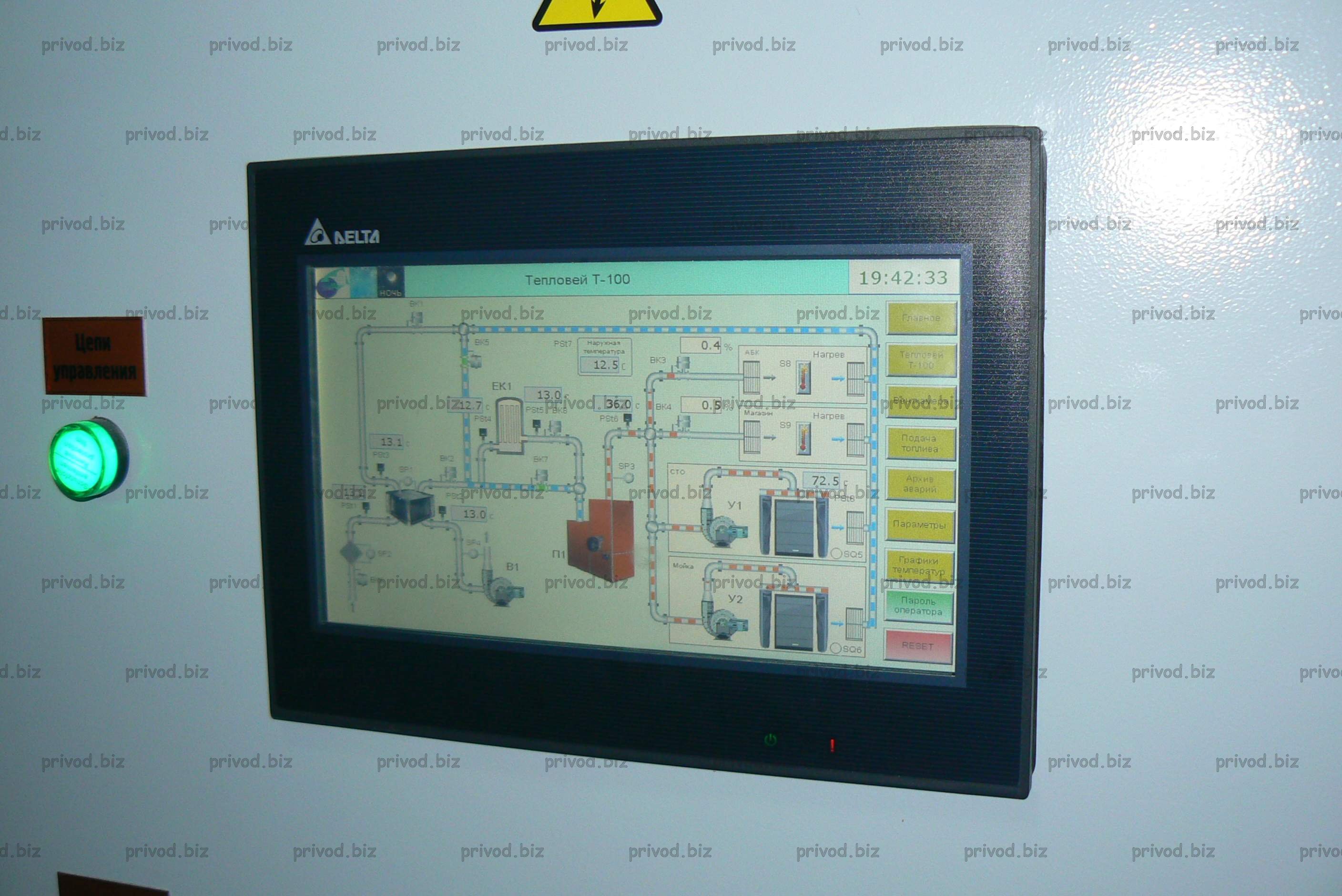

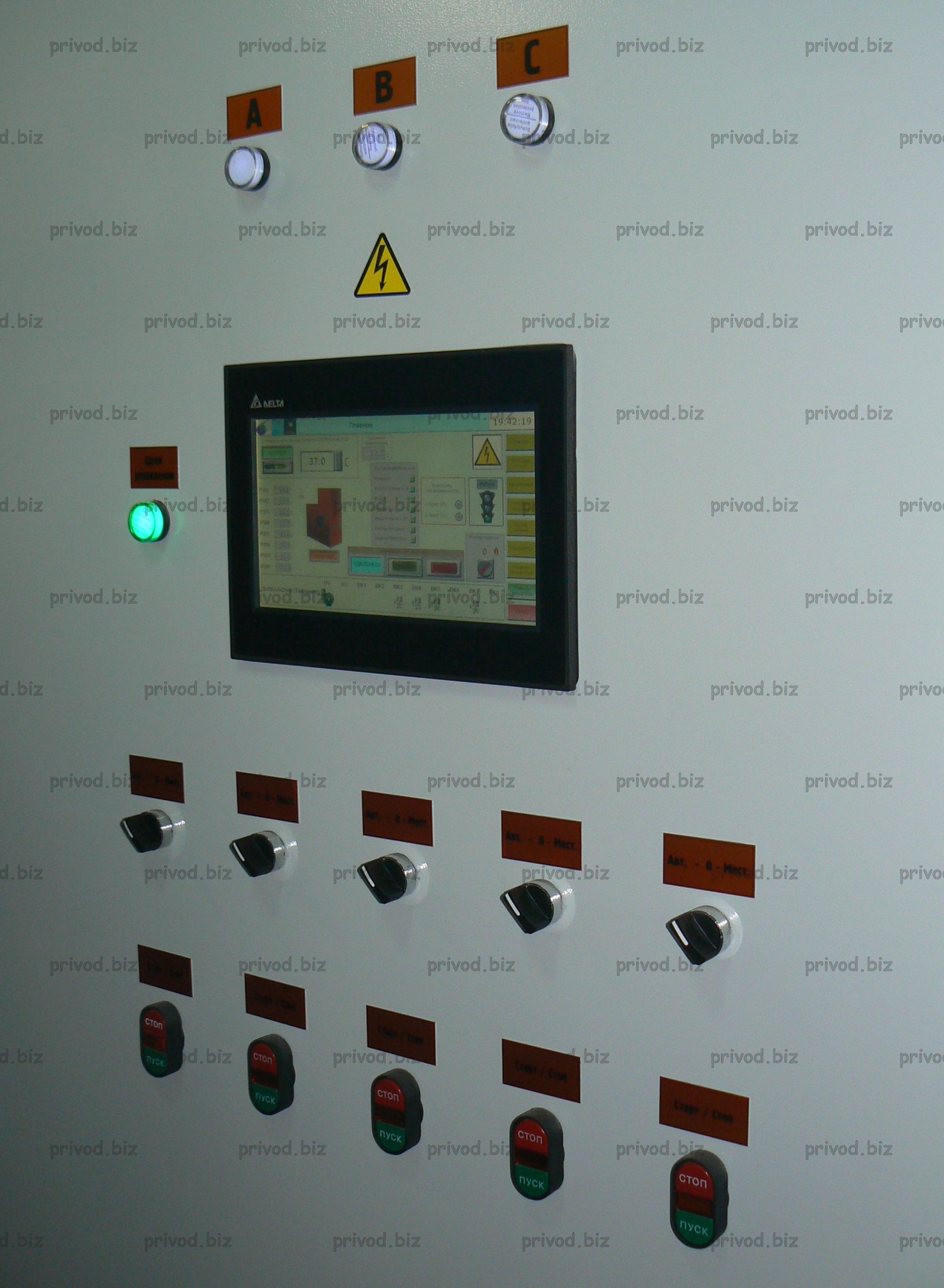

Для оперативного контроля и диагностики систем приточно-вытяжной вентиляции, воздушного отопления и тепловых завес на шкаф автоматики устанавливается панель оператора DOP-B10E615 10.1" TFT 1024x600 компании Delta Electronics. Программа состоит из экранов: управляющих, текущих аварийных сообщений, калибровки и настройки. Связь между контроллером и панелью оператора выполнена по протоколу Modbus RTU. Проект (частичный) можно скачать по ссылке.
