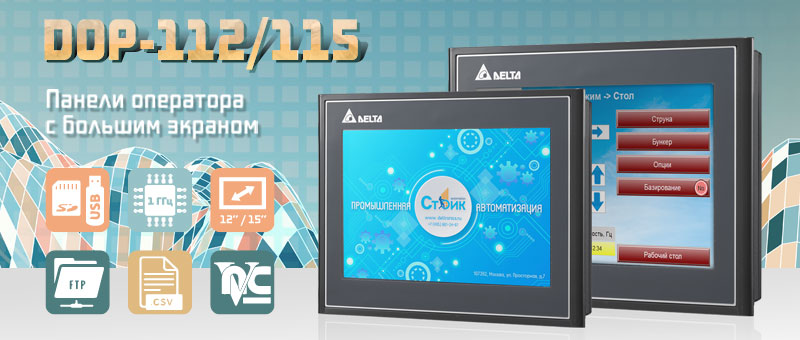

Расширение функционала новых сенсорных панелей DOP-112 и DOP-115: теперь с большим размером экрана диагональю 12.1" или 15.1" и прямое подключение видеокамер (например технического зрения) повышают удобство управления оборудованием.

Сенсорные графические панели операторов Delta Electronics совершенствуются и с выходом новой модели приобретают все новые возможности. Не только оптимизируется обмен данными увеличивая эффективный контроль и управление технологическими процессами, но и значительно расширяются сферы применения. Четыре новые сенсорные панели Delta DOP-112MX, DOP-112WX с экраном диагональю 12.1" и DOP-115MX, DOP-115WX с экраном 15.1" перекрывают диапазон ушедших с рынка DOP-W. Две модели из представленных новинок — с индексом WX, поддерживают прямое подключение видеокамер и имеют расширенные мультимедийные возможности, включая функции захвата видео.

Панели Delta серий DOP-112 и DOP-115 уже имеют референс применения в России.

Рекомендуемые отрасли применения: сетевая диспетчеризация, локальные системы управления различным оборудованием и станками, конвейерами в пищевой, металлообрабатывающей и химической отрасли, системы "умного дома" и прочие.

Основные характеристики сенсорных панелей оператора DOP-112/115:

  • Двухъядерный процессор 1 ГГц
  • ОЗУ 1 ГБ, Flash-память 8 ГБ
  • 2 порта Ethernet — 1x1000 Mб/с и 1x100 Mб/с
  • 4 комбинированных COM-порта с поддержкой протоколов RS232/422/485
  • 24-битная глубина цвета экрана
  • 200 000 регистров данных 16 бит
  • Защита сенсорного экрана IP65
  • Аудио-выход
  • ПО для ПК DOPSoft 4.хх, совместимое с Windows XP/Vista/7/8/10

Наследуя все возможности панелей оператора DOP-100, новинки имеют дополнительный набор инструментов проектирования, расширенную библиотеку экранных элементов и динамические индикаторы повышенного качества. Кроме того, они поддерживают продвинутые скрипты с онлайн-отладкой и рецепты с расширенной функциональностью. Эти возможности вместе с ярким и светлым дисплеем позволяют создавать комфортную и наглядную визуализацию, что значительно облегчает управление оборудованием.

Для более гибкого построения баз данных в панели встроены функции группировки 2D/3D-рецептов. При этом есть возможность использования в одном рецепте данных различных форматов. Кроме того, можно использовать русский язык в названиях. Для более комфортного редактирования рецептов на компьютере их можно сохранить в формате .csv. Загрузку/выгрузку рецептов можно осуществлять через USB-порт, SD-карту или встроенный FTP-сервер (через Ethernet).

Среди новых моделей представлены также две мультимедийные — DOP-112WX и DOP-115WX. Они поддерживают прямое подключение к ним аналоговых и IP-видеокамер, а также дополнены функциями захвата и воспроизведения видео. Использование этих панелей на протяженных технологических линиях совместно с камерами, установленными на особо ответственных участках, позволяет оператору визуально контролировать ход рабочего процесса из одной точки, не тратя время на перемещения вдоль линии.

Характеристики мультимедийных моделей DOP-112MX, DOP-115MX:

  • Поддержка аналоговых камер CVBS PAL/NTSC (вход VIDEO-IN) для захвата близких и быстрых изображений
  • Поддержка IP-камер (с протоколом RTSP H.264/H.265/Motion JPEG) для захвата широкого спектра изображений на дальнем расстоянии
  • Вход VGA-IN для воспроизведения изображений с внешних устройств, имеющих выход VGA — системы машинного зрения, компьютеры, промышленные ПК и др.
  • Воспроизведение видео с внешнего носителя, USB-диска, SD-карты (формат mpeg4)
  • Триггер событий, который можно использовать для захвата и сохранения видео по определенным условиям

Удаленное управление и мониторинг

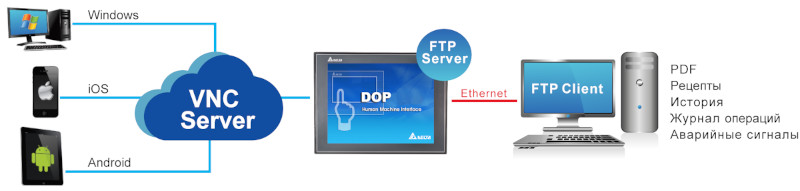

В каждую модель серий DOP-112/115 встроен VNC-сервер, что позволяет обеспечить удаленный мониторинг и управление панелями через любой стандартный VNC-клиент (Windows, iOS, Android). Удаленное управление панелью через приложение можно заблокировать во избежание рассинхронизации команд в процессе работы панели на объекте, для этого есть соответствующая функция блокировки. При этом функция удаленного мониторинга остается активной.

Панели оператора DOP-112/115 имеют также встроенный FTP-сервер, который можно использовать для загрузки PDF-файлов и рецептов, хранения журналов операций и архива данных, включая аварийные сигналы. При этом параметры аварий можно настраивать в самой панели оператора, без использования внешних программ.


dop picture

Для программирования новых панелей оператора предоставляется бесплатное программное обеспечение DOPSoft. ПО имеет расширенные библиотеки экранных элементов и русифицированный интерфейс. Также поддерживаются ввод данных и клавиатура на русском языке.
