Программируемый контроллер DVP-PM

Категория: Программируемые логические контроллеры

Производитель:

Контроллер движения DVP-PM экономичен по цене и в тоже время имеет полный набор высокоуровневых функций для прецизионного управления в различных типах задач позиционирования, например, “летающая” пила, дисковые ножницы, электронный кулачек.

Характеристики

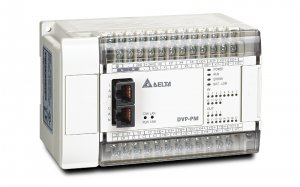

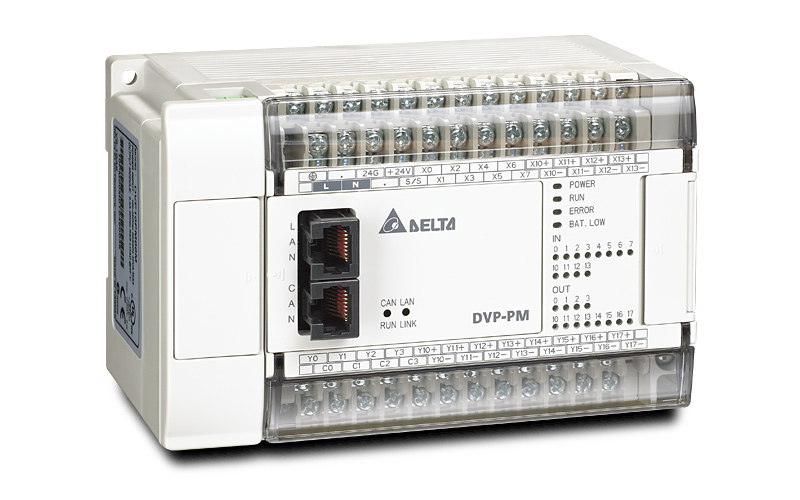

DVP-10PM

Контроллер управления движением общего назначения

Основные характеристики:

Встроенные 24 канала ввода/вывода, расширение до 256 каналов ввода/вывода
Емкость памяти программы - 64К шагов,
емкость регистровой памяти – 10К слов
Высокая скорость обработки инструкций:
базовая (LD): 0.1375 мкс,
прикладная (MOV): 2.1 мкс
DMUL: 7.6 мкс
DEMUL: 6.1 мкс
Линейная интерполяция по 2/3/4/5/6 осям, 4-х осевая синхронная интерполяция и независимое 4-х осевое управление
Высокоточный выход ШИМ 200 кГц, разрешение 0,3%
Высокоскоростные выходы:
8 каналов высокоскоростного счета/захвата импульсов (измерение частоты, определение метки), comparative output, функции mark/mask (в производстве пакетов).
Максимальная частота – 1000 кГц
8 внешних прерываний для настройки триггеров нарастающего и убыващего фронтов, 1 заданное прерывание
Функции управления движением
- Высокоскоростные импульсные выходы: 6 пар выходов фазы A/B
- 6 двухтактных высокоскоростных счетных входов с аппаратным цифровым фильтром
  (4 типа "открытый коллектор" по 200кГц, 2 дифференциальных по 200кГц), поддерживают U/D, U/D Dir, A/B, 4A/B режимы счета
- 4 дифференциальных выхода по 1МГц, поддерживают U/D, U/D Dir, A/B режимы
- Функции однокоординатного управления (поддержка 1-й скорости, 2-й скорости, возврат нуля, функции MPG)
- Функция электронного редуктора
Встроенные интерфейсы RS-232 и RS-485. Поддержка протокола MODBUS ASCII/RTU

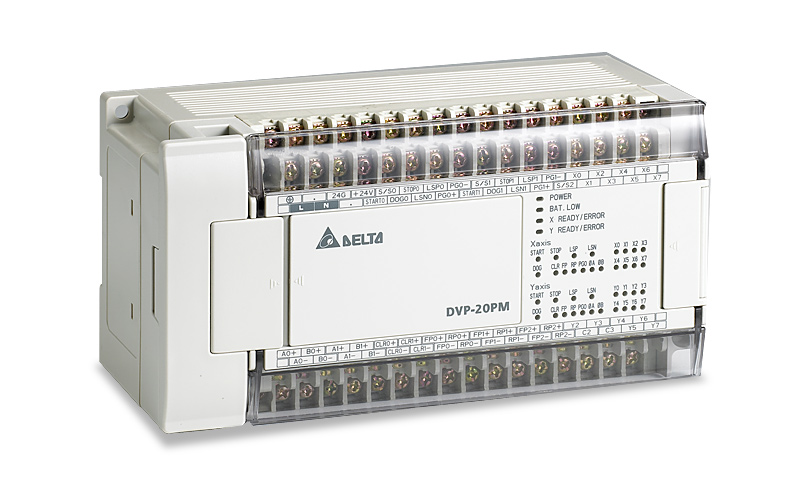

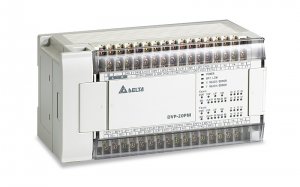

DVP-20PM

Профессиональный контроллер управления движением
с возможностью подключения модулей расширения

Основные характеристики:

Встроенные 16 каналов ввода/вывода, расширение до 512 каналов ввода/вывода
Емкость памяти программы - 64К шагов,
Емкость регистровой памяти - 10К слов

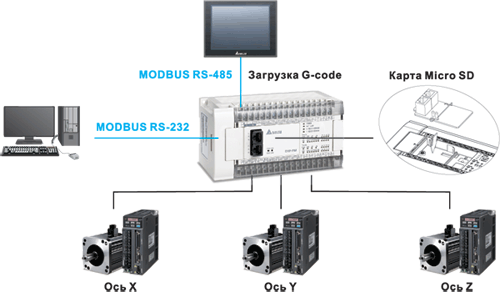

Поддержка G-кодов и M-кодов, 2-х осевая синхронная линейная/дуговая интерполяция, независимое 2-х осевое управление. Модели DVP20PM00M поддерживают 3-х осевую линейную и спиральную интерполяцию.
Чертеж, созданный в CAD-программе, конвертируется с помощью CAM-программы в G-коды и загружается с контроллер.

Функция электронного кулачка (2048 точек) для применений типа летающих ножниц или барабанного ножа
Функции управления движением
- Встроенный выход дифференциального сигнала (фазы А/В):
  2 группы (DVP20PM00D) / 3 группы (DVP20PM00D).
  Максимальная частота – 500 кГц
- Поддержка входов типа MPG
- Функции однокоординатного управления (поддержка 1-й скорости, 2-й скорости, функции MPG)
- Функция электронного редуктора
- Управление положением в качестве модуля позиционирования для ПЛК серии EH3.
Встроенные интерфейсы RS-232 и RS-485. Поддержка протокола MODBUS ASCII/RTU
Могут использоваться в качестве базового модуля или как модули расширения. К нему подходят все модули расширения от DVP-EH3.

Применение

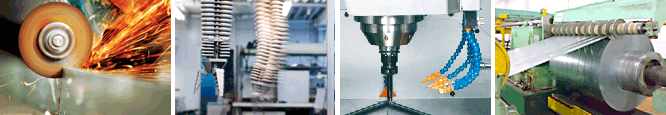

Области успешного применения:

Высокоскоростной отрезной станок, управление барабанными ножами
Обычные ПЛК весьма ограничены скоростью обработки ЦПУ, недостаточной синхронизацией, быстродействием входов/выходов и большим временем математических расчетов. В результате они не позволяют добиться высокой производительности и точности работы отрезной машины, поскольку увеличение скорости неизбежно приведет к снижению качества конечного продукта. Функция электронного кулачка (E-CAM) контроллера DVP-PM способна генерировать динамический профиль кулачка для дисковых ножниц, гарантируя прецизионную точность при высокой производительности машины.
Отрезной станок с синхронно движущимся ножом
Функция “летающие” ножницы позволяет производить резку движущегося материала: во время реза нож перемещается вдоль материала синхронно с его движением, не допуская при этом замятия и вытягивания материала.
Токарный станок с ЧПУ
DVP-PM может применяться в качестве CNC-контроллера приводов для независимого или синхронного управления по двум/трем координатам с линейной/круговой/винтовой интерполяцией.
Робот-манипулятор
Функция электронного кулачка (E-Cam) позволяет роботу-манипулятору выполнять многокоординатное точное движение по заданной траектории. После записи необходимых позиций в память ПЛК, пользователь через функцию электронного кулачка может создать профиль E-Cam, который позволит построить траекторию движения и производить многокоординатное управление движением, необходимое для работы роботов-манипуляторов.

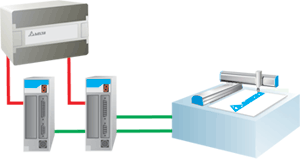

2-х и 3-х координатные позиционеры
Лазерная резка
Подъемные краны

Статьи о применении контроллеров DVP-PM:

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
DVP10PM00M Контроллер: 24 Point, 16DI/8DO, 220VAC, дифференциальные выходы до 1 МГц, 4-х осевой импульсный выход	524 $
DVP20PM00D Контроллер: 20 Point, 8DI/8DO, 220VAC, дифференциальные выходы до 500 кГц, 2-х осевой импульсный выход	672 $
DVP20PM00M Контроллер: 20 Point, 8DI/8DO, 220VAC, дифференциальные выходы до 500 кГц, 3-х осевой импульсный выход	768 $
