Применение контролеров Дельта в линии для дозировании жидкостей

Дозаторы жидкости с функциями взвешивания всегда широко использовались в шкафах управления оборудованием розливе жидких продуктов в тару. Большинство систем автоматического управления отмеряет количество жидкости по весу или по объёму, причём каждый метод имеет как положительные, так и отрицательные стороны. В некоторых типах оборудования для получения большей точности и гибкости одновременно применяется оба этих способа дозирования.

Традиционные способы фасовки вышеприведённых продуктов более не удовлетворяют современным требованиям производительности, точности и гигиены. Поэтому, сейчас становится весьма актуальным направление автоматизации дозирующего оборудования.

Для розлива маловязких жидкостей, наливаемых в небольшую тару, таких как минеральная вода, чай, кофе, разбавленный сок, ароматизаторы применяется объёмное дозирование. Для фасовки вязких, густых продуктов, фасуемых в большую тару, таких как джем, йогурт, арахисовое масло, мороженное, жир, шоколадная паста применяется весовое дозирование.

Реализация полного процесса фасовки жидких продуктов требует высокопроизводительных контроллеров для выполнения каждого шага необходимой циклограммы управления. Новый контроллер DVP-SX2 Дельта имеет развитую систему команд, мощные функции высокопроизводительный двухканальный 100 кГц импульсный выход, много 100кГц счётчиков. Новая левосторонняя шина позволяет подсоединять новую серию левосторонних аналоговых модулей, таких как DVP04AD-SL, DVP04DA-SL, DVP02LC-SL. Новые функции позиционирования и команды управления движением обеспечивают множество возможностей для управления движением. Контроллер серии DVP-SX2 имеет 4 входных 12-ти разрядных аналоговых каналов и 2 канала аналоговых выходов и является наилучшим решением для оборудования с небольшим количеством точек управления.

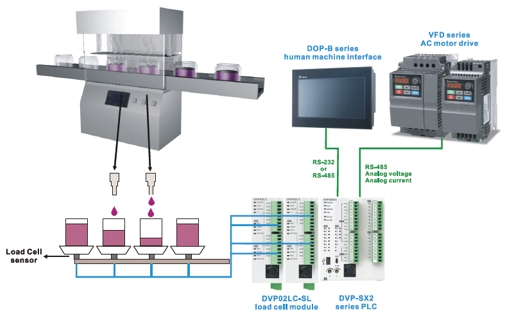

С помощью левосторонних модулей DVP02LC-SL, с которыми соединены весоизмерительные тензодатчики обеспечивается весовой контроль в процессе наполнения тары. С 12-ти разрядного аналогового выхода обеспечивается управление приводом подающего конвейера с частотным преобразователем VFD-E или VFD-EL. Подающий конвейер обеспечивает заполнение ленты конвейера дозирующей машины пустой тарой. Подача пустой тары может обеспечиваться также пневмоцилиндром, подающим пустую бутылку на позицию наполнения. После наполнения и удаления наполненной тары производится циклическое повторение подачи пустой тары. Управление пневмоцилиндром обеспечивается с помощью релейного выхода контроллера.
Контроллер серии DVP-SX2 (с максимальным количеством дискретных входов/выходов до 494) обеспечивает возможность управления большинством линий дозировании жидкостей.
