Новинка года - регулятор температуры (термоконтроллер) Delta DT3 включает в себя модернизированную аппаратную часть с повышенными характеристиками и смарт-функциями, обладает улучшенной быстротой реакции, модульной конструкцией и удобными функциональными клавишами. Регулятор имеет функции самонастройки и гибкого управления температурой, осуществляет регулирование температуры по сглаженной кривой. Регуляторы могут устанавливаться открытым монтажом или в шкафах управления. Кроме того, инновационная конструкция позволяет пользователю по необходимости заменять модули для достижения максимальной гибкости конфигурации и расширения системы.

Новое семейство термоконтроллеров DT3 предназначено для замены текущих серий DTA и DTB.
В отличие от предыдущих поколений, в DT3 не будет разделения на «простой и расширенный» варианты как DTA и DTB, а будет единый термоконтроллер, различающийся только опциями: количеством и типом управляющих выходов, а также наличием/отсутствием интерфейса RS485. С точки зрения настроек и меню пользователя у различных модификаций DT3 отличий не будет.

С конструктивной и программной точки зрения DT3 имеет следующие преимущества перед нынешними семействами DTA и DTB:

  • более компактный корпус (по глубине)
  • имеет современный цветной ЖК-дисплей

  • более низкое энергопотребление
  • при срабатывании аварии дисплей моргает красным фоном
  • больше индикации, в т.ч. уровень открытия управляющего выхода
  • более логичное меню и единое для всех моделей
  • есть две программируемые функциональные кнопки

  • имеется встроенный порт mini USB для обновления прошивки
  • имеются модификации на 220 VAC и 24 VDC
  • поддерживаются основные типы выходов: релейный, транзисторный, токовый и потенциальный
  • есть опция входа Cu50
  • 6 наборов настроек ПИД-регулятора (у DTB – 4, DTA – 1)
  • имеется входной фильтр и линеаризации
  • есть возможность отключить компенсацию холодного спая
  • при подаче питания индицируется версия прошивки и тип выхода
  • появился режим выхода на уставку за заданное время
  • увеличен объём программного режима: 16 наборов по 16 шагов (у DTB 8 на 8)
  • добавлен FUZZY регулятор (поверх ПИД-регулятора)
  • возможность изменить исходное состояние выходов
  • появилась явная и понятная процедура сброса на заводские установки
  • появилась возможность ставить числовой пароль
  • появилась возможность задать задержку на включение аварийного выхода
  • появилась возможность удерживать аварийную индикацию во включенном состоянии
  • появилась возможность фиксации пикового значения величины во время аварии

Вывод: с точки зрения функциональных возможностей термоконтроллеры семейства DT3 являют собой существенное улучшение по сравнению с текущими сериями DTA и DTB.



Основные характеристики:

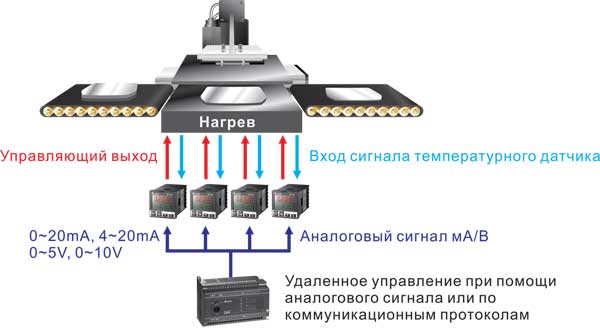

    • Удаленное управление
      Установка уставки для DT3 при помощи аналогового сигнала от основного контроллера

      DT3 pic1 bg

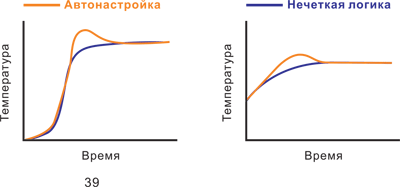

    • Различные режимы управления
      • Автонастройка
      • Нечеткая логика
      • ПИД с автонастройкой
      • Вкл/Выкл
      • Ручное



    • Возможности расширения
      Модульная конструкция функциональных устройств позволяет устанавливать/заменять необходимые модули в зависимости от требований задач управления



    • Управление «точка-точка»
      Установка целевой величины на несколько приборов



  • Два канала управления
    • Два выхода позволяют управлять одновременно нагревом и охлаждением
    • Функция автонастройки позволяет вычислять 2 набора параметров регулятора: для нагрева и для охлаждения



Доступные на данный момент аналоги серии DTA/DTB и новой серии DT3:

DTA/DTBDT3Описание
DTA4848R0 DT320RA 48x48мм, релейный выход, питание 80-260В AC
DTA4848V0 DT320VA 48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA4848C0 DT320CA 48x48мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA4848R1 DT320RA-0200 48x48мм, релейный выход, питание 80-260В AC; RS-485
DTA4848V1 DT320VA-0200 48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA4848C1 DT320CA-0200 48x48мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA7272R0 DT330RA 72x72мм, релейный выход, питание 80-260В AC
DTA7272V0 DT330VA 72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA7272C0 DT330CA 72x72мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA7272R1 DT330RA-0200 72x72мм, релейный выход, питание 80-260В AC; RS-485
DTA7272V1 DT330VA-0200 72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA7272C1 DT330CA-0200 72x72мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA4896R0 DT340RA 48x96мм, релейный выход, питание 80-260В AC
DTA4896V0 DT340VA 48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA4896C0 DT340CA 48x96мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA4896R1 DT340RA-0200 48x96мм, релейный выход, питание 80-260В AC; RS-485
DTA4896V1 DT340VA-0200 48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA4896C1 DT340CA-0200 48x96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA9696R0 DT360RA 96x96мм, релейный выход, питание 80-260В AC
DTA9696V0 DT360VA 96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA9696C0 DT360CA 96x96мм, аналоговый выход (4…20мА), питание 80-260В AC


Подробнее о серии DT3 можно узнать из нашего онлайн каталога.
