Сервоприводы Delta Electronics нового поколения

Стала доступна для заказа новая инновационная серия сервоприводов Delta ElectronicsASD-B3.

Эту серию сервоприводов выгодно отличают:

  • Компактные размеры сервоусилителя и двигателей
  • Максимальная скорость вращения двигателей раширена до 6000 об/мин, используется 24-битный абсолютный или инкрементальный энкодер, рабочая температура двигателей начинается от -20°С
  • Пиковая перегрузка по моменту увеличена до 350%
  • Полоса пропускания 3.1 кГц
  • Инновационная технология автонастройки привода по всей траектории движения
  • Поддержка интерфейсов связи – RS-485, CANopen, EtherCAT, DMCNET
  • Функция управления магазином инструментов (револьверная головка)
  • Система синхронизации двух сервоприводов
  • Встроенные функции движения
  • Аналоговый ПИД-регулятор с обратной связью
  • Доступны модели двигателей с влагозащищенными разъемами IP67 и кабели с угловыми разъемами

Подробное описание

Высокая точность и стабильность работы новых сервоприводов Delta Electronics серии ASDA-B3 создают условия для удобного построения высокоэффективных систем управления движением с превосходными характеристиками по привлекательной цене.

Высокая динамика:

  • Полоса пропускания: 3.1 кГц
  • Время стабилизации сигнала сократилось на 40%



Высокие допустимые нагрузки:

  B2B3B2B3B2B3
Действующий коэффициент инерции нагрузки 30 раз 50 раз 70 раз
Полоса пропуская контура скорости Прим.
150 Гц
Прим.
250 Гц
Прим.
30 Гц
Прим.
150 Гц
Макс.
производи-
тельность
Прим.
20 Гц

24-битный абсолютный энкодер:

  • Высокоточное позиционирование с энкодером на 16 777 216 имп./об.
  • Исходная позиция сохраняется при выключении питания привода

Низкий момент страгивания:

  • Момент страгивания на 50% ниже предыдущих моделей, что обеспечивает более плавную рабочую скорость и повышает устойчивость при механической обработке на низкой скорости

Встроенные функции движения (режим PR):

  • 99 сложных команд движения и разрешенных сегментов
  • Добавлены арифметические команды управления и условия перехода
  • Графический пользовательский интерфейс обеспечивает простую настройку и программирование
  • Доступны общие функции движения, такие как поиск, положение и скорость
  • Предусмотрены команды наложения, смешивания и изменения движения «на лету»

Высокоскоростная функция захвата (CAPTURE):

  • Способность запоминать мгновенное значение текущей координаты во время движения
  • Поддерживает функцию контактного датчика с двух дискретных входов при работе в режиме EtherCAT

Короткий цикл синхронизации:

  • Цикл синхронизации для серии ASD-B3 составляет 125 мкс, что в 8 раз быстрее, чем характеристики серии ASD-A2

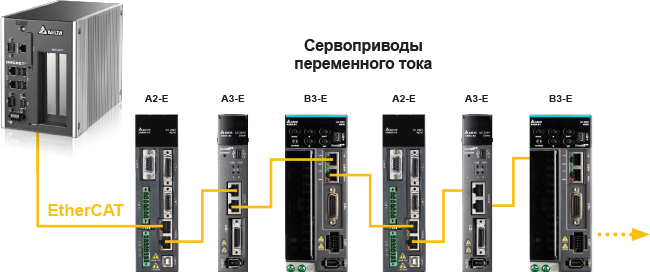

Совместимость с другими сериями:

  • Серия ASD-B3 совместима
    с сервоприводами серий ASD-A2 и ASD-A3

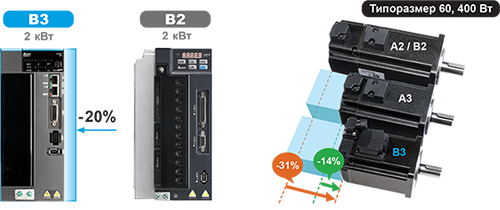

Компактный размер:

  • Сокращение размеров сервопривода до 20% по сравнению с моделями других серий
  • Размер серводвигателей сокращен до 31%, что снижает их металлоемкость и вес

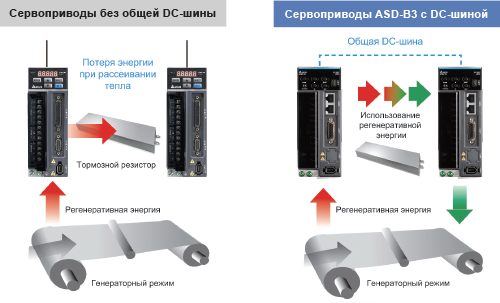

Соединение через общую шину постоянного тока:

  • Регенеративная энергия будет поступать на шину постоянного тока для использования другими приводами, что снизит их энергопотребление из сети
  • Может использоваться меньший резистор, что позволяет сократить стоимость и пространство для установки


Другие функции:

  • Функция безопасного отключения (STO)
  • Аналоговый ПИД-регулятор с обратной связью
  • Система синхронизации двух сервоприводов по EtherCAT
  • Усовершенствованные режекторные фильтры
  • Подавление вибраций


Программные возможности:

  • Просмотр окна в виде дерева
  • Графическая настройка параметров
  • Пошаговое меню автоматической настройки коэффициентов привода
  • Расширенные настройки коэффициента усиления
  • Анализ работы системы в ЛЧХ
  • Расширенные функции осциллографа
  • Графический интерфейс программирования функции управления положением (PR)

Основные области применения:

  • Система автоматического оптического контроля
  • Магазин инструментов и револьверная головка
  • Перекладчик пластин
  • Металлообрабатывающие станки
  • Огранка алмазов
  • Намоточное оборудование
