Большинство предприятий по изготовлению железо-бетонных изделий (ЖБИ) располагают огромным количеством вибраторов, но при этом неэффективно их используют. Все дело в частотах вибраций, которые возникают в бетонном растворе в кассетах с будущими плитами и другими строительными конструкциями. Частицы, составляющие бетон имеют различную величину и вес и колебание с частотой ниже 50 Гц (при подаче 50 Гц на вибратор) не позволяет включить в процесс виброуплотнения большой процент составляющих (инертных). Проведение ряда экспериментов привели к выбору определенного набора частот, выдержка на которых привела к эффекту увеличения плотности заполнения кассет, а это качество готовых изделий. Этот же эффект привел к увеличению прочности и уменьшение времени пропаривания, что сопутствовало снижению себестоимости изготовления изделий. Как вариант можно использовать меньше цемента для изготовления изделия без потери его паспортной прочности, если увеличенная прочность не обязательно для изделия, что тоже приводит к снижению стоимости изделия.

Для реализации данной концепции требуется преобразователь частоты с возможностью программирования частотного графика процесса виброуплотнения. Для таких задач подходит преобразователь частоты VFD-E со встроенным программируемым логическим контроллером Delta Electronics. Для формирования синусоидального напряжения частотный преобразователь снабжается синус-фильтром ELHAND. Для работы с данным оборудованием необходимы вибраторы питанием 380В, кстати не все вибраторы подойдут под реализацию данной задачи, так как не все могут раскрутиться на необходимую частоту колебаний даже при подаче напряжения повышенной частоты. Для реализации питания вибраторов 48-50В в целях обеспечения безопасности персонала потребуется понижающий трансформатор с 380В на 50В.

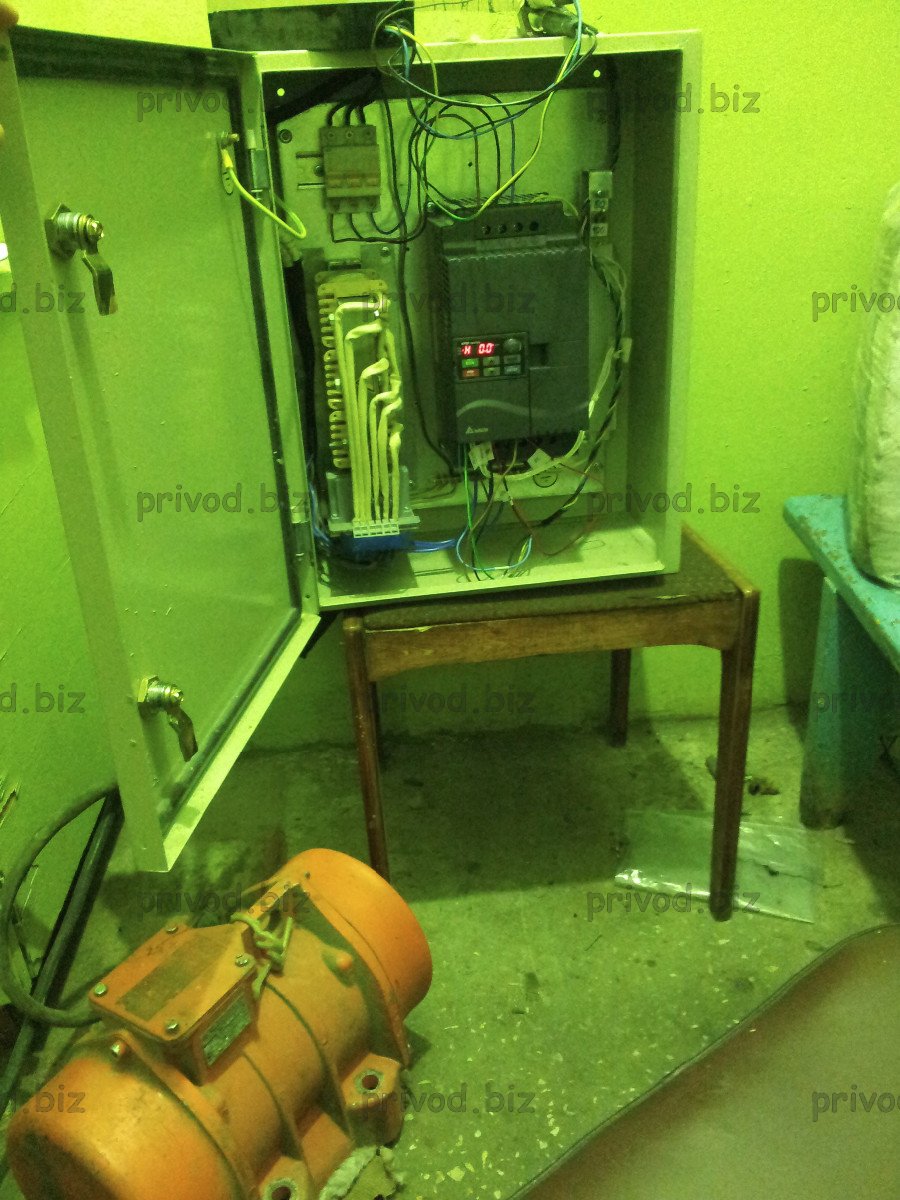

Испытательный шкаф с частотником VFD-E
Испытательный шкаф с частотником VFD-E

Шкаф управления вибрацией на базе преобразователя частоты VFD-E со строенным ПЛК

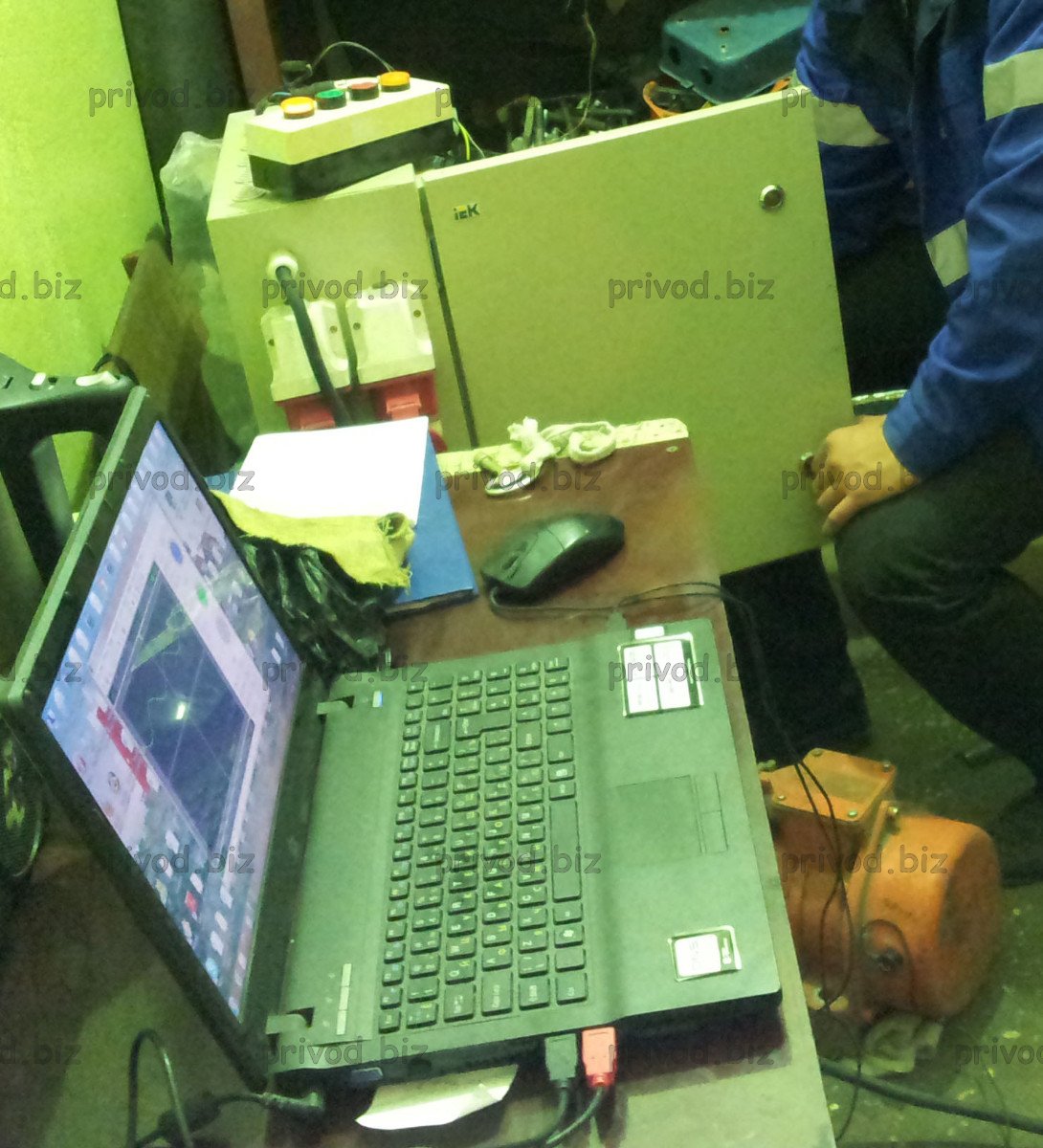

Шкаф программируемой вибрации в работе
Шкаф программируемой вибрации в работе

Вот так с помощью датчиков вибрации и осциллографа определяется результат работы вибратора на заданной частоте, где появляется резонанс, а где просадка видно по картинке. Шкаф же позволяет выдавать частоту, изменяемую по графику от времени.

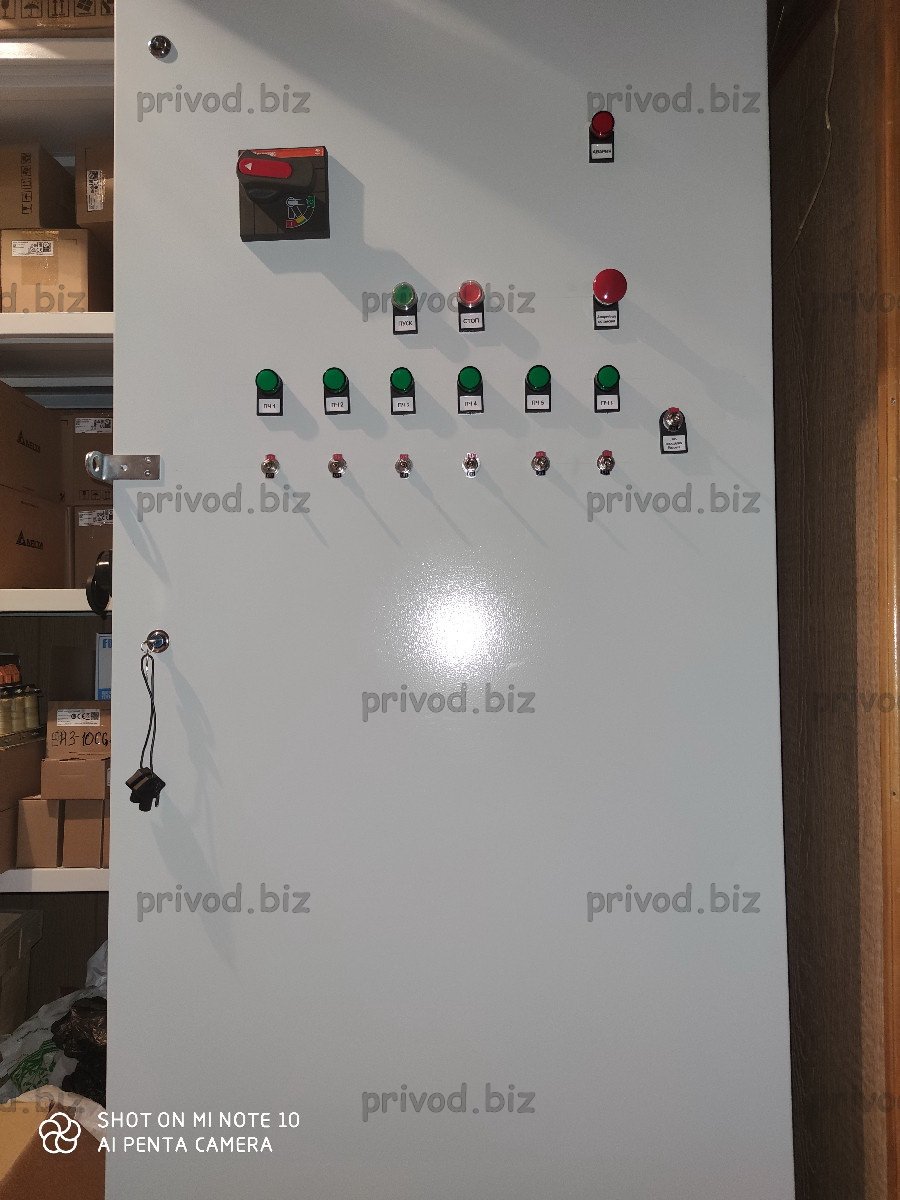

Шкаф управления несколькими вибраторами
Шкаф управления несколькими вибраторами

Вот так выглядит передняя панель (дверь) шкафа управления программируемым изменением частоты вибраторов.

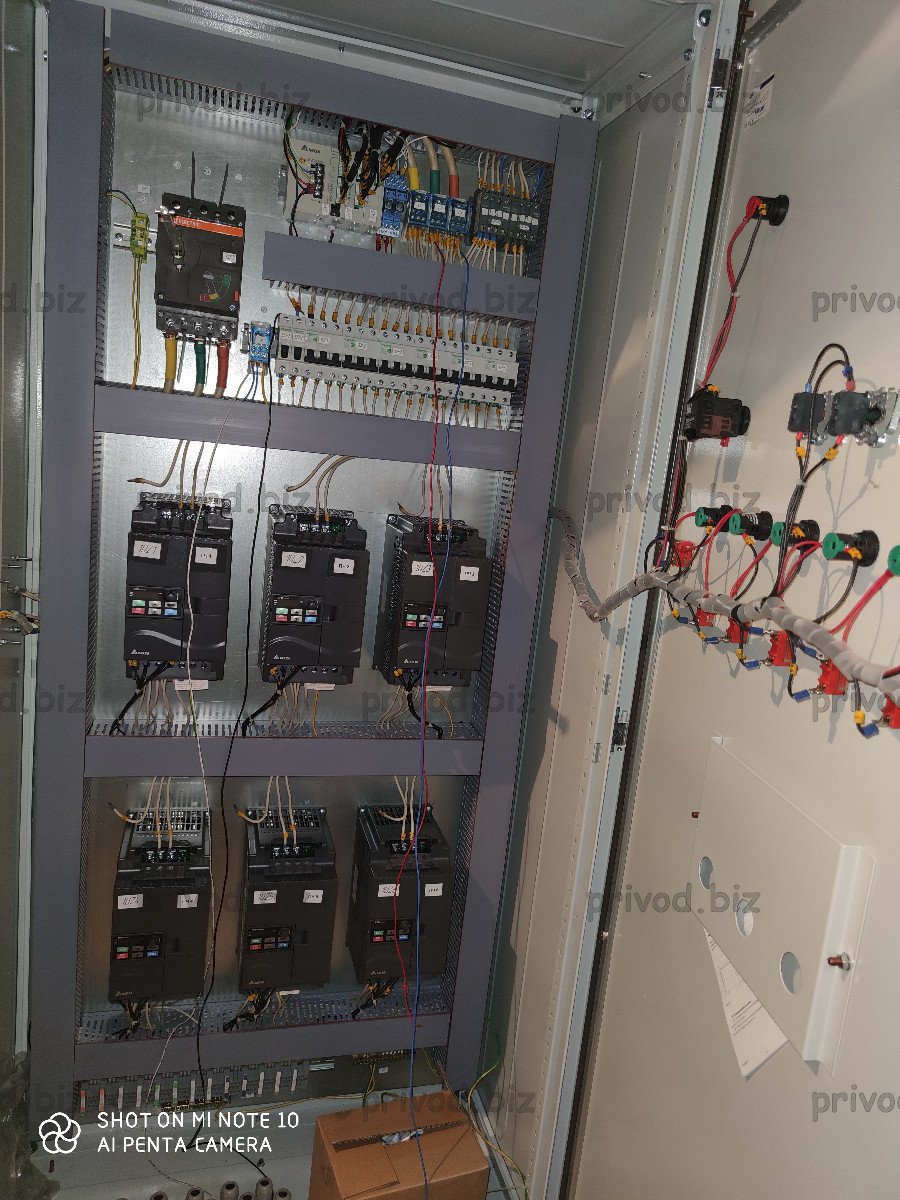

Внутреннее пространство шкафа с преобразователями частоты
Внутреннее пространство шкафа с преобразователями частоты

Шкаф управления вибраторами на первых испытаниях, отлаживается программа, смотрим, как изменяются частоты, как выбираются группы вибраторов.

Previous Next Play Pause
1 2 3 4

Мы можем Вам предложить комплексный подход при модернизации Вашего участка производства железо-бетонных изделий, учитывающий все особенности производственного процесса и существующего оборудования.
