Термоконтроллеры Delta DTM обеспечивают одновременное управление температурой во множестве точек: до 64 в одной сборке, а при использовании RS-485/Ethernet — до 1000.

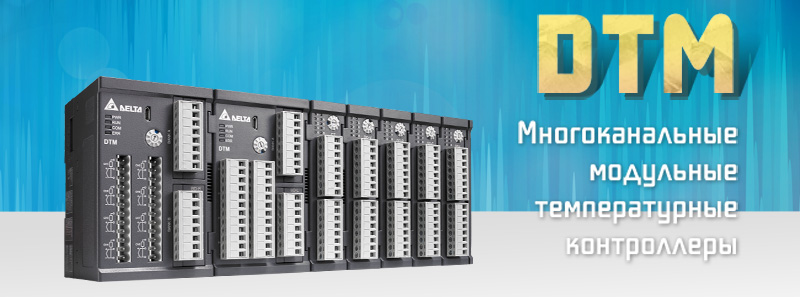

Новая серия многоканальных температурных контроллеров Delta DTM разработана в модульном конструктиве с монтажом на DIN-рейку, что значительно облегчает их конфигурирование под конкретные задачи. В состав линейки DTM входят модули ЦПУ, модули ввода/вывода, измерительные модули и кассеты расширения, устанавливаемые в измерительные модули или в ЦПУ.

Непосредственно модуль ЦПУ DTM поддерживает до 8 измерительных входов для подключения различных типов температурных датчиков, что дает возможность управлять восемью различными выходами. Все входные каналы изолированы друг от друга для обеспечения высокой надежности связи и стабильности измерений.

Одна сборка DTM может включать максимум один модуль ЦПУ, связанный с 7-ю измерительными модулями и 8-ю модулями расширения ввода/вывода. Такой набор дает возможность контролировать температуру в 64 точках одновременно и управлять соответствующим числом устройств. Для увеличения числа каналов измерения/управления температурой можно объединить в одну группу несколько сборок DTM, используя встроенные в модули ЦПУ интерфейсы RS485 или Ethernet.



Ключевые преимущества температурных контроллеров Delta DTM:

  • Модульная конструкция обеспечивает оптимальность конфигурации термоконтроллера под конкретную задачу и, соответственно, экономию средств
  • Легкость сборки и подключения
  • Широкий выбор модулей расширения для различных применений
  • Гибкая аппаратная и программная конфигурация
  • Каналы связи RS-485 и Ethernet с поддержкой протокола ModbusTCP
  • Сбор данных модулем ЦПУ для большей эффективности измерений и управления
  • Высокая плотность каналов на единицу объема
  • Многоканальное управление температурой (64 канала в одной сборке / до 1000 каналов по интерфейсам RS-485 или Ethernet)
  • Полная изоляция между измерительными каналами для обеспечения стабильности измерений
  • Частота дискретизации: 0.1 сек / на все 8 каналов
  • Аварии: 13 режимов аварий (требует установки аппаратных компонентов)

Доступные режимы регулирования:

  • ПИД
  • Программный режим ПИД
  • Автоматическая настройка
  • Ручной режим
  • Вкл/Выкл (ON/OFF)

Типы поддерживаемых входных сигналов:

  • Термопара: K, J, T, E, N, R, S, B, L, U, TXK
  • Термосопротивление: Pt100, JPt100, Ni120, Cu50
  • Аналоговый: по напряжению —0 ~ 50 мВ,0 ~ 5 В, 0 ~ 10 В; по току — 0 ~ 20 мА, 4 ~ 20 мА

Доступные типы выходов:

  • Реле: SPST, макс. номинальная нагрузка — 250 B переменного тока, резистивная нагрузка — 2A
  • Импульсное напряжение: DC 12 В ±10%c макс.величиной выходного тока 20 мA
  • Аналоговый ток: 4~20 мA (импеданс нагрузки ≤ 500 Ω)
  • Аналоговое напряжение: 0~10 В (импеданс нагрузки ≥ 1,000 Ω)

Современный конфигуратор DTM Soft

Поставляемый бесплатно программный конфигуратор DTMSoft позволяет выполнить все необходимые настройки температурных контроллеров DTM. Для ускорения обмена данными конфигуратор дает возможность сгруппировать используемые параметры в блок последовательных коммуникационных адресов, чтобы читать их одним коммуникационным запросом. Кроме того, с помощью DTMSoft можно проводить мониторинг происходящих процессов и сохранять данные в csv-файл. В дальнейшем этот файл можно открыть в конфигураторе для анализа.
