Данная статья посвящена исследованию устройства преобразователей давления. Лежал у нас один некондиционный датчик данфоса - привирал по показаниям, по гарантии его не поменяли, а назад он нерабочий такой никому и не нужен оказался и стало интересно, а что же у него внутри...

Ну для начали почитаем, что пишет производитель про свои устройства:

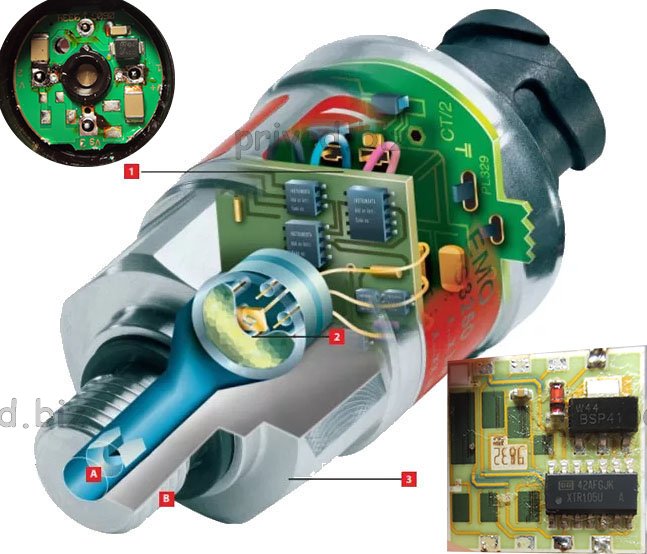

Датчики поставляются с электронными и цифровыми устройствами [1], и да мы действительно видим первую платку (правый нижний угол), которая содержит BSP41, Биполярный транзистор, NPN микросхему XTR105, которая является токовым передатчиком 4-20мА, а также устройством возбуждения датчика и линеаризации сигнала с него. На второй плате мы видим чисто аналоговую часть.



ustrojstvo

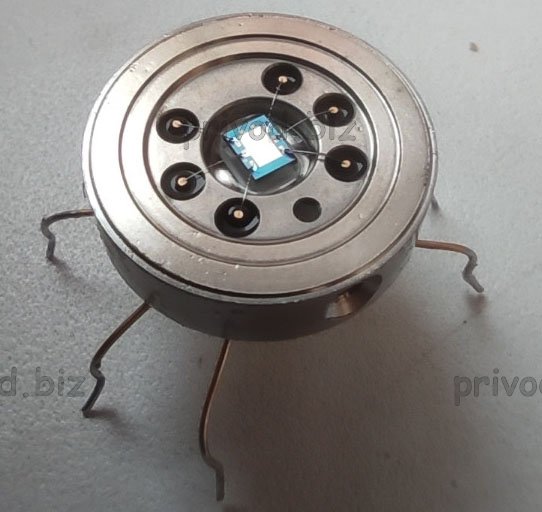

Первая плата выполнена на керамической подложке, 6 свободных концов подключались ко вставке, которая выглядит весьма технологично (фото ниже).



vstavka v datchik davleniya inside

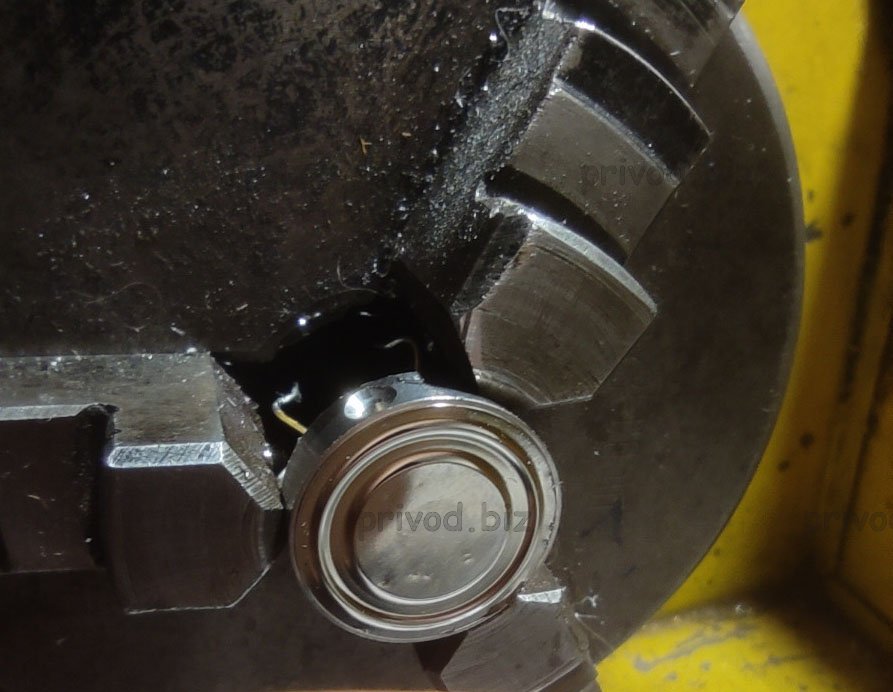

Данный объект, больше похожий на внеземные разработки прикрыт со стороны техпроцесса мембраной, под которой залита нейтральная жидкость (скорее всего масло).



vstavka v datchik davleniya



Технологии самого сенсора [2] разнятся: это либо пьезорезистивные полупроводниковые технологии, охватывающие диапазон до 600бар, либо тонкопленочные для высоких давлений (2200бар). В любом случае это поликремний.

Корпус [3] выполняется из стали, обычно нержавейка, особенно смачиваемая часть [B].

Устье датчика [A] имеет специфическую форму - для защиты от гидроударов и кавитации.
