Шкаф управления

Шкаф управления (ШУ) или щит управления (ЩУ) предназначены для управления оборудованием, регулирования процессов, сигнализации состояния и защиты оборудования, осуществляющего передачу и преобразование электрической энергии.

Шкаф управления может управлять:

электроприводами (сервоприводами)
гидравликой
пневматикой

Шкафы управления применяются на предприятиях, специализирующихся в различных областях: металлургия, энергетика, машиностроение, пищевая промышленность, деревообрабатывающая промышленность, производство стройматериалов, водоснабжения и водоочистки, а также в системах вентиляции и кондиционирования ( компрессоры, дымососы и др.).

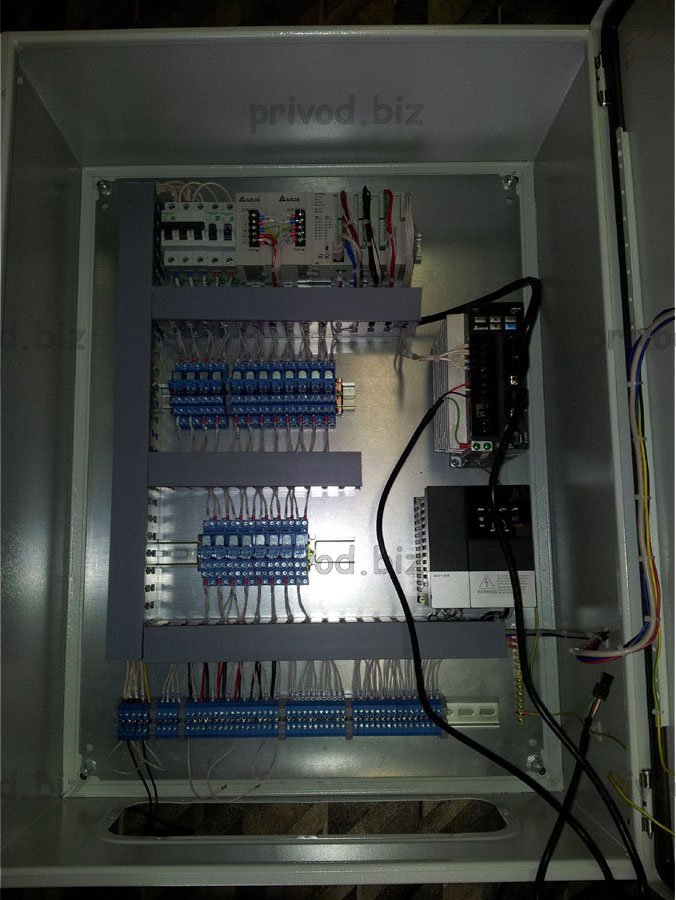

Шкаф управления АСУТП

Шкаф управления может быть снабжен кнопочной системой управления, свето-звуковой сигнализацией и панелью оператора

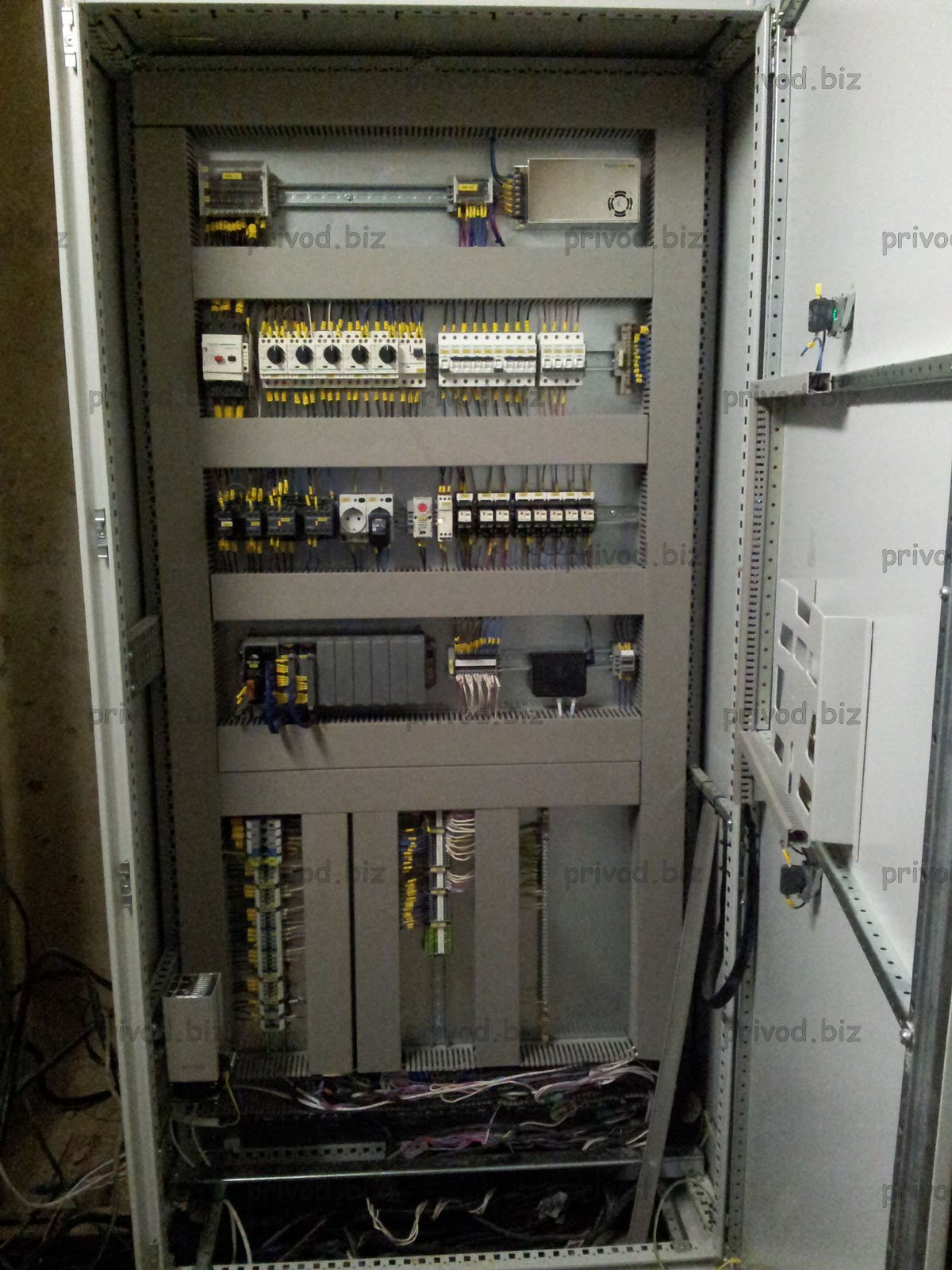

Внутри шкафа управления

Шкаф управления обычно имеет пускорегулирующую аппаратуру, центральный блок управления (ПЛК), цепи гальванической развязки - реле, для внешних проводок используется клеммник

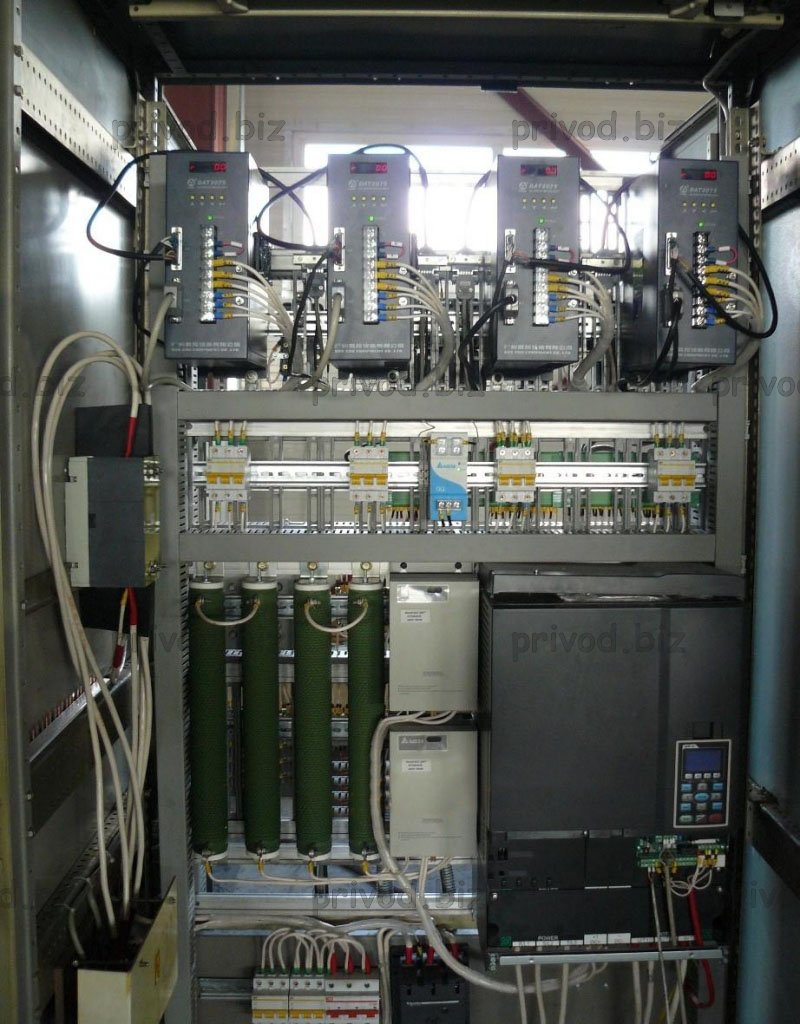

Шкаф управления станка

Основой шкафа управления служит программируемый логический контроллер или система ЧПУ, частотный преобразователь, сервоприводы.

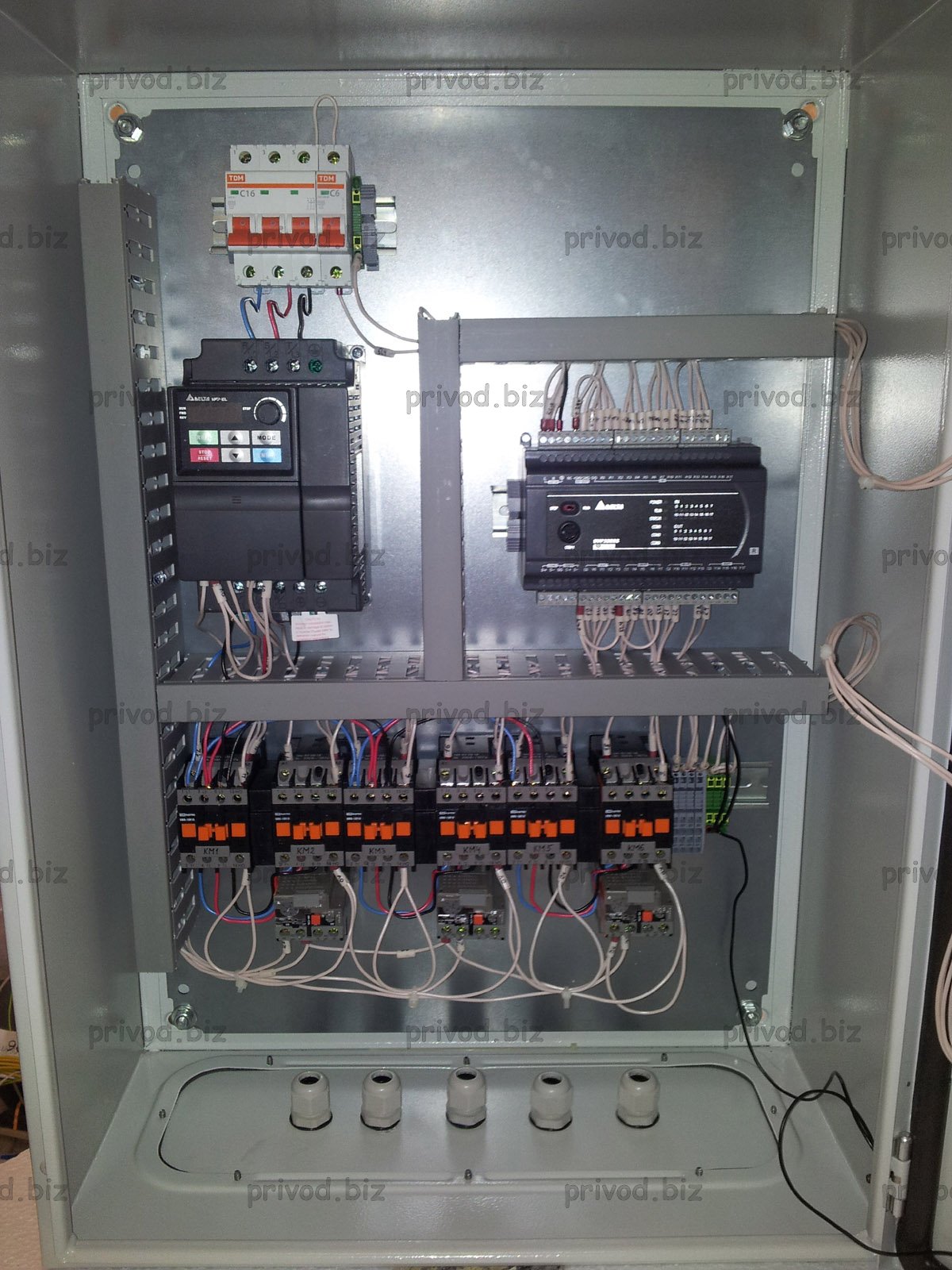

Шкаф управления насосами

Для управлением работой насосов служат специализированные шкафы управления

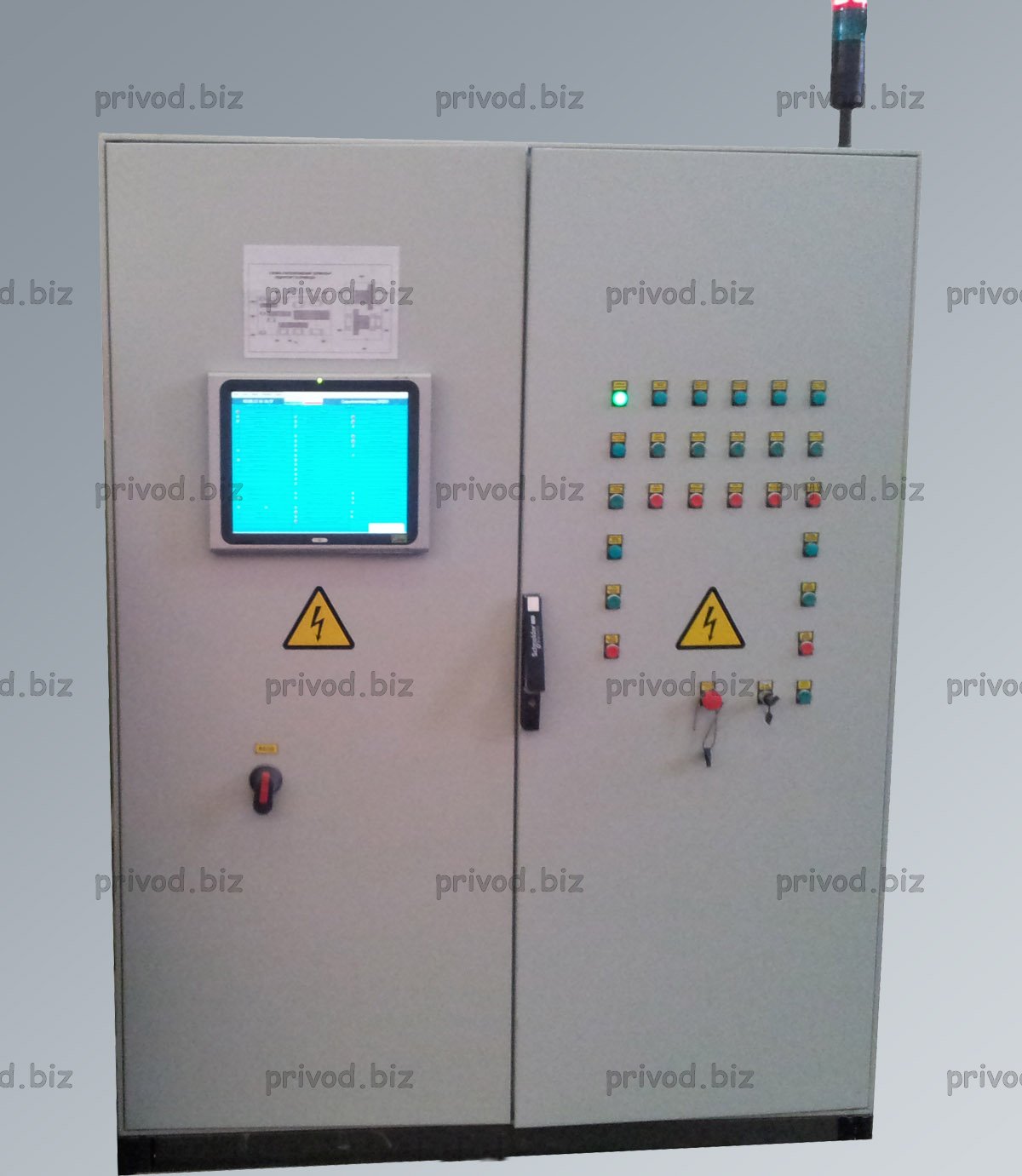

Шкаф системы управления

Система автоматического управления станками и машинами представляет собой шкаф управления, заточенный под определенные задачи

1 2 3 4 5

Шкаф управления в зависимости от комплектации состоит из:

Программируемого логического контроллера (ПЛК)
Человеко-машинного интерфейса (панели оператора) для ввода/вывода графической информации, накопления аварийных сообщений и данных с возможностью вывода информации в виде таблиц, отчетов и графиков (опция для шкафа управления)
Системы электрораспределения, питания и защиты оборудования
Органов управления (кнопки, переключатели, джойстики, педали) и световой индикации

Шкаф управления комплектуется необходимой документацией, такой как схема электрическая принципиальная, руководство по эксплуатации, паспорта и сертификаты.

Основные функции шкафов управления:

Управление станком, машиной, механизмами и агрегатами
Поддержание и регулировка параметров: температура, дозировка, расход, скорость, давление итп)
Защита оборудования

Применение шкафов управления

Поддержание давления, ПИД регулирование на насосных станциях
Модернизация металлообрабатывающего оборудования (шкафы управления карусельными станками, фрезерными станками с ЧПУ)
Шкаф управления станков сварки оконного профиля (нагреватели, рабочий цикл пневматики, позиционирование головок)
Шкаф управления станком распиловки древесины (позиционирование пил, пиление в размер)
Прокатный профилирующий стан (Шкаф управления осуществляет мерный рез, управление разматывателем)
Шкаф управления камерой полимеризации (поддержание температуры)
Координатный стол (Шкаф управления плазменной резки, раскрой стекла, фрезерование)
Вибраторы и вибростолы (Шкаф управления реализует частотную диаграмму, управляет приводами)
Поточно-транспортная система цементных и гипсовых материалов, автоматизация производства сухих строительных смесей (Шкаф управления оборудованием: лентами, нориями, шнеками, дробилками, питателями)
Прессы (полуавтоматический и автоматический цикл, подающее устройство)
Станок резки камня (шкаф управления позиционированием пил)
Машина контактной сварки (шкаф управления контактной сваркой)
Лифт (привод лебедки, привода дверей, автоматика работы лифта)
Грузоподъемное оборудование (шкаф управления системы кранового электропривода, система антираскачки)
Станок резки газобетонных блоков (позиционирование пил)
Блистеровочная машина
Этикетировочная машина (система управления, рез этикетки, нанесение клея)
Вакуумный пресс (система управления станка, визуализация, задание настроек ШТРИХ-КОДАМИ)
Индивидуальный тепловой пункт (регулирование клапанами ГВС и отопления, температурный график)
Котел (шкаф управления работой котла)
Компрессорная установка (турбокомпрессоры, диагностика, управление)
Рукавный фильтр (Шкаф управления процессом регенерации рукавного фильтра)
