Твердотельные реле SSR

Категория: Регуляторы мощности, твердотельные реле

Производитель:

Однофазные полупроводниковые реле, предназначенные для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других с рабочим напряжением от 24 до 480 В переменного или постоянного тока.

Характеристики

сопротивление изоляции - более 50 МОм при 500В;
электрическая прочность изоляции вход/выход - 2,5 кВ;
маленькая мощность управления - 7,5мА * 12В;
низкий уровень излучения электромагнитных помех, обеспечиваемый примененным методом коммутации при переходе тока через ноль;
высокая перегрузочная способность по току (10Iном в течение 1-го периода) и по напряжению (с демпфирующей схемой).
высокая надежность за счет схемы подавления бросков тока и использования сменного предохранителя для защиты симистора (в серии SSR-F).

Применение

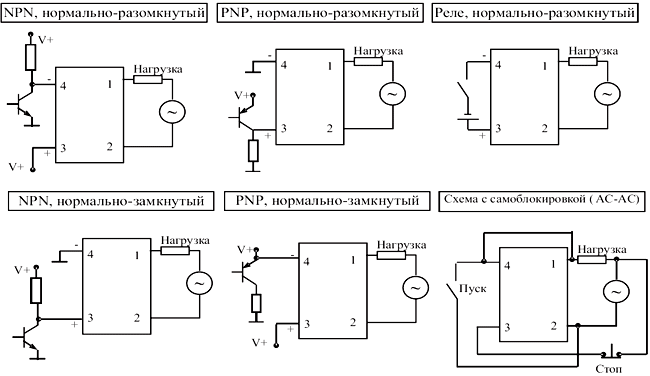

podkl-big

Статьи о применении твердотельных реле SSR:

Модели и Цены

9. Твердотельные реле:
9.1. Акссесуары для твердотельных реле типа SSR и TSR
HS-4258 (только под заказ)	Силиконовая изолирующая прокладка
HS-50	радиатор охлаждения одного SSR (до 20А) высокопрофильный под вентилятор SF	$15,50
HS-50H	радиатор охлаждения одного SSR (до 10А)	$8,30
HS-100 (только под заказ)	радиатор охлаждения двух SSR (до 20А без вентилятора, до 30А с вентилятором)	$27,0
HS-100H	радиатор охлаждения двух SSR (до 18А)	$14,0
HS-150 (только под заказ)	радиатор охлаждения трех SSR (до 20А без вентилятора, до 40А с вентилятором)	$39,0
HS-150H	радиатор охлаждения трех SSR (до 25А)	$19,6
HS-200 (только под заказ)	радиатор охлаждения четырех SSR (до 20А без вентилятора, до 50А с вентилятором)	$53,0
HS-200H	радиатор охлаждения четырех SSR ( до 30А )	$25,2
HS-250 (только под заказ)	радиатор охлаждения пяти SSR, высокопрофильный	$66,0
HS-250H	радиатор охлаждения пяти SSR	$30,7
HS-ESR-60	радиатор охлаждения для HPR (до 25А вентилятор не требуется)	$16,0
HS-ESR-100	радиатор охлаждения для ESR (до 25А вентилятор не требуется)	$23,5
HS-ESR-100E	радиатор охлаждения (до 40A)	$46,0
HS-ESR-164	радиатор охлаждения (до 60A)	$36,5
HS-ESR-164E	радиатор охлаждения (до 80A)	$70,6
TSR-100	радиатор охлаждения одного TSR (до 30А с вентилятором), 100Lx100x95H	$12,0
SF-23080H	вентилятор охлаждения, Uпит=220B АС	$36,0
SF-23092A	вентилятор охлаждения, Uпит=220B АС	$15,0
VR-500K	резисторы со шкалой и тримметром, 500кОм/220В	$4,50
9.2. SSR (однофазные)
9.2.1. SSR/SCR -LA с управлением током 4-20мА:
SSR-25LA	25A, Uпит=24-380В AC	$31,3
SSR-25LA-H (только под заказ)	25A, Uпит=90-480В AC	$37,5
SSR-40LA	40A, Uпит=24-380В AC	$39,6
SSR-40LA-H (только под заказ)	40A, Uпит=90-480В AC	$45,8
SSR-50LA	50A, Uпит=24-380В AC	$48,0
SSR-50LA-H (только под заказ)	50A, Uпит=90-480В AC	$54,3
SSR-75LA (только под заказ)	75A, Uпит=24-380В AC	$63,8
SSR-75LA-H (только под заказ)	75A, Uпит=90-480В AC	$69,2

SCR-10LA	10A, Uпит=90-250В AC	$38,0
SCR-25LA	25A, Uпит=90-250В AC	$40,3
SCR-40LA	40A, Uпит=90-250В AC	$49,0
SCR-50LA	50A, Uпит=90-250В AC	$58,6
SCR-75LA	75A, Uпит=90-250В AC	$73,0
SCR-10LA-H	10A, Uпит=250-480В AC	$40,3
SCR-25LA-H	25A, Uпит=250-480В AC	$43,2
SCR-40LA-H	40A, Uпит=250-480В AC	$51,8
SCR-50LA-H	50A, Uпит=250-480В AC	$61,4
SCR-75LA-H	75A, Uпит=250-480В AC	$75,8

9.2.2. SSR -DA
SSR-P03DA (только под заказ)	3A PCB (4-32)B DC/(24-380)B AC, под пайку	$12,0
SSR-P05DA (только под заказ)	5A PCB (4-32)B DC/(24-380)B AC, под пайку	$14,0
SSR-10DA	10A (4-32)B DC/(24-380)B AC, 380В	$16,0
SSR-10DA-Н (только под заказ)	10A (4-32)B DC/(90-480)B AC, 480 В	$21,0
SSR-25DA	25A (4-32)B DC/(24-380)B AC, 380В	$19,0
SSR-25DA-H (только под заказ)	25A (4-32)B DC/(90-480)B AC, 480 В	$25,0
SSR-40DA	40A (4-32)B DC/(24-380)B AC, 380В	$23,0
SSR-40DA-H	40A (4-32)B DC/(90-480)B AC, 480 В	$28,0
SSR-50DA	50A, (4-32) B DC/(24-380)B AC, 380В	$31,0
SSR-50DA-H	50A, (4-32) B DC/(90-480)B AC, 480 В	$41,0
SSR-75DA	75A, (4-32) B DC/(24-380)B AC, 380В	$37,5
SSR-75DA-H	75A, (4-32) B DC/(90-480)B AC, 480 В	$49,0
SSR-PC	крышка для SSR	$2,0
9.2.3. SSR -AA
SSR-10АA	10A AC to AC, 24 ~ 380 В AC	$19,2
SSR-10АA-Н (только под заказ)	10A AC to AC, 90 ~ 480 В AC	$20,2
SSR-25AA	25A AC to AC, 24 ~ 380 В AC	$22,1
SSR-25AA-Н(только под заказ)	25A AC to AC, 90 ~ 480 В AC	$23,0
SSR-40AA	40A AC to AC, 24 ~ 380 В AC	$25,0
SSR-40AA -Н (только под заказ)	40A AC to AC, 90 ~ 480 В AC	$25,9
SSR-50AA	50A AC to AC, 24 ~ 380 В AC	$34,6
SSR-50AA-H	50A AC to AC, 90 ~ 480 В AC	$36,5
SSR-75AA	75A AC to AC, 24 ~ 380 В AC	$42,2
SSR-75AA-H	75A AC to AC, 90 ~ 480 В AC	$43,2
9.2.4. SSR -DD
SSR-P03DD	3A DC to DC, Uвых= 5 ~ 60В DC, под пайку	$11,50
SSR-P05DD	5A DC to DC, Uвых= 5 ~ 60В DC, под пайку	$13,40
SSR-05DD	5A DC to DC, Uвых= 5 ~ 60В DC	$19,00
SSR-10DD	10A DC to DC, Uвых= 5 ~ 60В DC	$23,00
SSR-25DD	25A DC to DC, Uвых= 5 ~ 120В DC	$49,00
SSR-50DD	50A DC to DC, Uвых= 5 ~ 120В DC	$63,40
SSR-75DD	75A DC to DC, Uвых= 5 ~ 120В DC	$86,40
SSR-10DD-H	10A DC to DC, Uвых= 5 ~300В DC	$40,30
SSR-25DD-H	25A DC to DC, Uвых= 5 ~300В DC	$55,70
SSR-50DD-H	50A DC to DC, Uвых= 5 ~300В DC	$70,00
SSR-75DD-H	75A DC to DC, Uвых= 5 ~300В DC	$99,80
9.2.5. SSR -VA (с фазной регулировкой вых напряжения с помощью переменного резистора):
SSR-10VA	Iн=10A, Uпит=24-380В АС	$17,3
SSR-10VA-Н (только под заказ)	10A, 90-480В АС	$19,2
SSR-10VAR (только под заказ)	10А, 24-380В АС, с внешним подключением сетевого напряжения на резистор	$26,2
SSR-25VA	25A, 24-380В АС	$20,2
SSR-25VA-Н (только под заказ)	25A, 90-480В АС	$22,1
SSR-25VAR (только под заказ)	25А, 24-380В АС, с внешним подключением сетевого напряжения на резистор	$31,5
SSR-40VA	40A, 24-380В АС	$23,0
SSR-40VA-Н (только под заказ)	40A, 90-480В АС	$25,0
SSR-40VAR (только под заказ)	40А, 24-380В АС, с внешним подключением сетевого напряжения на резистор	$39,4
SSR-50VA	Iн=50A, Uпит=24-380В АС	$34,6
SSR-50VA-H	Iн=50A, Uпит=90-480В АС	$36,5
SSR-75VA	Iн=75A, Uпит=24-380В АС	$42,2
SSR-75VA-H	Iн=75A, Uпит=90-480В АС	$43,2
9.2.6. Однофазное твердотельные реле типа SSR-F со встроенным предохранителем, контроль перехода через 0:
SSR-F-10DA (только под заказ)	Iн=10А, Iдлительный = 5 A, Uпит=24-380В АС, Uупр=4-32В DC	$23,5
SSR-F-25DA (только под заказ)	Iн=25А, Iдлительный = 12 A, Uпит=24-380В АС, Uупр=4-32В DC	$25,2
SSR-F-40DA	Iн=40А, Iдлительный = 20 A, Uпит=24-380В АС, Uупр=4-32В DC	$28,7
SSR-F-10DA-H (только под заказ)	Iн=10А, Iдлительный = 5 A, Uпит=90-480В АС, Uупр=4-32В DC	$23,5
SSR-F-25DA-H (только под заказ)	Iн=25А, Iдлительный = 12 A,Uпит=90-480В АС, Uупр=4-32В DC	$27,0
SSR-F-40DA-H (только под заказ)	Iн=40А, Iдлительный = 20 A, Uпит=90-480В АС, Uупр=4-32В DC	$28,7
SSR-F-10AA	Iн=10A, Iдлительный = 5 A, Uпит=24-380В AC, Uупр=80-250 В AC	$25,2
SSR-F-25AA	Iн=25A, Iдлительный = 12 A, Uпит=24-380В AC, Uупр=80-250 В AC	$28,7
SSR-F-40AA	Iн=40A, Iдлительный = 20 A, Uпит=24-380В AC, Uупр=80-250 В AC	$30,5
SSR-F-10AA-H	Iн=10A, Iдлительный = 5 A, Uпит=90-480В AC, Uупр=80-250 В AC	$27,0
SSR-F-25AA-H	Iн=25A, Iдлительный = 12 A, Uпит=90-480В AC, Uупр=80-250 В AC	$28,7
SSR-F-40AA-H	Iн=40A, Iдлительный = 20 A, Uпит=90-480В AC, Uупр=80-250 В AC	$32,2
SCR-F-10LA	Iн=10A, Iдлительный = 5 A, Uпит=90-380В AC, Uупр=4 ~ 20 мА	$42,6
SCR-F-25LA	Iн=25A, Iдлительный = 12 A, Uпит=90-380В AC, Uупр=4 ~ 20 мА	$44,4
SCR-F-40LA	Iн=40A, Iдлительный = 20 A, Uпит=90-380В AC, Uупр=4 ~ 20 мА	$53,1
SCR-F-10LA-H	Iн=10A, Iдлительный = 5 A, Uпит=180-480В AC, Uупр=4 ~ 20 мА	$42,6
SCR-F-25LA-H	Iн=25A, Iдлительный = 12 A, Uпит=180-480В AC, Uупр=4 ~ 20 мА	$46,1
SCR-F-40LA-H	Iн=40A, Iдлительный = 20 A, Uпит=180-480В AC, Uупр=4 ~ 20 мА	$53,1
HS-BR-1 (только под заказ)	Кронштейн для установки радиатора на DIN-рейку	$3,60
9.2.7. Однофазные твердотельные реле типа HPR со встроенной защитой от перегрева и контролем перехода через 0 (макс длит ток приведен для резистивной нагрузки):
HPR-60DA	Iн макс = 60А, Uвых=24-380В АС (для сети 220В), Uупр=4-32В DC	$45,0
HPR-80DA	Iн макс = 80А, Uвых=24-380В АС (для сети 220В), Uупр=4-32В DC	$50,0
HPR-100DA	Iн макс=100А, Uвых=24-380В АС (для сети 220В), Uупр=4-32В DC	$72,0
HPR-60DA-H	Iн макс=60А, Uвых=24-550В АС, Uупр=4-32В DC	$48,0
HPR-80DA-H	Iн макс=80А, Uвых=24-550В АС, Uупр=4-32В DC	$54,0
HPR-100DA-H	Iн макс=100А, Uвых=24-550В АС, Uупр=4-32В DC	$76,0
HPR-60AA	Iн макс = 60А, Uпит=24-380В АС (для сети 220В), Uупр=20-265В АС/DC	$54,0
HPR-80AA	Iн макс = 80А, Uпит=24-380В АС (для сети 220В), Uупр=20-265В АС/DC	$61,0
HPR-100AA	Iн макс=100А, Uпит=24-380В АС (для сети 220В), Uупр=20-265В АС/DC	$80,0
HPR-60AA-H	Iн макс=60А, Uпит=24-550В АС, Uупр=20-265В АС/DC	$59,0
HPR-80AA-H	Iн макс=80А, Uпит=24-550В АС, Uупр=20-265В АС/DC	$64,0
HPR-100AA-H	Iн макс=100А, Uпит=24-550В АС, Uупр=20-265В АС/DC	$90,0
9.2.8. Однофазные твердотельные реле типа EZR с плоскими клеммами (макс длит ток приведен для резистивной нагрузки):
EZR-40DA	Iн макс = 16А, Uвых=24-380В АС (для сети 220В), Uупр=4-32В DC	$22,0
EZR-40DA-H	Iн макс = 16А, Uвых=90-480В АС (для сети 220В), Uупр=4-32В DC	$23,0
EZR-40AA	Iн макс = 16А, Uвых=24-380В АС (для сети 220В), Uупр=90-250В DC	$24,0
EZR-40AA-H	Iн макс = 16А, Uвых=90-480В АС (для сети 220В), Uупр=90-250В DC	$24,0
9.2.9. Однофазные твердотельные реле типа SSR, мини, под пайку :
SSR-M01DA	1A (3-32)B DC/(24-380)B AC, 380В	$9,0
SSR-M02DD	2A DC to DC, 3-32B DC/5-60B DC	$9,0
SSR-M05DD	5A DC to DC, 3-32B DC/5-60B DC	$11,0
9.2.10. Однофазные твердотельные реле типа SSR, под пайку :
SSR-R02DA	3A (3-32)B DC/(24-380)B AC, 380В	$15,0
SSR-R05DD	5A DC to DC, 3-32B DC/5-60B DC	$15,0
SSR-Y05DA	5A (3-32)B DC/(24-380)B AC, 380В	$26,0
SSR-Y05DD	5A DC to DC, 3-32B DC/5-60B DC	$26,0
