Каталог продукции Система технического (машинного) зрения DIAVision VGR - ПО для построения систем технического зрения на базе персональных и промышленных компьютеров Delta Electronics
DIAVision VGR - ПО для построения систем технического зрения на базе персональных и промышленных компьютеров Delta Electronics
Данный софт позволяет на базе промышленного или персонального компьютера построить систему машинного зрения для любой задачи. Теперь быстродействие технического зрения ограничивается только мощностью ПК и выбором камеры, а стоимость решения гибко варьируется в зависимости от сложности/ответственности задачи.
• Интуитивно понятный пользовательский интерфейс
• Решение любых задач технического зрения
• Функция распознавания штрих-, QR- и DataMatrix кодов
• Встроенная библиотека управления роботами
• Алгоритм автоматического позиционирования робота
• Камеры с интерфейсом GigE
Характеристики
-
Типовыми задачами для DIAVision VGR являются: передача координат объектов роботу в его системе координат, проверка качества продукции, упаковки, комплектности изделий и наполнения упаковки, чтение штрих-, QR- и DataMatrix кодов, контроль нанесения клея, наличия и правильности установки элементов, определение ориентации деталей, распознавание объектов/правильность стороны изделия/позиционирования изделия, подсчет изделий, другим словами - практически весь спектр задач технического зрения за исключением чтения и распознавания текста.

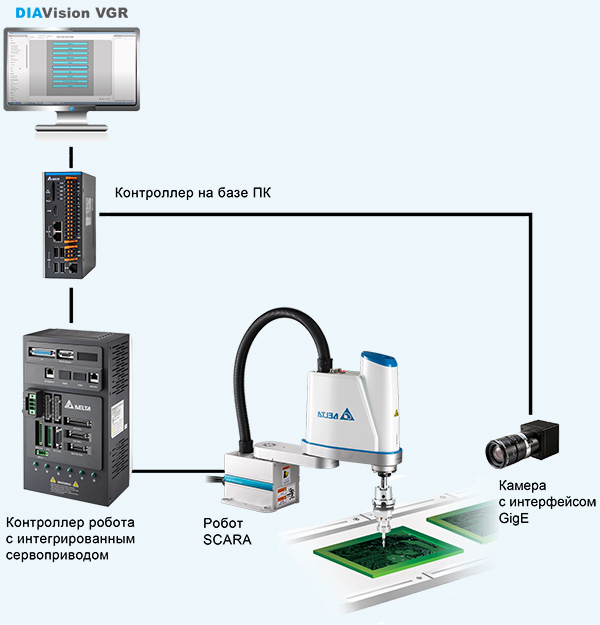

Одним из бесспорных преимуществ машинного зрения Delta Electronics на базе ПО DIAVision VGR является удобство и точность преобразования систем координат, что очень важно для использования в роботах. Например, вы можете совместить координаты камеры и роботизированной ячейки за несколько минут. В данном же продукте удобство интегрирования зрения в робота доведено до совершенства - всего одной кнопкой можно откалибровать и добавить в робота систему координат камеры (машинного зрения). Также у данного ПО есть возможность управлять роботом - уже доступны функции управления роботами Delta Electronics и сторонних производителей (линейка постоянно расширяется).
Демоверсия программы DIAVision VGR позволяет абсолютно бесплатно пользоваться всем ее функционалом в течение 30 дней, вы сможете беспрепятственно тестировать задачи и повышать свои знания и компетенцию в области машинного зрения, за исключением чтения кодов.
Текущая версия программы рассчитана на работу с устройствами, поддерживающими интерфейс PoE (Power of Ethernet).
Особенности
- Интуитивно понятный пользовательский интерфейс: универсальные программные команды, простота настройки и работы
- Функция распознавания штрих-, QR- и DataMatrix кодов: быстродействие 2 мс, макс. количество считываемых кодов одним детектором – 32, макс. количество кодов в кадре не ограничено
- Встроенная библиотеки управления роботами: поддержка роботов Delta Electronics, ABB, Fanuc, Yaskawa, Yamaha, Epson
- Алгоритм автоматического позиционирования робота: предотвращает увеличение отклонения по XY при изменении угла движения, калибровка изображения нажатием 1 кнопки
- Камеры с интерфейсом GigE: простота установки и настройки
- Гибкая платформа: простое многозадачное программирование и расширение согласно пользовательским требованиям
Применение
-
Основные области применения:
- Пищевое производство и упаковка
- Металлообработка
- Деревообработка
- ЧПУ
- Фармацевтика
- Логистика
- Робототехника
- Электронная промышленность
Решаемые задачи:
Позиционирование компонентов Обнаружение неверных металлических деталей Проверка знаков на металле Проверка качества нанесения клея на дверную панель Проверка нанесения клея на изделие Проверка качества нанесения клея на головки цилиндров Определение лицевой/обратной стороны шайбы Определение подачи сдвоенных металлических пластин Обнаружение наличия резьбы Определение ориентации металлический деталей Определение лицевой/обратной стороны печатной платы Считывание и проверка даты Считывание кодов и строк Энкодер для отслеживания и калибровки Распознавание блестящей продукции Обнаружение текста на глянцевых пакетах Определение пропущенных таблеток и таблеток неверного типа Распознавание ленты с этикетками Контроль за пирожными Подсчет числа пирожных Проверка с помощью LCD монитора на наличие двух дат Оценка цветовой области для определения верного типа бутылочных крышек Определение наличия пакеты добавок Проверка положения упаковочной метки Определение вкладышей Обнаружение различных самоклеящихся этикеток Обнаружение наличия и положения пломбирующей ленты на коробке Обнаружение пропущенных меток Определение печатного текста Обнаружение отсутствие наклейки производителя на канистрах(банках) Определение уровня жидкости Определение пропущенных символов в данных Внешний осмотр IC Высокоскоростное Паллетирование Выравнивание стеклянной платы LCD Проверка на отсутствие перегибов Определения положения кнопки после установки Контроль за обеими сторонами тисненой ленты для обнаружения извивов Обнаружение наличия печати на чипах Обнаружение прозрачного покрытия Определение трещин и сколов на конденсаторах Поиск вырезов в пластине Обнаружение пайки Контроль ведущих проводов Ориентация электронных компонентов и обнаружение неправильных моделей Обнаружение TAИ ленты Обнаружение числа IC пинов Определение уровня раствора для очистки Проверка символов и расположение метки Определение мутных печатных знаков на картоне Определяет наличие термоклея на коробочной упаковке Обнаружение загрязнений и посторонних предметы текстильной продукции Проверка на наличие отсутствующих страниц Обнаружение дефектов покрытия и двойного покрытия на формовочной продукции Обнаружение позиций отверстий, расположенных в ряд Вращательное позиционирование батарей
Статьи о применении технического зрения:
Модели и Цены
-
Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертойМодель Цена (за единицу) DMV-VGR Аппаратный ключ на приложение машинного зрения VGR для промышленных ПК По запросу Документация и софт
-
Документация и софт:
