Каталог продукции Преобразователи частоты Преобразователь частоты AD20 (AD20-2S75, AD20-4T1D5, AD20-4T2D2) значительно дешевле других серий
Преобразователь частоты AD20 (AD20-2S75, AD20-4T1D5, AD20-4T2D2) значительно дешевле других серий
Серия AD20 - это преобразователи частоты с широким набором функций для применения в простых механизмах: конвейеры, транспортные системы, насосы и вентиляционное оборудование, упаковочное оборудование, деревообрабатывающее оборудование и металлообрабатывающие станки, этикетировочное и печатное оборудование и другие приводы не требующие от ПЧ высоких характеристик.
Характеристики
-
Основные функции и характеристики частотных преобразователей AD20
Преимуществами серии являются:
- Управление скоростью или поддержание момента
- Возможность векторного режима управления
- Встроенный ПИД-регулятор
- Высокая перегрузочная способность 150%
- Хороший набор входов/выходов
- Внутренняя функция управления по циклограмме (простейший контроллер)
- Встроенный интерфейс RS485
- Есть возможность производить монтаж на DIN-рейку
- Русскоязычный пульт
- 3 года (36 месяцев) гарантии
ОСНОВНЫЕ ФУНКЦИИ И ХАРАКТЕРИСТИКИ
- Регулирование скорости или момента асинхронных двигателей
- 5 встроенных дискретных входов и 2 дискретных выхода
- 1 аналоговый вход и 1 аналоговый выход
- Поддержание регулируемого параметра (давления, температуры)
- Торможение постоянным током
- Векторный и скалярный режимы работы
- Защита двигателя
- Встроенный тормозной модуль (у моделей мощностью 4 кВт и выше)
- Потенциометр задания на пульте
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
- Автонастройка (автотестирование) двигателя
- Автозапуск при подаче питания и перебоях в сети (удобно для организации автономной работы)
- Останов насоса при отсутствии расхода (спящий режим)
- Энергосберегающий режим
- Встроенный порт Modbus
- Встроенная функция качания частоты
- Встроенная функция отсчета заданной длины
- Таймер
Параметры серии AD20
Параметры Значение Входные характеристики Напряжение 1 фаза 200~240 В -15%~+20% 3 фазы 380~480 В -15%~+10% Частота 50/60 Гц±5% Дисбаланс 3% Выходные характеристики Напряжение 3 фазы, 0~100% входного напряжения Частота 0~599 Гц (свыше 11 кВт: 0~500 Гц) Характеристики управления Метод управления V/F, Векторный Двигатель Асинхронный Пусковой момент 0,5 Гц 180% Перегрузочная способность 150% 60 сек, 180% 10 сек Частота ШИМ 0,5~16 кГц Разрешение по скорости Дискретное: 0,01 Гц; аналоговое: 1% от максимального значения Погрешность по скорости в открытом контуре скорости ±0,5% от номинальной скорости Источник команд Пульт управления, дискретные входы, последовательная связь Источник задания Пульт управления, аналоговое задание/импульсный вход, последовательная связь Задание разгона / замедления 2 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек Основные функции Разомкнутый контур скорости, замкнутый контур процесса, управление моментом, автонастройка на двигатель, компенсация нагрузки, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки и т.д. Функции управления Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, импульсное задание скорости, S-образные кривые разгона/замедления, счетчик, таймер, ПИД-регулятор, толчковый режим (JOG) и т. д. Функции защиты Защита от перенапряжения, авт. ограничение тока, защита от потери фазы, защита от потери сигнала обратной связи, защита от короткого замыкания на землю, защита от межфазного замыкания на выходе, защита от перегрева IGBT модуля и др. Условия эксплуатации Уровень защиты IP20 Рабочая температура Рабочий диапазон: -10~ 40°C, 40~50°C: необходимо снижение выходного тока на 2% на каждый градус превышения температуры Влажность Не выше 95% без образования конденсата Вибрации Не более 3.5 м/с2 на частоте 2-9 Гц, не более 10 м/с2 на частоте 9-200 Гц (IEC60721-3-3) Высота установки 1000 м, от 1000 м со снижением номинальных характеристик - 36 месяцев гарантии (3 года) на ПЧ (с условием соблюдения условий эксплуатации)

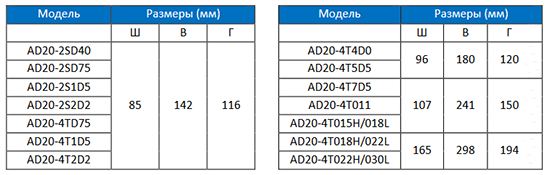

Размеры преобразователей частоты AD20
Подбор тормозного резистора для ПЧ:
Питание ПЧ (В) Мощность ПЧ (H) (кВт) Тормозное сопротивление (Ом) Мощность резистора (Вт) 1×200-240 0.37 ≥200 100 1×200-240 0.75 ≥100 200 1×200-240 1.5 ≥50 400 1×200-240 2.2 ≥35 550 3×380-440 0.75 ≥750 80 3×380-440 1.5 ≥400 300 3×380-440 2.2 ≥250 300 3×380-440 4 ≥150 400 3×380-440 5.5 ≥100 500 3×380-440 7.5 ≥75 1000 3×380-440 11.0 ≥50 1000 По мощности можно менять в зависимости от инерционности нагрузки и наличия естественных тормозных сил со стороны механизма, а так же от интенсивности торможения.
Применение
-
Простые бумагоотрезные устройства, конвейеры, транспортные системы, насосы и вентиляционное оборудование, упаковочное оборудование, деревообрабатывающее оборудование и металлообрабатывающие станки, этикетировочное и печатное оборудование и многое другое и другие приводы не требующие от ПЧ высоких характеристик.
Статьи о применении преобразователей частоты AD20:
Модели и Цены
-
Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
