Температурные контроллеры DTM Delta Electronics

Новая серия модульных многоканальных температурных контроллеров DTM с монтажом на DIN-рейку.

• Модульная конструкция - простота подключения
• Широкий выбор модулей для различных применений
• Сбор данных модулем ЦПУ для большей эффективности обмена данными
• Поддержка связи по RS-485 и Ethernet
• Многоканальное управление температурой (64 канала в одной сборке / до 1000 каналов по интерфейсам RS-485 или Ethernet)
• Полная изоляция между каналами
• Гибкая адресация внутренних параметров
• Частота дискретизации: 0.1 сек / все 8 каналов
• Аварии: 13 режимов аварий (требует установки аппаратных компонентов)

Новая серия модульных многоканальных температурных контроллеров DTM с монтажом на DIN-рейку.

• Модульная конструкция - простота подключения
• Широкий выбор модулей для различных применений
• Сбор данных модулем ЦПУ для большей эффективности обмена данными
• Поддержка связи по RS-485 и Ethernet
• Многоканальное управление температурой (64 канала в одной сборке / до 1000 каналов по интерфейсам RS-485 или Ethernet)
• Полная изоляция между каналами
• Гибкая адресация внутренних параметров
• Частота дискретизации: 0.1 сек / все 8 каналов
• Аварии: 13 режимов аварий (требует установки аппаратных компонентов)









Характеристики

Входной сигнал

• Термопара: K, J, T, E, N, R, S, B, L, U, TXK
• Термосопротивление: Pt100, JPt100, Ni120, Cu50
• Аналоговый: 0 ~ 5 В, 0 ~ 10 В, 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 50 мВ

Типы выходов

• Реле: SPST, макс. номинальная нагрузка: 250 B AC, резистивная нагрузка: 2 A
• Импульсное напряжение: DC 12 В ±10%, макс. номинальный выходной ток: 20 мA
• Аналоговый ток: 4~20 мA (импеданс нагрузки ≤ 500 Ω)
• Аналоговое напряжение: 0~10 В (импеданс нагрузки ≥ 1,000 Ω)

Модули ЦПУ

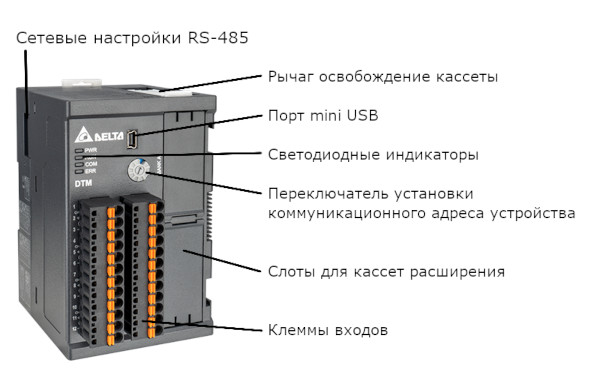

• Модели с RS-485 (DTMR08 / DTMR04)

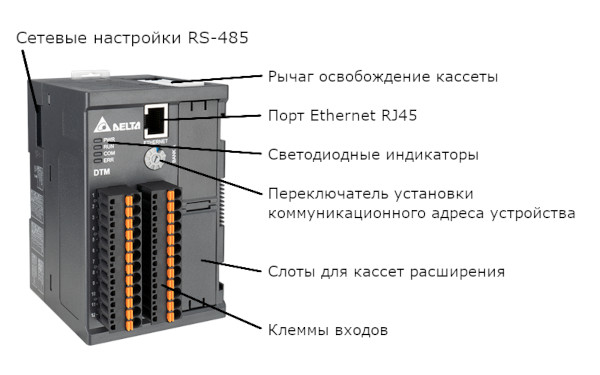

• Модели с Ethernet (DTME08 / DTME04)

Модули расширения



Модули расширения температурных измерений	Модули расширения выходов	Кассеты
DTMN02/ DTMN04 / DTMN08	DTM-DOх	DTM-BDх
2/4/8 измерительных универсальных входов В зависимости от модели: • 4 токовых выхода (4 - 20 мА) • 4 потенциальных выхода (0 - 10 В) • 4 релейных выхода (2 А на контакт) • 4 импульсных выхода (транзистор 12 В) • 2 слота под выходы	В зависимости от модели: 8 токовых выходов (4 - 20 мА) 8 потенциальных выходов (0 - 10 В) 8 релейных выходов (2 А на контакт) 8 импульсных выходов (транзистор 12 В) Модуль для подключения 8 измерительных трансформаторов тока DT3-CT30A/DT3-CT100A	В зависимости от модели: 4 токовых выхода (4 - 20 мА) 4 потенциальных выхода (0 - 10 В) 4 релейных выхода (2 А на контакт) 4 импульсных выхода (транзистор 12 В)

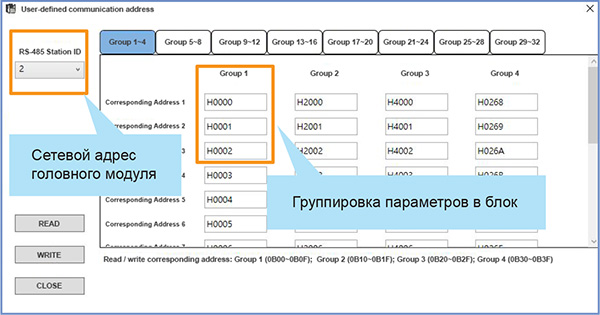

Современный конфигуратор DTM Soft

Позволяет сгруппировать нужные параметры термоконтроллера в блок последовательных коммуникационных адресов, что существенно ускоряет обмен, так как параметры могут читаться одним коммуникационным запросом.





Применение

Области успешного применения:

• Системы отопления и кондиционирования зданий
• Точное поддержание температуры в печах
• Управление зонами нагрева в экструдерах, термопластавтоматах

Статьи о применении термоконтролеров DTM:

• Шкаф регулирования температурой печей, камер полимеризации под ключ

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
DTM-BDC Кассета на 4 токовых выхода (4 - 20 мА) для термоконтроллеров DTM	31.6$
DTME04 Термоконтроллер ЦПУ, 4 измерительных универсальных входа, RS485, Ethernet, Modbus, Ethernet/IP, 2 слота под выходы	319$
DTME08 Термоконтроллер ЦПУ, 8 измерительных универсальных входов, RS485, Ethernet, Modbus, Ethernet/IP, 2 слота под выходы	423$
DTMR04 Термоконтроллер ЦПУ, 4 измерительных универсальных входа, RS485, Modbus, 2 слота под выходы	206$
DTMR08 Термоконтроллер ЦПУ, 8 измерительных универсальных входов, RS485, Modbus, 2 слота под выходы	309$
DTMN02-C Термоконтроллер модуль, 2 измерительных универсальных входа, 4 токовых выхода (4 - 20 мА)	127$
DTMN02-L Термоконтроллер модуль, 2 измерительных универсальных входа, 4 потенциальных выхода (0 - 10 В)	127$
DTMN02-R Термоконтроллер модуль, 2 измерительных универсальных входа, 4 релейных выхода (2 А на контакт)	127$
DTMN02-V Термоконтроллер модуль, 2 измерительных универсальных входа, 4 импульсных выхода (транзистор 12 В)	127$
DTMN04 Термоконтроллер модуль, 4 измерительных универсальных входа, 2 слота под выходы	196$
DTMN08 Термоконтроллер модуль, 8 измерительных универсальных входов, 2 слота под выходы	299$
DTM-CT030 Модуль для подключения 8 измерительных трансформаторов тока DT3-CT30A/DT3-CT100A	76.2$
DTM-DOC Модуль расширения на 8 токовых выходов (4 - 20 мА) для термоконтроллеров DTM	70.7$
DTM-DOL Модуль расширения на 8 потенциальных выходов (0 - 10 В) для термоконтроллеров DTM	70.7$
DTM-DOR Модуль расширения на 8 релейных выходов (2 А на контакт) для термоконтроллеров DTM	70.7$
DTM-DOV Модуль расширения на 8 импульсных выходов (транзистор 12 В) для термоконтроллеров DTM	70.7$
DTM-BDL Кассета на 4 потенциальных выхода (0 - 10 В) для термоконтроллеров DTM	31.6$
DTM-BDR Кассета на 4 релейных выхода (2 А на контакт) для термоконтроллеров DTM	31.6$
DTM-BDV Кассета на 4 импульсных выхода (транзистор 12 В) для термоконтроллеров DTM	31.6$
