Высокопроизводительная система сервопривода серии ASD-A2-F для ЧПУ

Производитель: Delta Electronics

Для организации системы подач на станках, а также движения дополнительных осей применяются высокоточные сервосистемы. Совместимость серии ASD-A2-F в систему ЧПУ с контроллером NC300 позволяет интегрировать её без особых проблем. По сути это все та же серия ASD-A2 но с управлением посредством DMCNET.

Для организации системы подач на станках, а также движения дополнительных осей применяются высокоточные сервосистемы. Совместимость серии ASD-A2-F в систему ЧПУ с контроллером NC300 позволяет интегрировать её без особых проблем. По сути это все та же серия ASD-A2 но с управлением посредством DMCNET.

Характеристики

  • Подключение осуществляется к высокопроизводительным серводвигателям с разрешением 20-бит серводвигателям серии ECMC, частотная характеристика до 1 кГц позволяет достичь высокую скорость и точность обработки
  • Встроенные функции интерполяции, компенсации трения и замкнутый контур управления позволяют подавлять резонанс и свести к минимуму вибрации, что улучшает стабильность и повышает качество обработки
  • Коммуникация по высокоскоростной системе управления перемещением DMCNET позволяет ЧПУ непосредственно управлять сервоприводами – регулировать усиление, задавать параметры привода, выполнять резервное копирование

Таблица соответствия сервопроводов с сериями серводвигателей в системах ЧПУ:

Сервопривода
серии ASD-A2-F

Сервопривода
серии ASD-M-F

Сервопривода
серии ASD-S-F

Серводвигатели серии ECMC:


Серводвигатели серии ECMS:

Высокоскоростной шпиндельный двигатель с постоянными магнитами (РМ)

Асинхронный шпиндельный двигатель

Применение

Команды высокоточной интерполяции
Сервоприводы Delta реализуют функцию высокоточной интерполяции, с помощью которой сглаживаются погрешности внутренних команд привода и управление работой серводвигателей происходит стабильнее и точнее. Точности этой системы будет достаточно даже для самых требовательных задач.

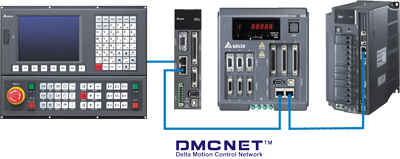

Высокоскоростные системы управления движением
При помощи высокоскоростной системы DMCNET можно быстро и просто настроить систему коммуникаций между компонентами. Монтаж значительно упрощается, комманды доставляются без задержек по времени и исчезает проблема потери высокоскоростных импульсных команд.

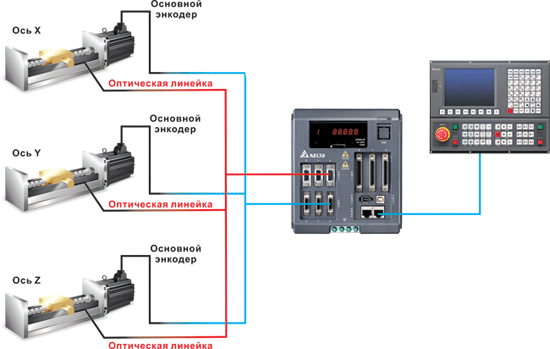

Высокоточный закрытый контур управления

Сервопривод получает сигналы от энкодеров или датчиков линейных перемещений для выполнения компенсации позиции в режиме реального времени. Таким образом, происходит снижение погрешностей от работы оборудования и повышается точность позиционирования.

Статьи о применении сервоприводов ASD-A2-F:

Модели и Цены

 Модели двигателей смотрите на странице Сервопривода ASD-A2

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель Цена (за единицу)
ASD-A2-0121-F Сервопривод 0,1кВт 1x220В, второй вход обратной связи, высокоскоростная шина DMCNET 695 $
ASD-A2-0221-F Сервопривод 0,2 кВт 1x220В, второй вход обратной связи, DMCNET 723 $
ASD-A2-0421-F Сервопривод 0,4кВт 1x220В, второй вход обратной связи, DMCNET 765 $
ASD-A2-0721-F Сервопривод 0,7кВт 1x220В, второй вход обратной связи, DMCNET 832 $
ASD-A2-0743-F Сервопривод 0,7 кВт 3x400В, второй вход обратной связи, высокоскоростная шина DMCNET 903 $
ASD-A2-1021-F Сервопривод 1,0кВт 1x220В, второй вход обратной связи, DMCNET 928 $
ASD-A2-1043-F Сервопривод 1,0 кВт 3x400В, второй вход обратной связи, DMCNET 937 $
ASD-A2-1521-F Сервопривод 1,5 кВт 1x220В, второй вход обратной связи, DMCNET 998 $
ASD-A2-1543-F Сервопривод 1,5 кВт 3x400В, второй вход обратной связи, DMCNET 1057 $
ASD-A2-2043-F Сервопривод 2.0кВт 3x400В, второй вход обратной связи, DMCNET 1322 $
ASD-A2-3043-F Сервопривод 3.0кВт 3x400В, второй вход обратной связи, DMCNET 1437 $
ASD-A2-4543-F Сервопривод 4,5 кВт 3x400В, второй вход обратной связи, DMCNET 1524 $
ASD-A2-5543-F Сервопривод 5,5 кВт 3x400В, второй вход обратной связи, DMCNET 2473 $
ASD-A2-7543-F Сервопривод 7,5 кВт 3x400В, второй вход обратной связи, DMCNET 2950 $
ASD-M-0721-F Блок управления 3-мя серводвигателями, 3x0.75кВт 1x220В, второй вход обратной связи, высокоскоростная шина DMCNET 2000 $
ASD-M-1521-F Блок управления 3-мя серводвигателями, 3x1.5кВт 1x220В, второй вход обратной связи, высокоскоростная шина DMCNET 2380 $
