Моноблок ПЛК+дисплей TP04P

На данный момент в серию входят 2 модели:

• TP04P-16TP1R с 8DI/8DO
• TP04P-32TP1R с 16DI/16DO

В будущем Delta Electronics планирует выпустить модели с аналоговыми входами/выходами и входами для ввода данных датчиков температуры.

На данный момент в серию входят 2 модели:

• TP04P-16TP1R с 8DI/8DO
• TP04P-32TP1R с 16DI/16DO

В будущем Delta Electronics планирует выпустить модели с аналоговыми входами/выходами и входами для ввода данных датчиков температуры.

Характеристики

Основные характеристики:

• Монохромный экран STN LCD 4.1” (101.8 x 35.24 мм) с разрешением 192 x 64 пикс.
• Flash память: 1Мб / SRAM память: 64Кб
• Цифровые и программируемые функциональные кнопки
• 2 встроенных порта RS-485 (MODBUS ASCII/RTU) / Встроенный порт USB для загрузки программ
• Программируемый начальный экран
• Интегрированное в панель ядро ПЛК серии SS2:
  память программы - 8К шагов
  регистровая память - 5К слов
• Дискретные входы/выходы: 16 или 32


  	Входы		Выходы
  	точек	тип	точек	тип
  TP04P-32TP1R	16	DC (Sinc or Source)	16	Реле
  TP04P-16TP1R	8		8

• Высокоскоростные импульсные входы: 2 х 10кГц
• Прикладные команды ПЛК
• 8000 шагов SRAM для программирования
• Модули цифрового ввода/вывода и аналоговые модули (конвертация A/D, D/A и единиц измерения температуры)
• Опциональная карта копирования программ для быстрого копирования программ и экономии времени
• Встроенные часы реального времени

Конфигурация входов/выходов:

TP04P-32TP1R	TP04P-16TP1R

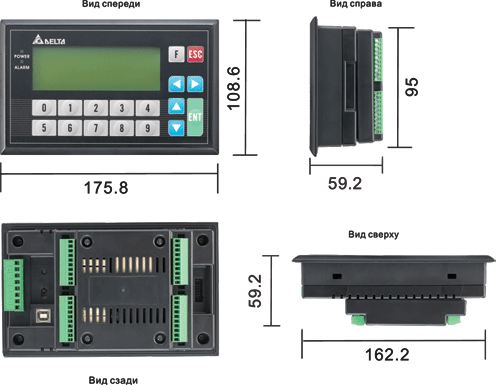

Внешний вид и размеры:

Для работы с панелями этой серии вам понадобятся:

• TPEditor (версии не ниже 1.60) для программирования панели
  (см. также: заметки по работе с панелями TP04P в программе TPEditor v1.60 - technical announcement
• WPLSoft (версии не ниже 2.33) для работы со встроенным ПЛК

Применение

Основные области применения:

• Простейшие станки
• Все типы локальных систем управления: системы ОВК, и прочее оборудование
• Конвееры
• Печатное и текстильное оборудование
• Оборудование пищевой промышленности
• Системы "умный дом"

Статьи о применении TP04P:

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
TP04P-16TP1R Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)	298 $
TP04P-16TP1T Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)	298 $
TP04P-20EXL1T Операторская панель с ПЛК (4,1 STN LCD графическая 192*64 точек, 17 кнопок, 9 диск. вх./16 диск. вых. (NPN)/ 4 аналог. вх./6 аналог. вых./2 вх. для PT-датчика/ 1 вх. тезодатчика, USB, 2xRS485	680 $
TP04P-21EX1R Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых./2 аналог. вх./1 аналог. вых./2 вх. для PT-датчика, 24VDC, 4 строки, 1MB Flash memory, 64 KB RA	359 $
TP04P-21EX1T Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых./2 аналог. вх./1 аналог. вых./2 вх. для PT-датчика, 24VDC, 4 строки, 1MB Flash memory, 64 KB RA	359 $
TP04P-22XA1R Операторская панель с ПЛК (4.1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых. (реле)/4 аналог. вх./2 аналог. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)	342 $
TP04P-22XA1T Операторская панель с ПЛК (4.1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых. (транзистор)/4 аналог. вх./2 аналог. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)	320 $
TP04P-32TP1R Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 16 диск. вх./16 диск. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)	358 $
TP04P-32TP1T Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 16 диск. вх./16 диск. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)	358 $

Документация и софт

Документация и софт:

• TPEditor v1.89 (Среда программирования для панелей TP)
• USB драйвер для DVP-SE и TP04P/TP70P (Windows XP, Windows 7 (32-bit/64-bit))
• WPLSoft v2.42.03 (Cреда программирования для контроллеров DVP. Совместимо с Windows 98, Me, NT4.0, 2000, XP, Vista или Windows 7, Windows 8 (32-bit/64-bit))
• Каталог "Программируемые контроллеры серий DVP/AH500/AS300 и панели оператора DOP/TP"
• Листовка по панелям оператора во встроенным ПЛК серий TP04P / TP70P
