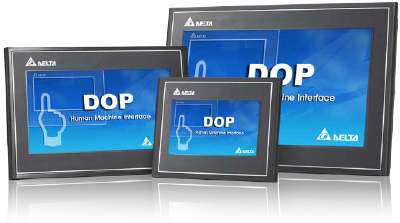

Сенсорные панели оператора DOP-100 (DOP-107BV, DOP-107EG, DOP-110CS)

Новое поколение экономичных панелей оператора серии DOP-100 объединяют в себе новейший высокоскоростной процессор Cortex-A8 и сенсорный экран повышенной яркости, контрастности и насыщенности цвета. Новая серия DOP-100 обладает широкими сетевыми возможностями, такими как встроенный порт Ethernet и коммункационными функциями, включающими FTP, e-mail, удаленный мониторинг по VCN, а также NTP (протокол сетевого времени). Серия DOP-100 поддерживает авторизацию на русском языке.

Новое поколение экономичных панелей оператора серии DOP-100 объединяют в себе новейший высокоскоростной процессор Cortex-A8 и сенсорный экран повышенной яркости, контрастности и насыщенности цвета. Новая серия DOP-100 обладает широкими сетевыми возможностями, такими как встроенный порт Ethernet и коммункационными функциями, включающими FTP, e-mail, удаленный мониторинг по VCN, а также NTP (протокол сетевого времени). Серия DOP-100 поддерживает авторизацию на русском языке.

Характеристики

Модельный ряд и основные характеристики:

DOP-103WQ	DOP-107BV DOP-107DV DOP-107WV DOP-107EG	DOP-110WS
4.3" (480 x 272пикселей)	7" (800 x 480 пикселей) 800x600 для панели DOP-107EG	10.1" (1024 x 600 пикселей)
2 (DOP-103WQ) или 3 комбинированных COM-порта, поддержка RS232 / RS422 / RS485 Поддержка USB Поддержка карты SD в модели DOP-110WS Наличие порта Ethernet ЦПУ: ARM Cortex-A8 (800MHz) Flash память 256 Mб, оперативная память 512 Мб Защита сенсорного экрана по стандарту IP65 ПО для ПК DOPSoft 4.хх совместимо с операционными системами: Windows 7/10

Особенности:

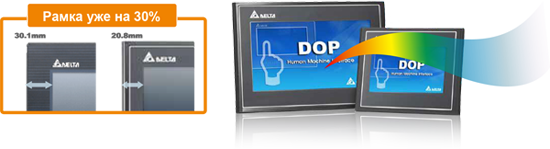

• Усовершенствованный дизайн





  • Более компактный корпус и облегченный вес панели для удобства монтажа
  • Более яркий и светлый дисплей
  • Расширенная библиотека экранных элементов, повышенное качество динамических индикаторов



• Расширенная функциональность рецептов

  • Поддержка группировки 2D/3D рецептов для более гибкого построения баз данных
  • Возможность использования различных форматов данных в одном рецепте
  • Рецепты можно сохранить в формате .csv для их удобного редактирования на компьютере
  • Рецепты можнозагружать через USB, карту SD или функцию FTP сервера

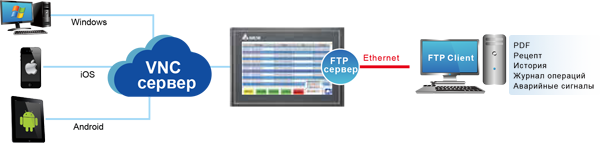

• Широкие сетевые возможности



  • FTP сервер
    Каждая панель является FTP сервером, которым можно управлять для загрузки PDF файлов, рецептов, журналом операций, историей и аварийными сигналами через Ethernet
  • VNC сервер
    Встроенный сервер VNC позволяет удаленный мониторинг и управление панелями DOP-100 через специальные приложения (Windows, iOS, Android)
    Функция блокировки позволяет заблокировать удаленное управление через приложение при работе на объекте во избежание рассинхронизированных команд, при этом функция удаленного мониторинга остается активной.



• Журнал операций
  Для каждого аккаунта свой журнал операций, включающий широкий спектр информации для анализа действий разных пользователей и улучшения эффективности.
• Просмотр PDF файлов
  Возможность просмотра PDF файлов с USB дисков и карт SD. Инструкции по эксплуатации различных устройств всегда будут под рукой.

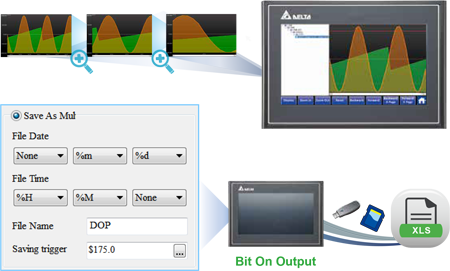

• Архивные данные (история)

  • Возможность создания отчетов с персонифицированными именами файлов и меткой времени через управление битами
  • Просмотр архивных данных с USB диска или SD карты
  • Наличие зума для удобства просмотра данных





• Улучшенная функция аварий

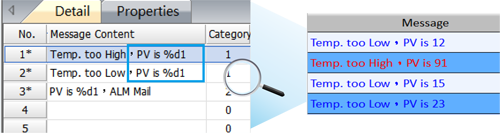

  • Сообщения об авариях содержат данные регистра для упрощения анализа аварий



  • Функция сортировки: возможность сортировки сообщений об аварии по их параметрам

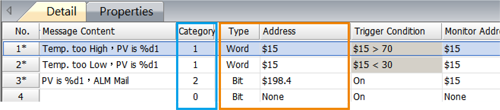

  • Мониторинг смешанных адресов: возможность отслеживания битовых и словных переменных одновременно.

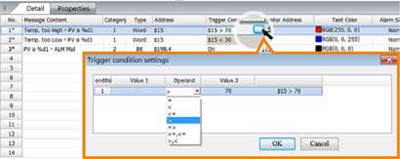

  • Гибкая система установки параметров: параметры аварий можно устанавливать непосредственно в панеле оператора, без применения внешних программ



Применение

Основные области применения:

• Сетевая диспетчеризация
• Все типы локальных систем управления: системы ОВК, станки, и прочее оборудование
• Конвееры
• Печатное и текстильное оборудование
• Оборудование пищевой промышленности
• Системы "умный дом"

Статьи о применении панелей оператора DOP-100:

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
DOP-103BQ TFT LCD дисплей 4.3", 480 x 272, ARM Cortex-A8 800 МГц, Flash ROM 256 MB, RAM 256 MB, USB, 2 COM RS-232/422/485, RTC	241 $
DOP-103WQ TFT LCD дисплей 4.3 480 x 272 пикс., ARM Cortex-A8 800 МГц, flash ROM 256 MB, RAM 512 MB, Ethernet, USB, 2 COM, RTC, поддержка Юникода	341 $
DOP-107BV TFT LCD дисплей 7, 800 x 480, ARM Cortex-A8 800 МГц, Flash ROM 256 MB, RAM 256 MB, USB, 2 COM RS-232/422/485, RTC	311 $
DOP-107DV TFT LCD дисплей 7, 800 x 480, ARM Cortex-A8 800 МГц, Flash ROM 256 MB, RAM 256 MB, Ethernet, USB, 2 COM RS-232/422/485, RTC	410 $
DOP-107CV TFT LCD дисплей 7, 800 x 480, ARM Cortex-A8 800 МГц, Flash ROM 256 MB, RAM 256 MB, USB, 2 COM RS-232/422/485, RTC	415 $
DOP-107EV 7 TFT LCD, 800 x 480, ARM Cortex-A8 800 МГц, Flash ROM 256 MB, RAM 256 MB, Ethernet, USB, 3 COM RS-232/422/485, RTC	421 $
DOP-107EG 7 TFT LCD, 800 x 600, ARM Cortex-A8 800 МГц, Flash ROM 256 MB, RAM 256 MB, Ethernet, USB, 3 COM RS-232/422/485, RTC, карта SD, аудио выход (Временно поставляются без аудио выхода)	410 $
DOP-107WV TFT LCD дисплей 7 (800 x 480 пикс.), 65536 цветов, ARM Cortex-A8 800 МГц, flash ROM 256Мб, RAM 512Мб, Ethernet, USB, COM1/COM2/COM3 (RS-232/422/485), RTC, поддержка Юникода	425 $
DOP-110CS 10.1 TFT LCD, 1024 x 600, ARM Cortex-A8 800 МГц, Flash ROM 256 MB, RAM 256 MB, USB, 3 COM RS-232/422/485, RTC	646 $
DOP-110WS TFT LCD дисплей 10.1 1024 x 600 пикс., 65536 цветов, ARM Cortex-A8 800 МГц, flash ROM 256Мб, RAM 512Мб, Ethernet, USB, COM1/COM2/COM3 (RS-232/422/485), RTC, карта SD, поддержка Юникода	822 $

Документация и софт

Документация и софт:

• DOPSoft 4.00.04.00 (ПО для программирования панелей оператора DOP-100)
• Каталог "Панели оператора серии DOP-100"
• Каталог "Программируемые контроллеры серий DVP/AH500/AS300 и панели оператора DOP/TP"
