Сенсорные панели оператора TP70P со встроенным ПЛК
Категория: Графические панели оператора
Производитель: Delta Electronics
На данный момент в серию входят 5 моделей:
- TP70P-RM0 без входов/выходов, расширение только по RS-485
- TP70P-16TP1R с 8DI/8DO
- TP70P-32TP1R с 16DI/16DO
- TP70P-22XA1R с 8DI/8DO + 4AI/2AO
- TP70P-21EX1R с 8DI/8DO + 4AI/1AO/2PT
Характеристики
-
Основные характеристики:
- Полноцветный сенсорный экран TFT LCD 7” (154 × 85 мм) с разрешением 800 × 480 пикс.
- Flash память: 64Мб / SRAM память: 32Кб
- 2 независимых последовательных коммуникационных порта. Один поддерживает связь ПЛК, второй – связь TP70P.
- Встроенный порт USB для загрузки программ
- Интегрированное в панель ядро ПЛК серии SS2:
память программы - 8К шагов
регистровая память - 5К слов - Дискретные, аналоговые входы/выходы, входы температурных датчиков PT
Входы Выходы точек тип точек тип дискретные аналоговые температуры дискретные аналоговые TP70P-32TP1R 16 - - DC (NPN или PNP) 16 - Реле TP70P-16TP1R 8 - - 8 - TP70P-22XA1R 8 4 - 8 2 TP70P-21EX1R 8 2 2 8 1 - Высокоскоростные импульсные входы: 2 х 10кГц
- Прикладные команды ПЛК
- 8000 шагов SRAM для программирования
- Модули цифрового ввода/вывода и аналоговые модули (конвертация A/D, D/A и единиц измерения температуры)
- Встроенные часы реального времени
- На экране TP70P можно реализовать различные типы объектов, включая кривые в координатах X-Y, круговые счетчики дистанции, диаграммы, индикаторы процессов и аварийную индикацию.

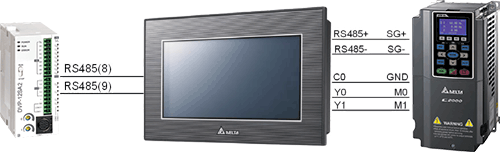

- TP70P поддерживает работу с контроллерами Delta. Может соединяться с сервоприводами, преобразователями частоты и температурными контроллерами Delta.

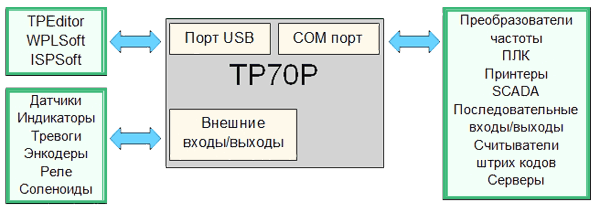

- TP70P – гибкое решение с возможностью подключения к различным внешним устройствам.
Внешний вид и размеры:
TP70P-16TP1R, TP70P-32TP1R,
TP70P-22XA1R, TP70P-21EX1R
TP70P-RM0Для работы с данными панелями вам могут понадобиться:
- TPEditor (версии не ниже 1.85) для программирования панели
- WPLSoft (версии не ниже 2.33) для работы со встроенным ПЛК
- ISPsoft (версии не ниже 2.05) для работы со встроенным ПЛК
Применение
-
Основные области применения:
- Простейшие станки
- Все типы локальных систем управления: системы ОВК, и прочее оборудование
- Конвееры
- Печатное и текстильное оборудование
- Оборудование пищевой промышленности
- Системы "умный дом"
Статьи о применении панелей оператора TP70P:
Модели и Цены
-
Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертойМодель Цена (за единицу) TP70P-16TP1R  Операторская панель с ПЛК (7" TFT LCD сенсорная 800*480 точек, 8 диск. вх./8 диск. вых., 24VDC, 64MB Flash memory, 32KB RAM, USB порт) 416 $ TP70P-21EX1R  Операторская панель с ПЛК (7" TFT LCD сенсорная 800*480 точек, 8 диск. вх./8 диск. вых./2 аналог. вх./1 аналог. вых./2 вх. для PT-датчика, 24VDC, 64MB Flash memory, 32KB RAM, USB порт) 500 $ TP70P-22XA1R  Операторская панель с ПЛК (7" TFT LCD сенсорная 800*480 точек, 8 диск. вх./8 диск. вых./4 аналог. вх./2 аналог. вых., 24VDC, 64MB Flash memory, 32KB RAM, USB порт) 486 $ TP70P-32TP1R  Операторская панель с ПЛК (7" TFT LCD сенсорная 800*480 точек, 16 диск. вх./16 диск. вых., 24VDC, 64MB Flash memory, 32KB RAM, USB порт) 490 $ TP70P-RM0  Операторская панель (7" TFT LCD сенсорная 800*480 точек, RS-485 / RS-232, 24VDC, 64MB Flash memory, 32KB RAM, USB порт) 320 $ Документация и софт
-
Документация и софт:
- TPEditor v1.89 (Среда программирования для панелей TP)
- USB драйвер для DVP-SE и TP04P/TP70P (Windows XP, Windows 7 (32-bit/64-bit))
- WPLSoft v2.42.03 (Cреда программирования для контроллеров DVP. Совместимо с Windows 98, Me, NT4.0, 2000, XP, Vista или Windows 7, Windows 8 (32-bit/64-bit))
- Листовка по панелям оператора со встроенным ПЛК серий TP04P / TP70P
