Беспроводные сетевые адаптеры DVW
Продукция компании Delta для построения простых и экономичных беспроводных локальных сетей WLAN поддерживает множество видов беспроводных соединений, включая беспроводные точки доступа, распределительную систему WDS и клентов. Встроенные последовательные порты 3-в-1 напрямую соединяются к контроллерам, экономя время и затраты на кабельное соединение. Встроенный шлюз для самого распрастраненного коммуникационного протокола MODBUS преобразовывает последовательный MODBUS в MODBUS TCP, без дополнительных усилий соединяет уже установленное оборудование с коммуникационной сетью Ethernet.
Характеристики
-

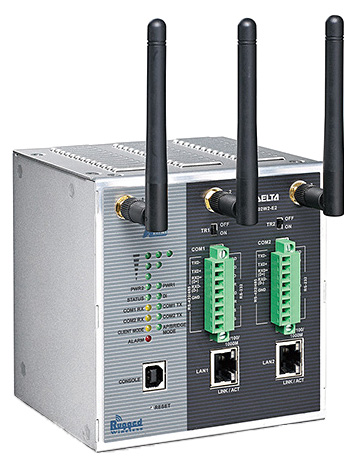

DVW-W02W2-E2
Беспроводной IEEE 802.11 a/b/g/n: 3T3R
3 антенны: 2дБи всенаправленный, коннектор RP-SMA(male)
Макс. скорость передачи данных: 450 мбит/сКоммуникационные порты:
2 Ethernet порта типа RJ45: 10/100/1000Base-T,
автоопределение MDI/MDI-X, автоматическое согласованиеПоследовательная связь:
2 порта последовательного ввода-вывода: RS-232/422/485, клеммный блок (8 контактов на порт), 2кВ защита изоляцииСкорость передачи данных: от 110 бит/с до 921.6 кбит/с
Биты данных: 7, 8
Паритет: нет, четный, нечетный, пробел, маркер
Стоп-биты: 1, 2
Управление потоком: RTS/CTS (только для RS-232), DTR/DSR, XON/XOFF
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (двухжильный): D+, D-, GND
RS-485 (четырехжильный): Tx+, Tx-, Rx+, Rx-, GNDКонсольный порт: разъем USB B-Type
Особенности:
- Соответствует беспроводной технологии IEEE 802.11n, способной на скорость передачи данных до 450мбит/с
- Совместим со стандартом 802.11 a/b/g для простой интеграции в старые системы
- Беспроводные режимы работы: AP, Client CPE, WDS P-T-P, WDS P-T-MP, Repeater
- Технология 3×3 MIMO позволяет увеличить скорость передачи данных

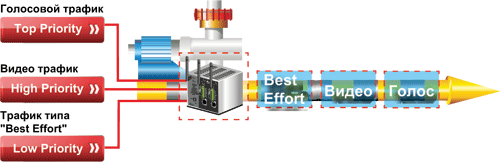

- Беспроводной QoS (IEEE 802.11e, WMM) для приоритетной передачи видео трафика
- Увеличенная безопасность беспроводной передачи: 64/128-bit WEP, WPA / WPA2, WPA-PSK / WPA2-PSK (TKIP/AES) и 802.1X аутентификация

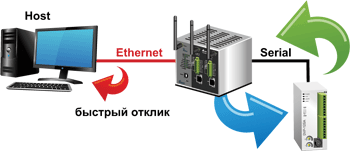

- Может работать как2-х портовый консольный сервер RS-232/422/485-to-Ethernet
- Позволяет до 16 одновременных подключений
- Встроенный 2-х портовый шлюз MODBUS ASCII/RTU -> MODBUS TCP

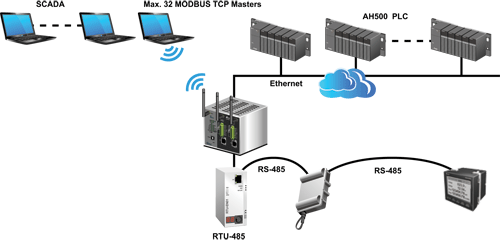

- По проводной или беспроводной связидо 32 ведущих TCP устройств может быть подключено к последовательно подключенным устройствам или каждый мастер последовательной сети может обмениваться данными с 32 ведомыми TCP устройствами
- Встроенная буферная память 20MB, чтобы избежать потери данных при падении связи
- Протокол SNTP для синхронизации времени по компьютерной сети
- Усовершенствованное управление широковещательным/однонаправленным штормом
- Консольный USB интерфейс для быстрого и удобного соединения с компютером
- Поддерживает протокол MODBUS TCP для упрощения удаленного управления по SCADA и другими промышленными утройствами
- Коэффициент использования процессора показывает количество задач, обрабатываемых ЦП в данный момент

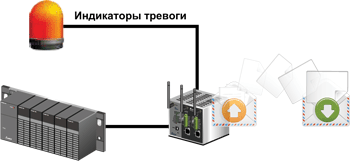

- Автоматическая рассылка предупреждений по email, DI, реле, Syslog & SNMP ловушке
Основные характеристики:
- Напряжение резервного питания: 2 входа 12 ... 48В постоянного тока, клеммники
- Аварийный релейный выход для сигнализации потери связи или пропадания питания
- Без вентилятора, прочный алюминиевый корпус с классом защиты IP40
- Монтаж на DIN-рейку или панель
- Консольный USB интерфейс для простого соединения с ноутбуком
- Широкий диапазон рабочих температур: -40°C ... 75°C
- Сертифицировано по стандартам UL508/60950-1, CE и FCC для требований промышленного применения
Спецификации:
- Поддерживаемые стандарты:
- IEEE 802.11 a/b/g/n Wireless LAN
- IEEE 802.11i Wireless Security
- IEEE 802.11e QoS(WMM)
- IEEE 802.3 10Base-T
- IEEE 802.3u 100Base-T(X)
- IEEE 802.3ab 1000Base-T
- IEEE 802.3x управление потоком
- IEEE 802.1D протокол STP
- IEEE 802.1w протокол RSTP
- IEEE 802.1Q VLAN-тегирование
- IEEE 802.1X аутентификация порта
- Коммутация пакетов: CSMA/CA
- Дискретные входы: 1DI, уровень выключения сигнала: 0~+5В, уровень включения сигнала: +11V~30В, макс. входной ток 6мА
- Аварийные релейные выходы: 1DO, максимальный допустимый ток 5A@24В постоянного тока
- Модуляция РЧ беспроводной связи:
- 802.11a: BPSK, QPSK, 16QAM, 64QAM с OFDM
- 802.11b: DBPSK, DQPSK с DSSS, CCK
- 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM
- 802.11n: BPSK, QPSK, 16QAM, 64QAM с MIMO-OFDM
- Частотный диапазон: 2.400ГГц ~ 5.850ГГц
- 2 переключателя оконечного резистора, 120KΩ
- Кнопка перезагрузки устройства
Применение
-

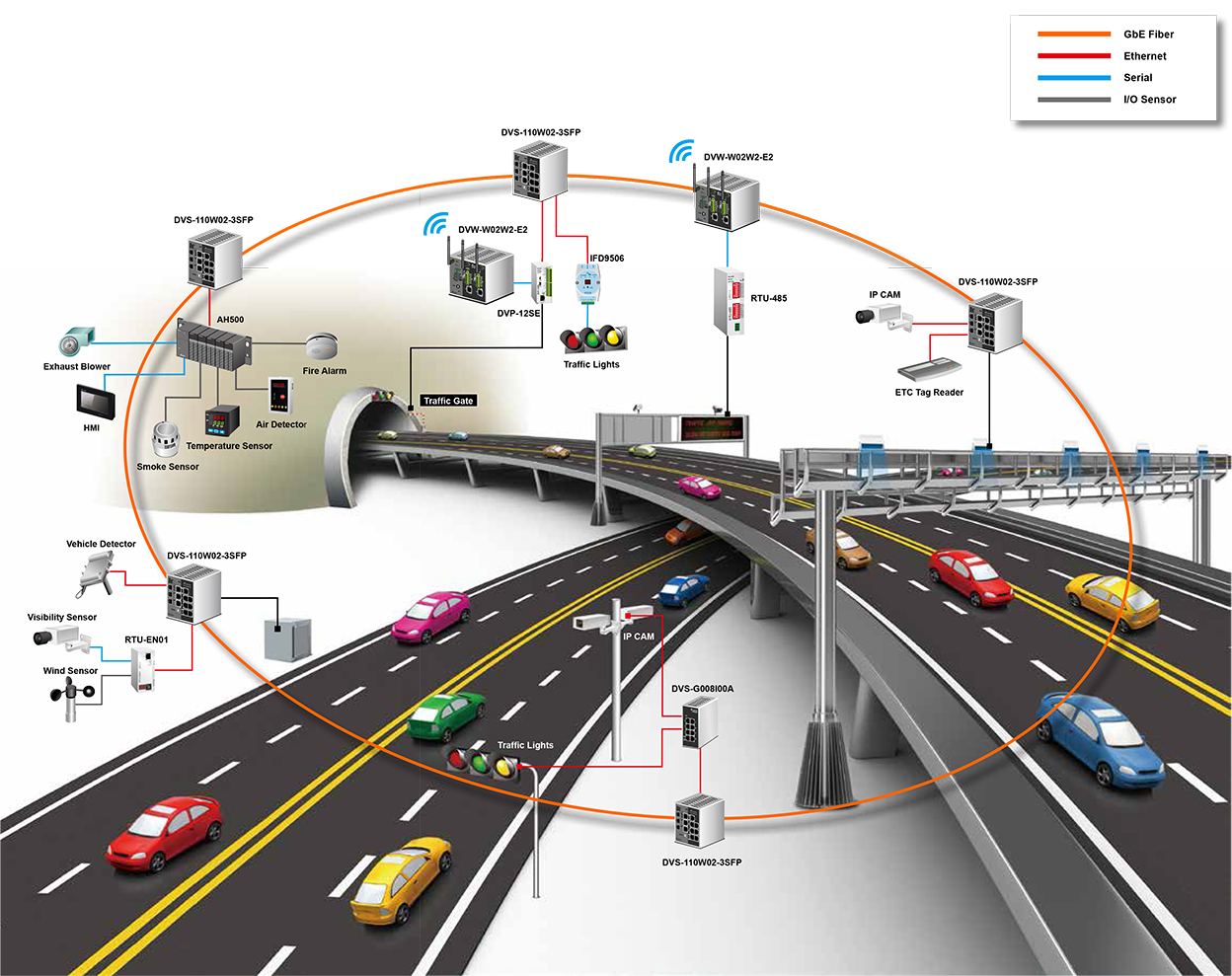

Интеллектуальная транспортная система (ITS)
Интеллектуальная транспортная система интегрирует передовую электронику, информационные технологии и последние достижения в области датчиков для управления в реальном времени дорожной инфраструктурой, пешеходными переходами, трафиком.
Система повышает безопасность, удобство и эффективность использования транспорта, уменьшает выбросы CO и вредное воздействие на окружающую среду, способствует экономическому развитию.
Система сключает в себя:
- Систему мониторинга транспортного потока на автостраде
- Систему управления изменяемыми дорожными знаками и сообщениями
- Систему мониторинга и безопасности туннелей
- Систему автоматического электронного сбора оплаты пользования магистралями.

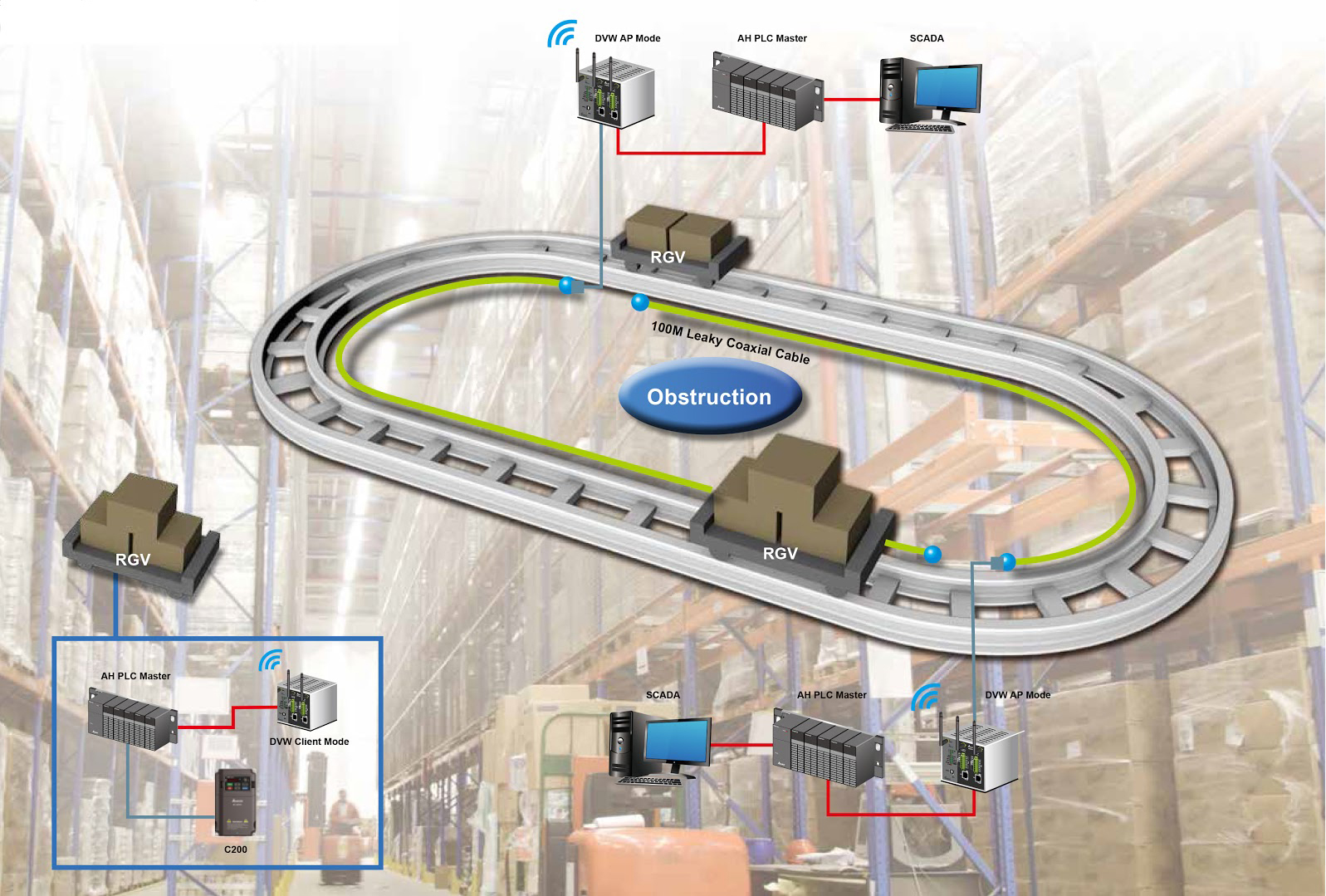

Система управления автоматическим складом с рельсовыми тележками
Технологии беспроводной передачи сигналов могут быть примененны в различных областях. Серия DVW Delta Electronics согласовывается со специальным излучающим коаксиальным кабелем (Leaky CoaXial Cable, LCX) для формирования стабильно расширяемой зоны покрытия Wi-Fi, которая может окружать оборудование, стены, металлические конструкции, передавая сигналы в любой уголок цеха, улучшая доступность Ethernet связи. Она так-же обеспечивает высокоскоростной сбор и обработку параметров объектов в реальном времени. Использование серии Delta DVW совместно с излучающим кабелем для управления рельсовыми тележками помогает операторам достичь высокой эффективности работы поточно-транспортной системы, повысить ее безопасноть, долговечность, удобство обслуживания.
Аналогичные решения могут применяться для:- автоматизации порционного дозирования материалов
- организации беспроводной инфраструктуры инженерных сетей туннелей и железнодорожного транспорта
- обеспечения беспроводной связи между этажами одного и того-же здания
Статьи о применении коммутаторов:
Модели и Цены
-
Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертойМодель Цена (за единицу) DVW-W02W2-E2 Беспроводной сетевой адаптер IEEE 802.11a/b/g/n, точка доступа/мост/клиент/шлюз, 3 антенны, 2 порта Gigabit Ethernet, 2 последовательных порта RS-232/422/485, 2 шлюза MODBUS ASCII/RTU в Modbus TCP 865 $ Документация и софт
-
