Серия DRDN20 представляет собой модуль резервирования 20А (серия вышла взамен устаревшей DR-RDN20), который может использоваться с любыми источниками питания для повышения общей надежности работы системы. Модуль также можно использовать просто для того, чтобы получить бóльший ток с нескольких блоков питания путем слияния на нагрузке. Ключевые особенности продукта включают: входное напряжение 12В/24В/48В на выбор (артикулы DRDN20-12, DRDN20-24, DRDN20-48 соответственно), поддержка систем резервирования 1+1 и 1+N, встроенные контакты для коммутации блоков питания постоянного тока и один токовый выход. Реализованная технология MOSFET позволяет снизить тепловые потери и уменьшить разницу напряжений между входным и выходным напряжениями (падение напряжения), встроенные 2-канальные контакты реле DC OК для контроля состояния БП, сверхширокий диапазон рабочих температур от -40 до +80°C и узкая ширина (32 мм).

Серия DRDN20 представляет собой модуль резервирования 20А (серия вышла взамен устаревшей DR-RDN20), который может использоваться с любыми источниками питания для повышения общей надежности работы системы. Модуль также можно использовать просто для того, чтобы получить бóльший ток с нескольких блоков питания путем слияния на нагрузке. Ключевые особенности продукта включают: входное напряжение 12В/24В/48В на выбор (артикулы DRDN20-12, DRDN20-24, DRDN20-48 соответственно), поддержка систем резервирования 1+1 и 1+N, встроенные контакты для коммутации блоков питания постоянного тока и один токовый выход. Реализованная технология MOSFET позволяет снизить тепловые потери и уменьшить разницу напряжений между входным и выходным напряжениями (падение напряжения), встроенные 2-канальные контакты реле DC OК для контроля состояния БП, сверхширокий диапазон рабочих температур от -40 до +80°C и узкая ширина (32 мм).

Характеристики

Описание

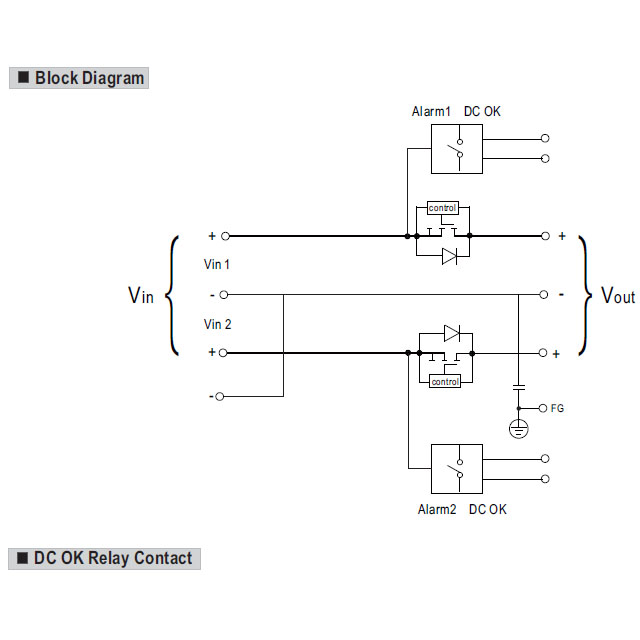

Модуль предназначен для корректного параллельного включения модулей питания, имеет два входа, рассчитан на работу в сетях напряжением 24В по схеме "1+1" или "1+N", имеет схему контроля и сигнализации работоспособности каждого блока питания (сигнал и «сухой» контакт реле).

Технические параметры

Выходное напряжение, В	24
Выходной ток, А	20
Размеры, мм	32x125.2x102
Серия	drdn20
Вес, г	450

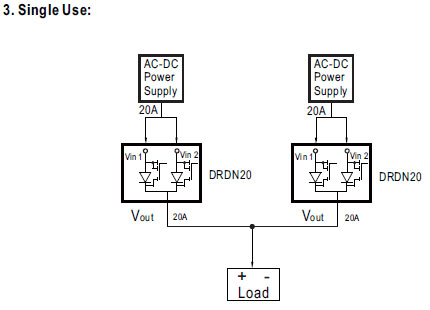

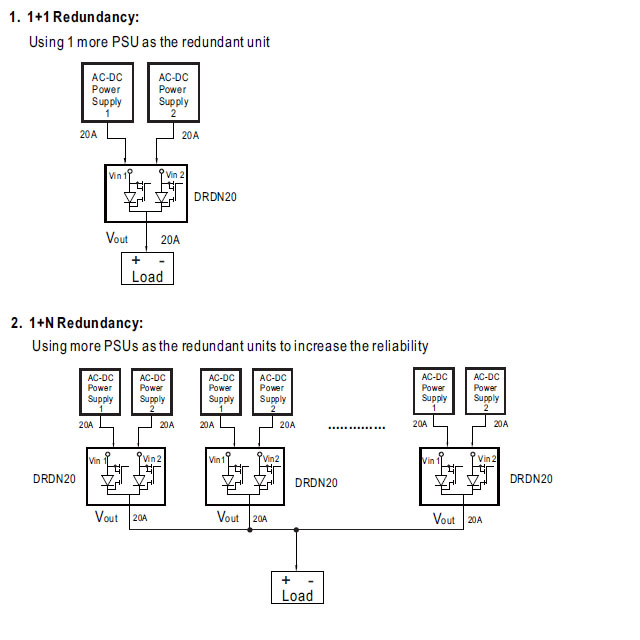

Ниже представлены схемы соединения блоков питания и модулей резервирования:

Применение

Применяются в промышленных и лабораторных цепях вторичного электропитания приборов и автоматики:

• Шкафы управления и автоматики
• Сборочное оборудование и операции
• Строительное оборудование
• Упаковочное и пищевое оборудование
• Станки
• Автомобильная промышленность
• Лабораторное и тестовое оборудования
• Строительная техника
• Освещение
• Автоматизация процессов
• Системы сигнализации
• Транспортные системы

Статьи о применении блоков питания DRDN20:

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
DRDN20-12, модуль резервного питания, 2 входа 9-14В/20А, один выход 20А, падение напряжения до 0.25В, -40...+80°С	23$
DRDN20-24, модуль резервного питания, 2 входа 19…29В/20А, один выход 20А, падение напряжения до 0.25В, 32х125,2х102мм, -40...+80°С	20$
DRDN20-48, модуль резервного питания, 2 входа 36…60В/20А, один выход 20А, падение напряжения до 0.25В, -40...+80°С	32$
