Модули резервного питания DRU / DRR / DRB (DRU-24V40ABN)

Модули резервного питания DRU / DRR / DRB используются с блоками питания DRP, SYNC и др БП Delta для организации систем бесперебойного питания цепей управления.

Модули резервного питания DRU / DRR / DRB используются с блоками питания DRP, SYNC и др БП Delta для организации систем бесперебойного питания цепей управления.

Характеристики

Модуль бесперебойного питания раздельного типа (батареи приобретаются отдельно)

• Легкий и не подверженный коррозии алюминиевый корпус
• Подходит для схем 24В (до 40A)
• Метод зарядки АКБ – постоянный ток 2 А (для зарядки АКБ 15 АЧ потребуется примерно 3,5 часа)
• Встроенная диагностика контактов шины постоянного тока, разрядки и ошибки батарей
• Светодиодная и релейная индикация: полная зарядка АКБ, зарядка АКБ, разрядка АКБ, отсутствие АКБ, переполюсовка на входе или со стороны АКБ
• Среднее время безотказной работы более 500,000 часов (в соответствии с Telcordia SR-332)
• Широкий диапазон рабочей температуры от -20°C до +60°C
• Имеет покрытие печатных плат, обеспечивающее защиту от пыли и химических
  загрязнителей

Модуль DRU предназначен для сохранения работоспособности системы управления при отключении основного питания в течение времени, определяющегося ёмкостью внешних аккумуляторов.

За счёт использования внешних аккумуляторов данный вариант ИБП существенно дешевле, чем интегрированные промышленные ИБП (со встроенными аккумуляторами).

Допускается использование аккумуляторов как на 24 VDC, так и 2-х соединённых последовательно аккумуляторов на 12 VDC. Максимальная рекомендованная ёмкость – 15 АЧ. Тип аккумулятора: запаянный свинцово-кислотный АКБ.

Максимальный ток разрядки, обеспечиваемый модулем DRU, составляет 40 Ампер. Ниже приводится таблица времени поддержки питания 24 VDC при различных токах и ёмкости аккумулятора (напряжение на батареи постепенно снижается до 23 VDC, после чего DRU отключает батарею):

Выходной ток	Время буфферизации
	7.5AH	12AH	15AH
2.5A	6,500 сек	14,500 сек	19,000 сек
5A	3,000 сек	7,000 сек	9,000 сек
10A	1,200 сек	2,400 сек	3,200 сек
20A	400 сек	1,100 сек	1,500 сек
30A	120 сек	450 сек	600 сек
40A	25 сек	200 сек	280 сек

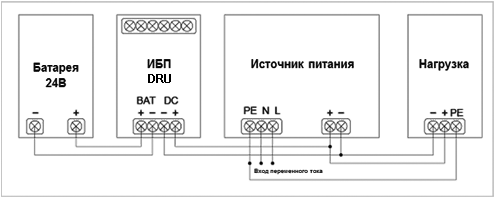

Модуль DRU применяется совместно со вторичными источниками питания типа DRP на 24-28 VDC. Типовая схема включения приводится ниже:

Внимание!
Для корректной работы схемы и нормальной зарядки аккумулятора напряжение на источнике питания DRP нужно поднять до 28 VDC. Следовательно, нагрузка должна быть в состоянии длительно работать от напряжения питания 28 VDC.

---

Модули резервного питания

• Косвенная адресация сигналов реле
• Встроенная диагностика двух шин постоянного тока с индикаторами и сигнальным выходом
• Имеет покрытие печатных плат, обеспечивающее защиту от пыли и химических
  загрязнителей
• Созданы в соответствии с жесткими требованиями промышленных условий эксплуатации для работы на потенциально опасных производствах (Class I Div. 2)
• Простота подключения клемм
• Широкий диапазон входного/выходного напряжения: 22-60 В пост. тока
• Легкий и не подверженный коррозии алюминиевый корпус, даже при наличии глубохих царапин

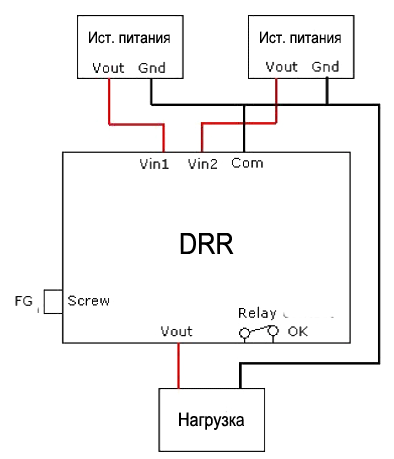

Модуль DRR предназначен для параллельного включения двух вторичных источников питания на одну нагрузку. Типовая схема включения приводится ниже:

В зависимости от соотношения напряжений питания источников возможны два режима работы модуля. Первый режим, когда напряжение на одном источнике больше, чем на втором. Тогда первый источник берёт на себя всю нагрузку, а второй находится в резерве. Если первый источник выходит из строя, то тогда нагрузку берёт на себя второй источник питания.

Второй режим, когда оба источника питания имеют одинаковое напряжение. Тогда нагрузка распределяется равномерно между обоими источниками питания.

Следовательно, оба источника должны иметь регулировку выходного напряжения.



---



  Буферные модули для компенсации провалов напряжения

DRB-24V040ABN	DRB-24V020ABA
Минимальное время буферизации 200мс @ 24В/40A Адаптивные режимы буферизации напряжения: Фиксированный режим при 22В пост. тока Динамический режим для входного напряжения -1В Среднее время безотказной работы более 500,000 часов (в соответствии с Telcordia SR-332)	Минимальное время буферизации 250мс @ 24В/20A Время зарядки < 30 сек Созданы в соответствии с жесткими требованиями промышленных условий эксплуатации для работы на потенциально опасных производствах (Class I Div. 2) Среднее время безотказной работы более 800,000 часов (в соответствии с Telcordia SR-332) Гальваническая развязка Вход и выход на землю: 1.5КВ ac Управляющий сигнал на землю: 1.5КВ ac
Возможно паралельное подключение нескольких модулей для увеличения времени буферизации Легкий и не подверженный коррозии алюминиевый корпус Имеет покрытие печатных плат, обеспечивающее защиту от пыли и химических загрязнителей IP20 Надежная внутренняя защита от перенапряжения, перегрузки и перегрева Соответствует международным стандартам безопасности

Модуль DRB представляет собой конденсаторную батарею со схемой управления и защиты, который предназначен для компенсации кратковременных провалов напряжения («морганий») в цепях 24 VDC.

Наиболее типовая схема подключения приведена ниже:

Применение

Данные серии модулей резервного питания могут применяться как с источниками питания производства Delta Electronics, так и с источниками питания других марок.

Режим резервирования и параллельная работа с модулем DRR

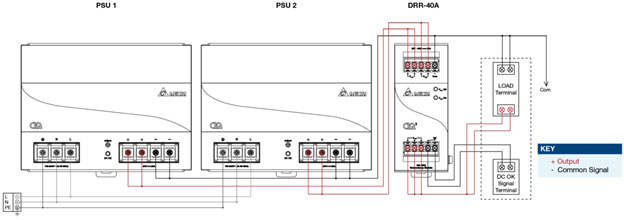

Режим резервирования осуществляется через модуль DRR. Реализуется путем подключения двух источников питания, как показано на схеме, и источник большей мощности возьмет на себя всю нагрузку. Другой источник будет находиться в резерве.

DRR модули могут также использоваться для реализации функции параллельной работы в целях повышения выходной мощности (например 2.5А + 2.5А = 5A или 2.5А + 2.5А + 2.5А + 2.5А = 10.0 A) или распределения токов и, следовательно, усиление электропитания и надежности системы. Модуль DRR позволяет получить хорошее распределение токов между несколькими источниками питания.

Обеспечение резервного питания в случае прерывания или отказа источника питания с помощью модуля DRU

Модуль DRU предназначен для обеспечения бесперебойного питания при пропадании входного напряжения в течение 4,5 минут с помощью внешней батареи емкостью 15 A*ч. ИБП имеют широкий диапазон входного напряжения 24-28В и расширенный диапазон рабочих температур от -20°C до +60°C. Устройство включает в себя релейные контакты для управления батареей и светодиодные индикаторы для отображения состояния батареи.

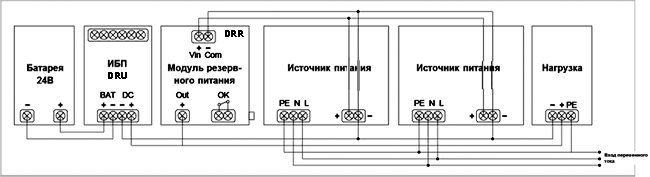

Возможно использование модуля DRR для резервирования и параллельной работы с модулем DRU для бесперебойного питания:

Обеспечение бесперебойного питания при кратковременном падении входного напряжения с помощью буферного модуля DRB

Для обеспечения бесперебойного питания при кратковременном пропадании входного напряжения (не менее 5 сек. при токе нагрузки 1 А и не менее 0,25 сек. при токе нагрузки 20А).

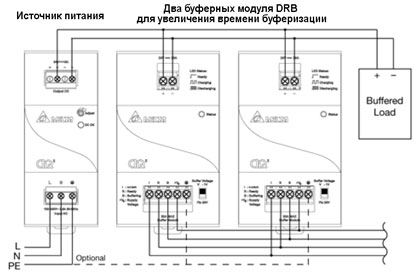

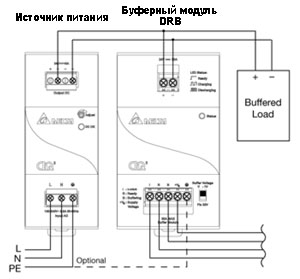

Схема с одним буферным модулем DRB	Схема с несколькими параллельными модулями DRB

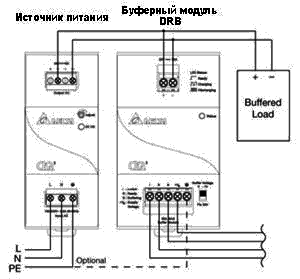

Схема с буферированием части нагрузки

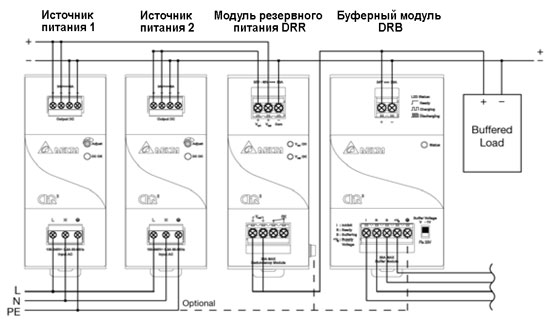

Схема с буферированием всей нагрузки и резервным питанием

Статьи о применении модулей резервного питания DRU/DRR/DRB
