Коммуникационные модули RTU

Производитель:

Для организации станций удаленного ввода-вывода (децентрализованная периферия) используются модули RTU, которые поддерживают несколько интерфейсов: Ethernet, DeviceNet, ProfiBus, ModBus, в которых они участвуют как Slave ведомые. Со стороны контроллера используются интерфейсные модули, которые выполняют роль мастера и ведут обмен данными со станциями распределенной периферии. Это позволяет сократить кабельные трассы, а также за счет конвертируемости интерфейсов реализовывать и беспроводные решения. Станции набираются стандартными модулями ввода-вывода для контроллеров SLIM формата (S-серия).

Характеристики

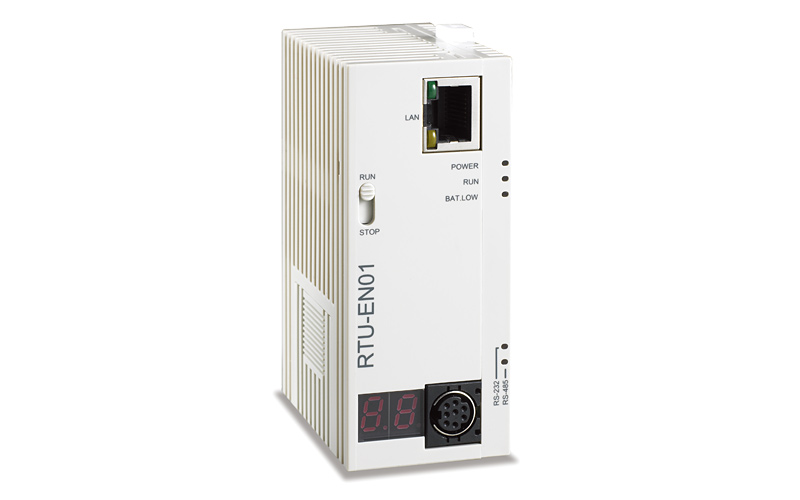

RTU-EN01

Станция удаленного ввода/вывода сети Ethernet

Подержка MODBUS TCP Slave. Может одновременно опрашиваться через сеть Ethernet до 16 ведущими устройствами (ПЛК, панели оператора, SCADA)
Подключение модулей серии DVP-S: до 8 модулей аналогового ввода/вывода, до 16 модулей дискретного ввода/вывода (до 256 каналов)
Работа в качестве шлюза Modbus RTU/ASCII (RS485) в Modbus TCP (Ethernet). К порту RS-485 можно подключить до 32 ведомых модулей MODBUS
Имеет встроенные базовые инструкции ПЛК: таймеры, счетчики, часы реального времени, логические функции IF-THEN
Возможность мониторинга состояния
Позволяет осуществлять настройки и мониторинг через веб-браузер
Виртуальный COM-порт

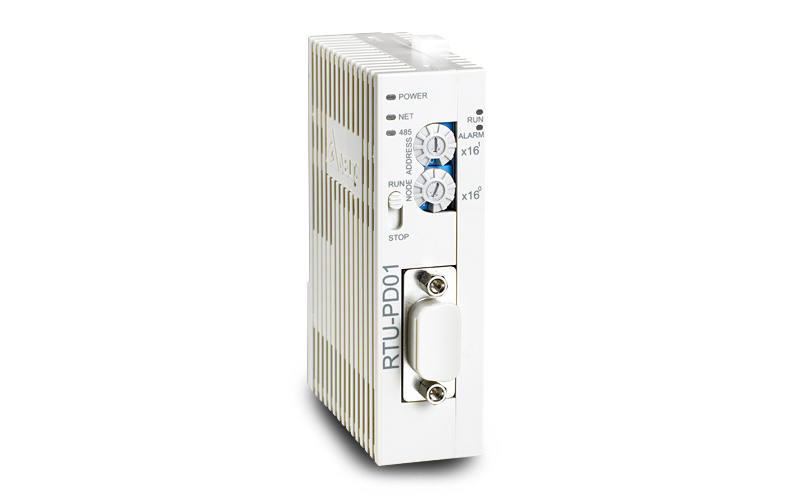

RTU-PD01

Станция удаленного ввода/вывода сети Profibus DP

Поддержка протокола PROFIBUS DP
Автоопределение скорости передачи, максимальная скорость – 12 Мбит/с
Поддержка технологии GSD-файлов для идентификации и циклической передачи данных
Подключение до 8 модулей аналогового ввода/вывода серии DVP-S
Подключение модулей дискретного ввода/вывода серии DVP-S (до 256 каналов)
К порту RS-485 можно подключить до 16 ведомых устройств MODBUS

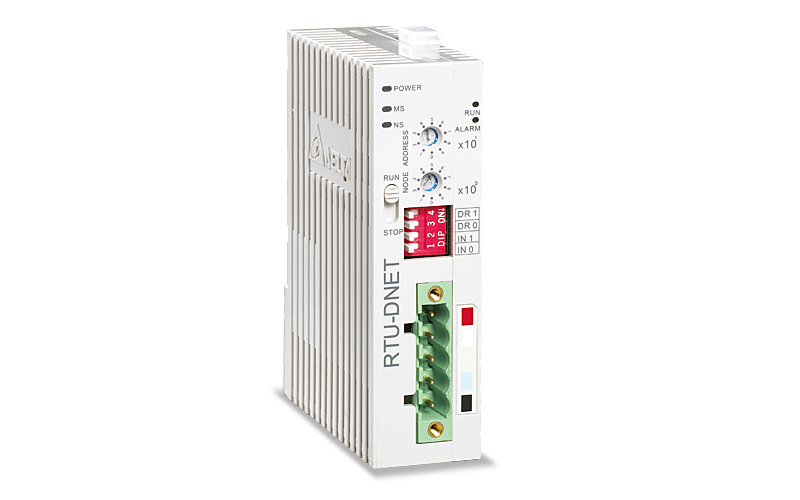

RTU-DNET

Станция удаленного ввода/вывода сети DeviceNet

Поддержка протокола DeviceNet
Поддержка технологии EDS-файлов для идентификации и циклической передачи данных
Подключение до 8 модулей аналогового ввода/вывода серии DVP-S
Подключение модулей дискретного ввода/вывода серии DVP-S (до 256 каналов)
К порту RS-485 можно подключить до 8 ведомых модулей MODBUS
Максимальная скорость передачи данных: 500кб/сек

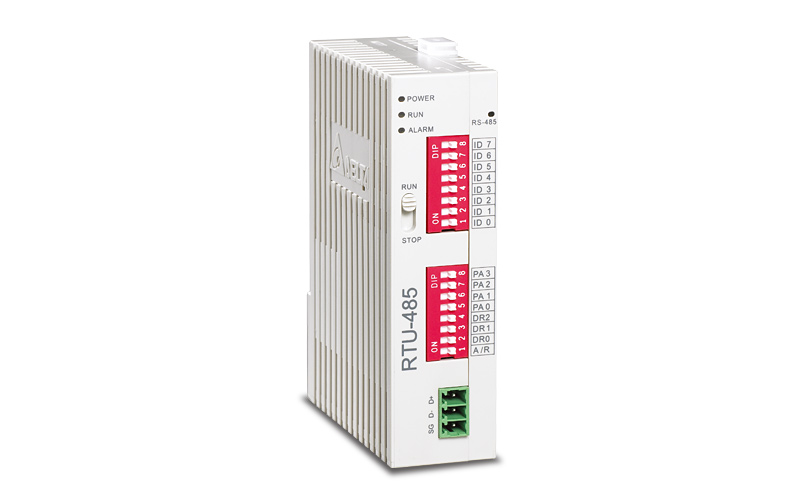

RTU-485

Станция удаленного ввода/вывода по RS-485

Поддержка протокола MODBUS
Подключение до 8 модулей аналогового ввода/вывода серии DVP-S
Подключение модулей дискретного ввода/вывода серии DVP-S (до 256 каналов)
Макс. скорость передачи данных – 115,2 кбит/с

Применение

Коммуникационные модули для реализации удаленной связи базовых станций по коммуникационным интерфейсам Ethernet, Profibus, DeviceNet, Modbus.

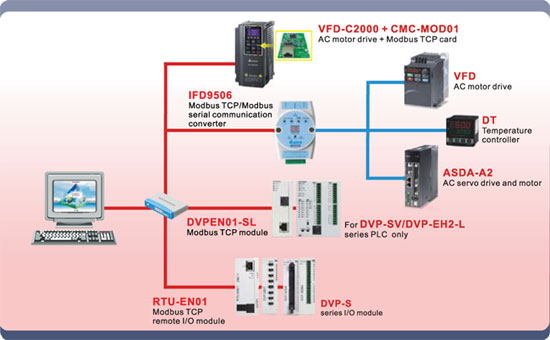

Сеть Ethernet

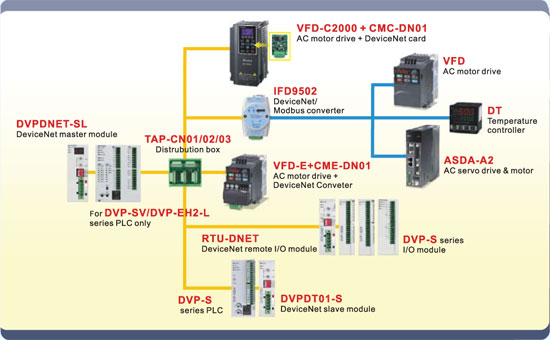

Сеть DeviceNet

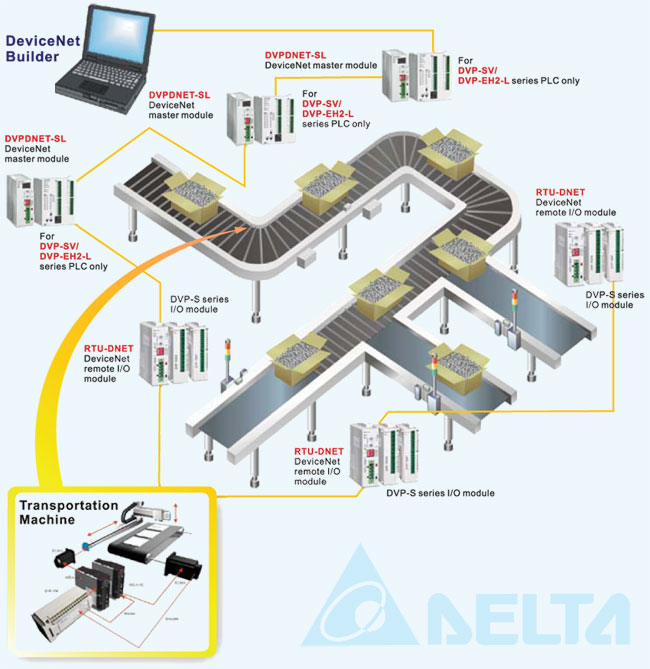

Удаленный мониторинг ввода/вывода

Статьи о применении станций удаленного ввода RTU:

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
RTU-485 Станция удаленного ввода/вывода RS-485	107 $
RTU-DNET Станция удаленного ввода/вывода сети DeviceNet	277 $
RTU-EN01 Модуль для удаленного сбора данных (дискретных и аналоговых сигналов) и передачи в Ethernet	326 $
RTU-PD01 Станция удаленного ввода/вывода сети Profibus DP	492 $
