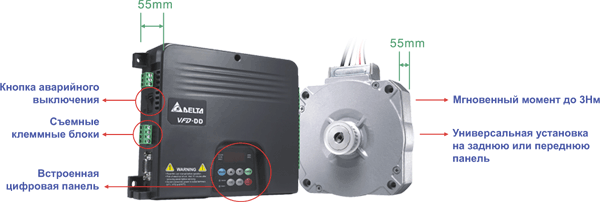

Преобразователь частоты VFD-DD

Специализированные маломощные преобразователи частоты для электропривода дверей лифта.

Специализированные маломощные преобразователи частоты для электропривода дверей лифта.



Характеристики

Основные характеристики

• Диапазон мощности: 1ф/220В 200Вт, 400Вт.
• Работа с асинхронными и синхронными двигателями
• Работа с энкодером или по дискретным датчикам
• Системы защиты и безопасности
• Автотестирование ширины дверей лифта
• Функция автоматического позиционирования после подачи питания
• Быстрое повторное открытие дверей
• Детектирование ошибки закрытия дверей



Встроенные функции управления

• Автоподстройка под ширину двери
  Алгоритм определения ширины дверей:

  • Двери полностью закрываются, и это положение запоминается;
  • Двери полностью открываются, и измеряется пройденный путь;
  • Двери снова закрываются, при этом измеряется путь в обратном направлении. Если перемещение в прямом и обратном направлениях равны, то значение записывается в параметры.
• Плавное движение
  При блокировке движения во время закрывания дверей они будут плавно повторно открыты, что предотвращает вибрации.
• Тестовый режим
  Позволяет легко и просто выполнить проверку качества сборки дверной системы и системы управления.
• Управление асинхронным и синхронным (с постоянными магнитами) двигателем
  Двигатели с постоянными магнитами характеризуются высоким крутящим моментом в сочетании с компактными размерами. Поддерживаются двигатели Delta ECMD-B9 или другие двигатели с постоянными магнитами, оснащенные энкодером. Поддержка асинхронных двигателей с энкодерами (открытый коллектор, напряжение 5-12 В DC)
• Функция безопасности
  Контроль блокировки дверей продолжает работать даже при аппаратных сбоях устройств безопасности. Вы можете быть уверены, что двери откроются при возрастании тока, вызванного блокировкой двери.
• Функция противозажима
  Алгоритм работы: точное определение момента при блокировке двери, дверь остается в неподвижном положении несколько секунд, превышение времени откр./закр., принудительное открывание двери.



Применение

Эта модель может с успехом применяться в любых автоматических системах раздвижных дверей, например в строительстве или на транспорте.

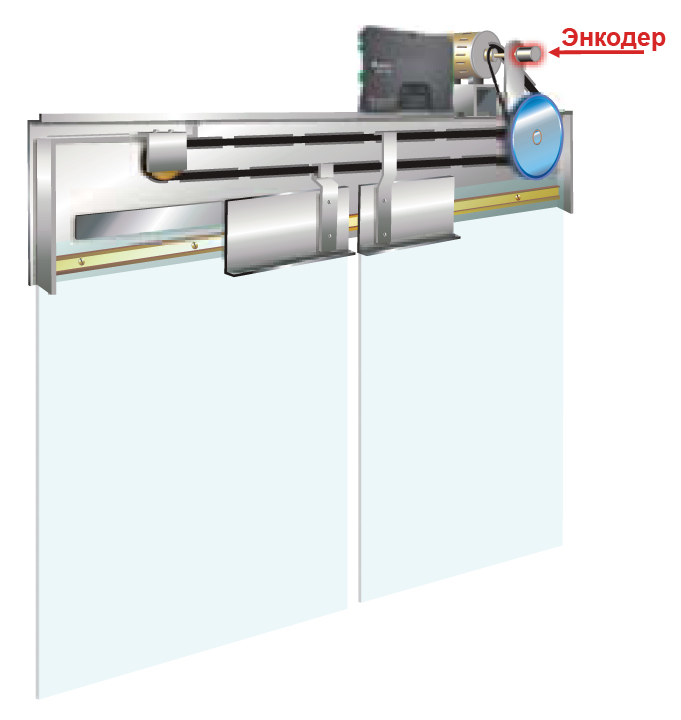

Режим управления расстоянием

Используя данные энкодера, обеспечивает прецизионно точное управление откр./закр. дверей.

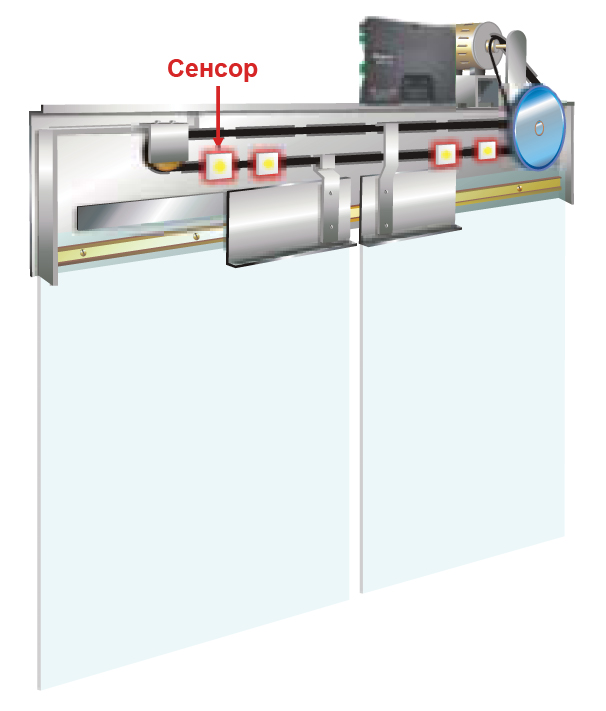

Режим управления скоростью

Поддерживает и асинхронный двигатель (IM), и двигатель с постоянными магнитами (PM) за счет использования 4 сенсорных компонентов для выполнения четких команд откр./закр. дверей.

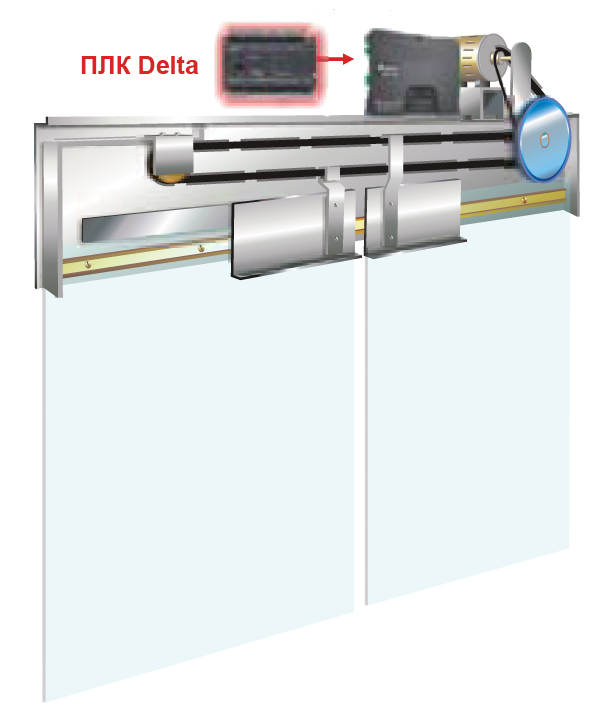

Режим многошаговой скорости

Использует программируемый логический контроллер для управления многошаговыми скоростями.

Статьи о применении преобразователей частоты для электропривода дверей лифта VFD-DD:

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
DPB-N7779  Защитная крышка разъема серводвигателей ECMD-B91608MS / ECMD-B81610MS	7 $
DPB-N7860  Защитная крышка разъема серводвигателя ECMD-B91207MS	8 $
ECMD-B81610MS  Серводвигатель, типоразмер 160 мм, номинальная мощность 100 Вт, момент 3,5 Н*м, скорость вращения 280 об/мин	275 $
ECMD-B91207MS  Серводвигатель, типоразмер 120 мм, номинальная мощность 70 Вт, момент 2,0 Н*м, скорость вращения 350 об/мин	235 $
ECMD-B91608MS  Серводвигатель, типоразмер 160 мм, номинальная мощность 80 Вт, момент 3,0 Н*м, скорость вращения 250 об/мин	263 $
MEC-PG0418S  Кабель питания серводвигателя ECMD, длина 0,37 м	13 $
MEC-PG1018S  Кабель питания серводвигателя ECMD, длина 1,0 м	17 $
MEC-PG2018S  Кабель питания серводвигателя ECMD, длина 2,0 м	28 $
MEC-PG3018S  Кабель питания серводвигателя ECMD, длина 3,0 м	37 $
MEC-SG0426S  Кабель энкодера без разъема D-SUB, длина 0,385 м	12 $
MEC-SG1026C  Кабель энкодера с разъемом D-SUB, длина 1,0 м	23 $
MEC-SG1026S  Кабель энкодера без разъема D-SUB, длина 1,0 м	16 $
MEC-SG2026G  Кабель энкодера с разъемом D-SUB, длина 2,0 м	29 $
MEC-SG2026S  Кабель энкодера без разъема D-SUB, длина 2,0 м	25 $
MEC-SG3026C  Кабель энкодера с разъемом D-SUB, длина 3,0 м	37 $
MEC-SG3026S  Кабель энкодера без разъема D-SUB, длина 3,0 м	34 $
VFD002DD21A  Преобразователь частоты для дверей лифтов, 1х230 В, 0,2 кВт, поддержка синхронных и асинхронных двигателей, встроенный РЧ-фильтр	252 $
VFD002DD21AB  Преобразователь частоты для дверей лифтов, 1х230 В, 0,2 кВт, поддержка синхронных и асинхронных двигателей, встроенный РЧ-фильтр, тормозной ключ, тормозной резистор	306 $
VFD004DD21A  Преобразователь частоты для дверей лифтов, 1х230 В, 0,4 кВт, поддержка синхронных и асинхронных двигателей, встроенный РЧ-фильтр	274 $
VFD004DD21AB  Преобразователь частоты для дверей лифтов, 1х230 В, 0,4 кВт, поддержка синхронных и асинхронных двигателей, встроенный РЧ-фильтр, тормозной ключ, тормозной резистор	324 $

Документация и софт

Документация и софт:

• Обзорный каталог "Преобразователи частоты VFD" на русском языке
• Руководство пользователя на преобразователь частоты VFD-DD на русском языке
