Преобразователь частоты VFD-CH2000 (VFD220CH43A-21)

Преобразователи частоты для подъемно-транспортного оборудования и тяжелых нагрузок. Применяя новейшие технологии, Delta разработала преобразователь частоты нового поколения для крановых применений. Из всех серий они имеют максимальные возможности по перегрузке по току 200% 3 сек. Высокая производительность и прочная конструкция CH2000 в совокупности с большим пусковым моментом и высокой устойчивостью к значительным перегрузкам позволяют существенно повысить эффективность процессов, где используются тяжелые и ударные нагрузки.

Преобразователи частоты для подъемно-транспортного оборудования и тяжелых нагрузок. Применяя новейшие технологии, Delta разработала преобразователь частоты нового поколения для крановых применений. Из всех серий они имеют максимальные возможности по перегрузке по току 200% 3 сек. Высокая производительность и прочная конструкция CH2000 в совокупности с большим пусковым моментом и высокой устойчивостью к значительным перегрузкам позволяют существенно повысить эффективность процессов, где используются тяжелые и ударные нагрузки.

Характеристики

Основные характеристики:

• Частотный преобразователь для управления асинхронным или синхронным двигателем
  Преобразователи частоты серии CH2000 способны управлять как асинхронными двигателями, так и двигателями с постоянными магнитами (PM); в обоих случаях обеспечиваются высокие динамические характеристики и точность позиционирования, управление скоростью и моментом.
• Методы управления:
  1: V/F, 2: SVC, 3: VF+PG, 4: FOC+PG, 5: TQC+PG
• Основные функции управления:
  Управление моментом, управление спуском, переключение управления скоростью/моментом, управление перемещением вперед, Zero-servo управление, преодоление кратковременных провалов питания, определение скорости, обнаружение превышения момента, ограничение момента, до 17 фиксированных скоростей, переключение темпов разгона/замедления, S-образная характеристика разгона/замедления, 3-проводная схема управления, автонастройка на двигатель (статическая и динамическая), задержка, включение/отключение вентилятора, компенсация скольжения, компенсация момента, толчковый режим, задание верхнего/нижнего предела частоты, торможение постоянным током при запуске/останове, торможение повышенным скольжением, ПИД-регулирование (с функцией спящего режима), управление энергосбережением, управление по шине MODBUS, автоматический перезапуск после сбоя, копирование параметров.
• Высокая устойчивость к перегрузкам
  Эта характеристика позволяет применять CH2000 для работы в тяжелых условиях. Допускаются перегрузки до 150% в течение 60 секунд и до 200% в течение 3 секунд.

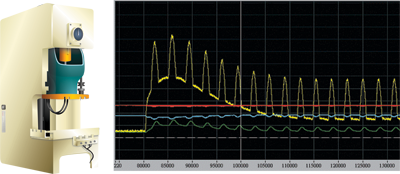

  • Быстрая реакция на ударную нагрузку



    Повышенная выносливость и поддержка напряжения на шине постоянного тока при возникновении пиков нагрузки.


  • Высокий пусковой момент
    Для более точного управления ПЧ CH2000 способен в режиме FOC+PG создавать высокий пусковой момент 200% при низкой скорости.

    Пример для модели мощностью 3.7кВт

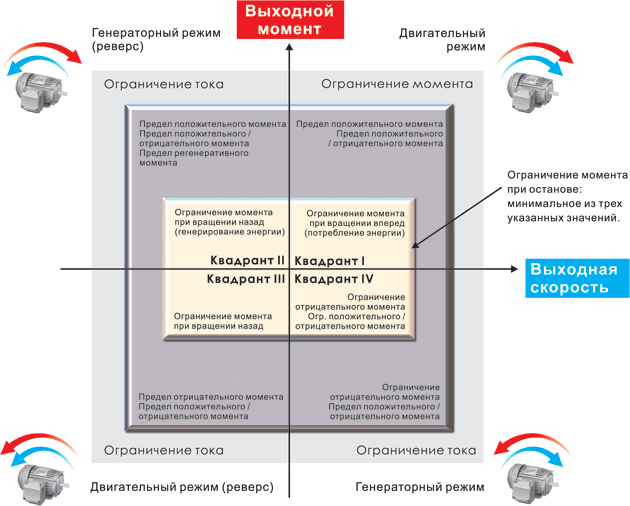

• Гибкая настройка предельных значений тока и момента
  В режиме FOC установка пределов момента помогает защитить оборудование от ударных нагрузок. Задание пределов тока и момента позволяет сделать процесс управления более гибким.






• Функция использования энергии торможения: Deceleration Energy Backup (dEB)
  Данная функция позволяет корректно остановить двигатель при внезапном отключении питания и помогает предотвратить механические повреждения. При восстановлении питания двигатель возвращается к работе на заданной скорости.





• Расширенная крановая функция





  • Управление механическим торможением
    Управление механическим торможением по 8 критериям обеспечивает надежность и безопасность работы сложных применений.

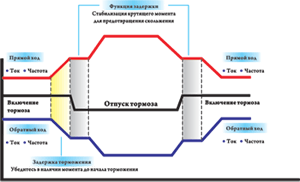

  • Задержка торможения и функция удержания позволяют повысить плавность работы
• Высокоскоростная работа в сети

  • Широкий выбор опциональных плат последовательной связи обеспечат гибкость работы в различных системах
  • Встроенный интерфейс MODBUS
  • Возможность контроля до 8 ведомых устройств по CANopen



  • Поддержка связи со всей продукцией Delta для промышленной автоматизации (имеет встроенные файлы EDS всех устройств)
  • Распознавание всех входов/выходов в сети CANopen
  • Функция планирования для управления движением

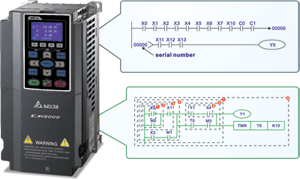

• Интеллектуальная функция ПЛК



  • Встроенный контроллер с объемом программ до 10000 шагов. Распределенное управление и независимая работа легко реализуются с помощью различных сетевых подключений.
  • Протокол CANopen (Ведущий) и функции ПЛК обеспечивают синхронизацию процесса управления и быстрый обмен данными.



• Модульная конструкция с большим количеством опциональных плат и модулей расширения
  • Платы энкодера (PG)
  • Платы расширения входов/выходов
  • Коммуникационные платы
  • Съемные клеммные колодки

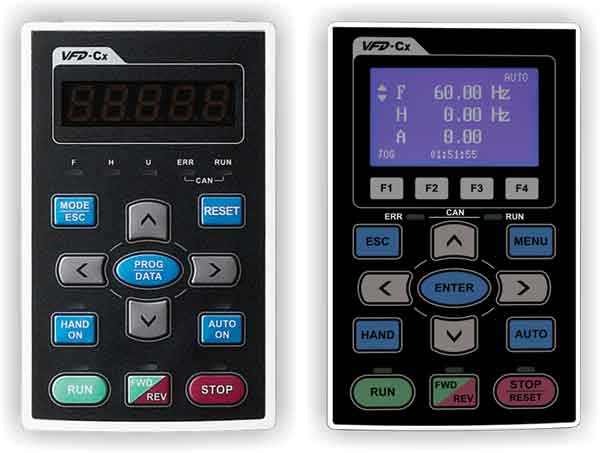

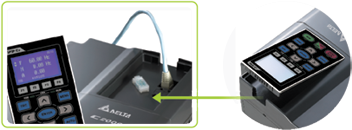

  • Съемный пульт управления и опциональный пульт с LED-дисплеем. Поддержка стандартного кабеля RJ45 для дистанционного управления

  • Быстросъемный вентилятор и RFI переключатель




• Адаптация к промышленным условиям эксплуатации, большой эксплуатационный ресурс в совокупности с контролем времени наработки наиболее важных компонентов обеспечивают длительную и надежную эксплуатацию изделия

  • Рабочая температура от -10 до +50° С
  • Специальное защитное покрытие печатных плат гарантирует долговечную работу в жестких климатических условиях
  • Встроенный дроссель постоянного тока
  • Встроенный ЭМС-фильтр
  • Защита двигателя: электронное защитное термореле
  • Защита от перегрузки по току: Срабатывание электронного предохранителя при превышении током значения, равного 300% от номинального тока (в тяжелом режиме: 220%)
  • Защита от перенапряжения: ПЧ остановится при напряжении на шине постоянного тока выше 410В (для моделей 230В) и 820В (для моделей 460В)
  • Встроенный термодатчик для защиты от перегрева.
  • Ограничение тока при разгоне, торможении и постоянной работе двигателя
  • Защита от тока утечки на землю
  • Радиатор и электронные компоненты полностью изолированы друг от друга. Такая конструкция позволяет отводить тепло, выделяемое силовыми модулями, независимо от охлаждения других компонентов привода.
  • Два возможных способа отведения тепла позволяют выбрать оптимальный способ охлаждения:
    (1) Фланцевый монтаж, при котором тепло от привода может быть рассеяно вне шкафа.
    (2) Традиционный монтаж, при котором алюминиевый радиатор охлаждается управляемым вентилятором.
  • Встроенный тормозной модуль (в моделях до 30кВт включительно)
  • Встроенный дроссель постоянного тока (в моделях от 37кВт и выше)
  • Встроенный RFI-фильтр
  • Соответствие стандартам (CE, UL, cUL)



Краткая таблица моделей:

Uпит, В	Диапазон мощностей, кВт
3Ф/230В	0.75 - 18.5	22 - 75
Тормозной резистор	Встроенный	Опциональный
Дроссель DC	Нет	Встроенный
ЭМС фильтр	Опциональный
Тип корпуса	21 (IP20, NEMA1)	00 (IP00, UL Open Type) / 21 (IP20, NEMA1)
3Ф/460В	0.75 - 30	37 - 280
Тормозной резистор	Встроенный	Опциональный
Дроссель DC	Нет	Встроенный
ЭМС фильтр	Встроенный (для моделей с маркировкой СН4ЕА)	Опциональный
Тип корпуса	21 (IP20, NEMA1)	00 (IP00, UL Open Type) / 21 (IP20, NEMA1)



Сравнение основных характеристик C2000 и CH2000:

	C2000	CH2000
Ток		Для тех же мощностей, что и C2000 выходной ток в ND (но с возможностью перегрузки по SHD)
Режим работы	ND/HD	SHD
Устойчивость к перегрузкам	HD: 150% 60 сек	SHD: 150% 60 сек; 200% 3 сек
Начальный момент	0.5 Гц: 150% 0 Гц: 150% (FOC+PG)	0.5 Гц: 200% 0 Гц: 200% (FOC+PG)
Уровень срабатывания электронного предохранителя (по току)	180%	220%
Перегрузка по току	250%	300%
Аксессуары	Поддерживаются все платы расширения C2000

Применение

Основные области применения:

• Краны и тали



• Полиграфическое и текстильное оборудование



• Обрабатывающие центры
• Штамповочное оборудование
• Промышленные мясорубки
• Фрезерные станки
• Применение с ЧПУ (по оси C)
  Благодаря высокой перегрузочной способности и возможности управлять позиционированием и частотой вращения двигателя ПЧ серии CH2000 могут успешно применяться в станочном приводе оси C, например, в операциях высокоскоростного нарезания резьбы.

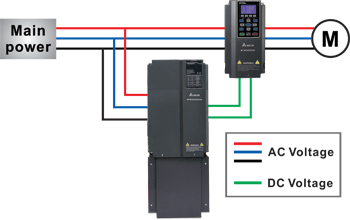

• Применение в связке с регенераторами Delta серии REG2000 дает пользователю возможность работы в четырех квадрантах, что позволяет экономить энергию за счет рекуперации



• Применение в связке с модулями рекуперации Delta серии AFE2000 дает возможность уменьшить пульсации момента и снижает гармонические искажения, тем самым, повышая производительность и помогая экономить энергию



Статьи о применении преобразователей частоты CH2000:

Модели и Цены



Акция!!



Если Вы применяете более дешевые преобразователи частоты других производителей, но готовы попробовать частотные преобразователи Delta Electronics, Мы готовы пойти вам навстречу!
Мы предоставим вам дополнительную скидку на пробную модель и согласуем скидку на длительный период, если Вам понравятся наши преобразователи частоты
Акция распространяется на системных интеграторов и производителей серийного оборудования.
Дополнительные условия и подробности акции уточняйте у менеджеров.

Оплата в рублях по курсу ЦБ (смотрим на Яндексе курс доллара).
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
VFD007CH43A-21  Преобразователь частоты (0,75kW 380V)	562 $
VFD007CH4EA-21  Преобразователь частоты (0,75kW 380V), с РЧ-фильтром	646 $
VFD015CH43A-21  Преобразователь частоты (1,5kW 380V)	615 $
VFD015CH4EA-21  Преобразователь частоты (1,5kW 380V), с РЧ-фильтром	707 $
VFD022CH43A-21  Преобразователь частоты (2,2kW 380V)	722 $
VFD022CH4EA-21  Преобразователь частоты (2,2kW 380V), с РЧ-фильтром	830 $
VFD037CH43A-21  Преобразователь частоты (3,7 kW 380V)	760 $
VFD037CH4EA-21  Преобразователь частоты (3,7kW 380V), с РЧ-фильтром	874 $
VFD055CH43A-21  Преобразователь частоты (5,5kW 380V)	951 $
VFD055CH4EA-21  Преобразователь частоты (5,5kW 380V), с РЧ-фильтром	1094 $
VFD075CH43A-21  Преобразователь частоты (7,5kW 380V)	1239 $
VFD075CH4EA-21  Преобразователь частоты (7,5kW 380V), с РЧ-фильтром	1425 $
VFD110CH43A-21  Преобразователь частоты (11kW 380V)	1450 $
VFD110CH4EA-21  Преобразователь частоты (11kW 380V), с РЧ-фильтром	1668 $
VFD150CH43A-21  Преобразователь частоты (15kW 380V)	1752 $
VFD150CH4EA-21  Преобразователь частоты (15kW 380V), с РЧ-фильтром	2015 $
VFD185CH43A-21  Преобразователь частоты (18,5kW 380V)	1988 $
VFD185CH4EA-21  Преобразователь частоты (18,5kW 380V), с РЧ-фильтром	2286 $
VFD220CH43A-21  Преобразователь частоты (22kW 380V)	2239 $
VFD220CH4EA-21  Преобразователь частоты (22kW 380V), с РЧ-фильтром	2575 $
VFD300CH43A-21  Преобразователь частоты (30kW 380V)	2534 $
VFD300CH4EA-21  Преобразователь частоты (30kW 380V), с РЧ-фильтром	2914 $
VFD370CH43A-21  Преобразователь частоты (37kW 380V)	3123 $
VFD450CH43A-21  Преобразователь частоты (45kW 380V)	4448 $
VFD550CH43A-21  Преобразователь частоты (55kW 380V)	5239 $
VFD750CH43A-21  Преобразователь частоты (75kW 380V)	6724 $
VFD900CH43A-21  Преобразователь частоты (90kW 380V)	7386 $
VFD1100CH43A-21  Преобразователь частоты (110kW 380V)	9053 $
VFD1320CH43A-21  Преобразователь частоты (132kW 380V)	9719 $
VFD1600CH43A-21  Преобразователь частоты (160kW 380V)	12453 $
VFD1850CH43A-21  Преобразователь частоты (185kW 380V)	15911 $
VFD2200CH43A-21  Преобразователь частоты (220kW 380V)	20537 $
VFD2800CH43A-21  Преобразователь частоты (280kW 380V)	22298 $

Документация и софт

Документация и софт:

• VFDSoft V1.542 (ПО для настройки и мониторинга преобразователей частоты VFD)
• Обзорный каталог "Преобразователи частоты VFD" на русском языке
• Руководство по эксплуатации VFD-CH2000 на русском языке Преобразователи частоты (полная версия)
