Преобразователь частоты AD800/AD800B (AD800-4T5D5H/7D5L, AD800-4T011H, AD800B-4T022H/030L)

Производитель: Optimus Drive

Серия AD800 - это частотные преобразователи с широким набором функций для применения в общепромышленных механизмах.

AD800B - это версия с урезанными возможностями, но при этом с хорошим дисконтом для применения в общепромышленных механизмах.





Серия AD800 - это частотные преобразователи с широким набором функций для применения в общепромышленных механизмах.

AD800B - это версия с урезанными возможностями, но при этом с хорошим дисконтом для применения в общепромышленных механизмах.





Характеристики

Основные функции и характеристики частотных преобразователей AD800/AD800B

  • Частотный преобразователь предназначен для общепромышленной нагрузки, регулирование скорости как асинхронных двигателей, так и синхронных машин
  • Управление моментом
  • Тяжелый / Легкий режимы
  • Есть ПИД регулятор для поддержания давления, перепада давления или температуры
  • Есть встроенный тормозной ключ для моделей до 22кВт, торможение постоянным током, и ноу-хау - торможение переменным током без тормозного резистора
  • Имеются две модели управления: Векторный и скалярный режимы работы
  • ПЧ обеспечивает защиту как самого ПЧ, так и двигателя (ток, напряжение)
  • Частотный преобразователь имеет возможность подключать внешний пульт KP01 для выноса, например, на дверь шкафа
  • Потенциометр задания на пульте отсутствует для модели AD800B, но есть возможность управления с потенциометра выносного пульта KP01
  • Возможность работать от 0,01 Гц
  • Модули расширения (для модели AD800), а именно платы обратной связи, коммуникационные платы, возможность работы в сетях PROFIBUS и PROFINET

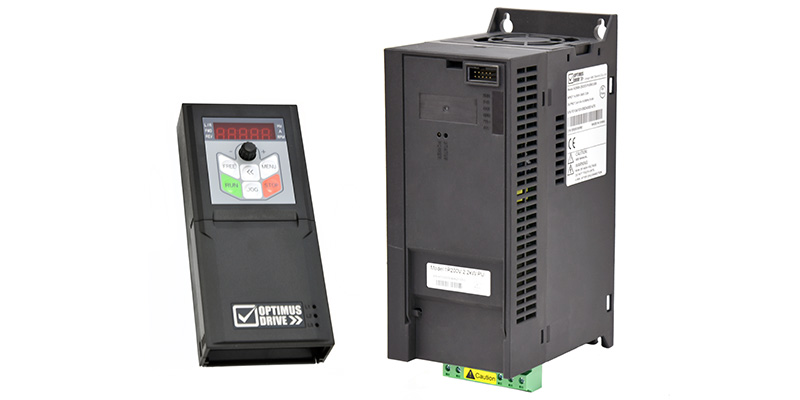

AD800B

Дополнительные функции преобразователей частоты AD800/AD800B

  • Встроенный фильтр ЭМС стандарта С3
  • Есть функция автонастройки двигателя для векторного режима
  • Есть функция автоматического пуска при задании на старт после пропадания питания и перебоях в сети
  • ПИД регулятор имеет функцию "останов насоса при отсутствии расхода" (спящий режим)
  • Есть функция оптимизации потребления энергии
  • Возможность работы в цикле по фиксированным скоростям
  • Встроенный порт Modbus через разъем
  • Защитное покрытие плат 3C3
  • Программное обеспечение для настройки преобразователей частоты, копирования параметров, мониторинга работы и обновления прошивки
  • 36 месяцев (3 года) гарантии на ПЧ (с условием соблюдения условий эксплуатации)

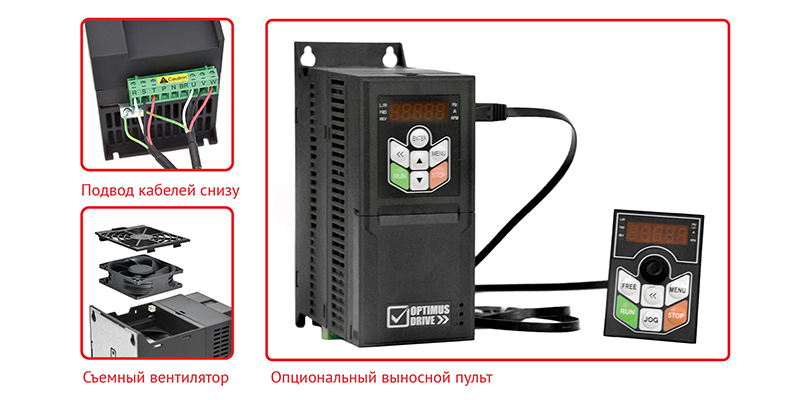

AD800 remote

Варианты исполнения пультов перобразователей частоты AD800 (слева) и AD800B (справа)

AD800 AD800B pult

Подбор тормозного резистора для ПЧ:

Питание ПЧ (В) Мощность ПЧ (H) (кВт) Тормозное сопротивление (Ом) Мощность резистора (Вт)
1×200-240 0.37 ≥200 100
1×200-240 0.75 ≥100 200
1×200-240 1.5 ≥50 400
1×200-240 2.2 ≥35 550
3×380-440 0.75 ≥300 200
3×380-440 1.5 ≥160 400
3×380-440 2.2 ≥100 600
3×380-440 4 ≥75 800
3×380-440 5.5 ≥50 1200
3×380-440 7.5 ≥35 1500
3×380-440 11 ≥25 2500
3×380-440 15 ≥20 3000
3×380-440 18.5 ≥15 3600
3×380-440 22 ≥12 5000

По мощности можно менять в зависимости от инерционности нагрузки и наличия естественных тормозных сил со стороны механизма, а так же от интенсивности торможения.

Применение

Бумагоотрезные устройства, намоточные станки, металло- и деревообрабатывающие станки (главный привод, шпиндель), конвейеры, компрессоры, экструдеры, вентиляторы, насосы, дробилки, грузоподъемные механизмы и др. приводы требующие от ПЧ высоких характеристик.

Статьи о применении преобразователей частоты AD800/AD800B:

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель Цена (за единицу)
AD800-2SD37-PU00CU00 Преобразователь частоты (0,37kW 2,5A 220V) 167$
AD800-2SD75-PU00CU00 Преобразователь частоты (0,75kW 4,5A 220V) 169$
AD800-2S1D5-PU00CU00 Преобразователь частоты (1,5kW 7,5A 220V) 174$
AD800-2S2D2-PU00CU00 Преобразователь частоты (2,2kW 9,6A 220V) 212$
AD800-4TD75H/1D5L-PU00CU00 Преобразователь частоты (0,75/1,5kW 2,3/3,7A 380V) 181$
AD800-4T1D5H/2D2L-PU00CU00 Преобразователь частоты (1,5/2,2kW 3,8/5,3A 380V) 196$
AD800-4T2D2H/4D0L-PU00CU00 Преобразователь частоты (2,2/4kW 5,3/8,5A 380V) 216$
AD800-4T4D0H/5D5L-PU00CU00 Преобразователь частоты (4/5,5kW 9,6/11,2A 380V) 253$
AD800-4T5D5H/7D5L-PU00CU00 Преобразователь частоты (5,5/7,5kW 13/15,5A 380V) 302$
AD800-4T7D5H/011L-PU00CU00 Преобразователь частоты (7,5/11kW 17/22A 380V) 350$
AD800-4T011H/015L-PU00CU00 Преобразователь частоты (11/15kW 25/31A 380V) 495$
AD800-4T015H/18DL-PU00CU00 Преобразователь частоты (15/18,5kW 32/36A 380V) 578$
AD800-4T18DH/022L-PU00CU00 Преобразователь частоты (18,5/22kW 38/42,5A 380V) 732$
AD800-4T022H/030L-PU00CU00 Преобразователь частоты (22/30kW 45/56A 380V) 770$
AD800-4T030H/037L-PU00CU00 Преобразователь частоты (30/37kW 61/71A 380V) 1073$
AD800-4T037H/045L-PU00CU00 Преобразователь частоты (37/45kW 75/90A 380V) 1155$
AD800-4T045H/055L-PU00CU00 Преобразователь частоты (45/55kW 91/104A 380V) 1485$
AD800-4T055H/075L-PU00CU00 Преобразователь частоты (55/75kW 112/145A 380V) 1989$
AD800-4T075H/090L-PU00CU00 Преобразователь частоты (75/90kW 150/175A 380V) 2200$
AD800-4T090H/110L-PU00CU00 Преобразователь частоты (90/110kW 180/202A 380V) 2750$
AD800-4T110H/132L-PU00CU0H Преобразователь частоты (110/132kW 215/255A 380V) 3438$
AD800-4T132H/160L-PU00CU0H Преобразователь частоты (132/160kW 260/305A 380V) 4400$
AD800-4T160H/185L-PU00CU0H Преобразователь частоты (160/185kW 316/350A 380V) 5115$
AD800-4T185H/200L-PU00CU0H Преобразователь частоты (185/200kW 365/385A 380V) 6389$
AD800-4T200H/220L-PU00CU0H Преобразователь частоты (200/220kW 395/425A 380V) 7013$
AD800-4T220H/250L-PU00CU0H Преобразователь частоты (220/250kW 435/461A 380V) 7819$
AD800-4T250H/280L-PU00CU0H Преобразователь частоты (250/280kW 480/525A 380V) 8991$
AD800-4T280H/315L-PU00CU0H Преобразователь частоты (280/315kW 540/585A 380V) 10164$
AD800-4T315H/355L-PU00CU0H Преобразователь частоты (315/355kW 605/634A 380V) 11471$
AD800-4T355H/415L-PU00CU0H Преобразователь частоты (355/415kW 660/725A 380V) 13110$
AD800-4T415H/450L-PU00CU0H Преобразователь частоты (415/450kW 745/805A 380V) 15978$
AD800-4T450H-PU00CU0H Преобразователь частоты (450kW 827A 380V) 15817$
AD800-4T500-PU00CU0H Преобразователь частоты (500kW 918A 380V) 19036$
AD800-4T560-PU00CU0H Преобразователь частоты (560kW 1028A 380V) 21900$
AD800-4T630-PU00CU0H Преобразователь частоты (630kW 1157A 380V) 24400$
AD800-2SD37-PU01 Преобразователь частоты (0,37kW 2,5A 220V) 140$
AD800-2SD75-PU01 Преобразователь частоты (0,75kW 4,5A 220V) 140$
AD800-2S1D5-PU01 Преобразователь частоты (1,5kW 7,5A 220V) 148$
AD800-2S2D2-PU01 Преобразователь частоты (2,2kW 9,6A 220V) 186$
AD800-4TD75H/1D5L-PU01 Преобразователь частоты (0,75/1,5kW 2,3/3,7A 380V) 156$
AD800-4T1D5H/2D2L-PU01 Преобразователь частоты (1,5/2,2kW 3,8/5,3A 380V) 171$
AD800-4T2D2H/4D0L-PU01 Преобразователь частоты (2,2/4kW 5,3/8,5A 380V) 192$
AD800-4T4D0H/5D5L-PU01 Преобразователь частоты (4/5,5kW 9,6/11,2A 380V) 231$
AD800-4T5D5H/7D5L-PU01 Преобразователь частоты (5,5/7,5kW 13/15,5A 380V) 282$
AD800-4T7D5H/011L-PU01 Преобразователь частоты (7,5/11kW 17/22A 380V) 333$
AD800-4T011H/015L-PU01 Преобразователь частоты (11/15kW 25/31A 380V) 489$
AD800-4T015H/18DL-PU01 Преобразователь частоты (15/18,5kW 32/36A 380V) 576$
AD800-4T18DH/022L-PU01 Преобразователь частоты (18,5/22kW 38/42,5A 380V) 736$
AD800-4T022H/030L-PU01 Преобразователь частоты (22/30kW 45/56A 380V) 776$
AD800-2SD37-PU00 Преобразователь частоты (0,37kW 2,5A 220V) 131$
AD800-2SD75-PU00 Преобразователь частоты (0,75kW 4,5A 220V) 131$
AD800-2S1D5-PU00 Преобразователь частоты (1,5kW 7,5A 220V) 139$
AD800-2S2D2-PU00 Преобразователь частоты (2,2kW 9,6A 220V) 179$
AD800-4TD75H/1D5L-PU00 Преобразователь частоты (0,75/1,5kW 2,3/3,7A 380V) 147$
AD800-4T1D5H/2D2L-PU00 Преобразователь частоты (1,5/2,2kW 3,8/5,3A 380V) 162$
AD800-4T2D2H/4D0L-PU00 Преобразователь частоты (2,2/4kW 5,3/8,5A 380V) 183$
AD800-4T4D0H/5D5L-PU00 Преобразователь частоты (4/5,5kW 9,6/11,2A 380V) 223$
AD800-4T5D5H/7D5L-PU00 Преобразователь частоты (5,5/7,5kW 13/15,5A 380V) 273$
AD800-4T7D5H/011L-PU00 Преобразователь частоты (7,5/11kW 17/22A 380V) 324$
AD800-4T011H/015L-PU00 Преобразователь частоты (11/15kW 25/31A 380V) 476$
AD800-4T015H/18DL-PU00 Преобразователь частоты (15/18,5kW 32/36A 380V) 563$
AD800-4T18DH/022L-PU00 Преобразователь частоты (18,5/22kW 38/42,5A 380V) 724$
AD800-4T022H/030L-PU00 Преобразователь частоты (22/30kW 45/56A 380V) 764$
AD800-4T030H/037L-PU00 Преобразователь частоты (30/37kW 61/71A 380V) 1082$
AD800-4T037H/045L-PU00 Преобразователь частоты (37/45kW 75/90A 380V) 1168$
AD800-4T045H/055L-PU00 Преобразователь частоты (45/55kW 91/104A 380V) 1514$
AD800-4T055H/075L-PU00 Преобразователь частоты (55/75kW 112/145A 380V) 2041$
AD800-4T075H/090L-PU00 Преобразователь частоты (75/90kW 150/175A 380V) 2263$
AD800-4T090H/110L-PU00 Преобразователь частоты (90/110kW 180/202A 380V) 2840$
AD800B-2SD37-PU0BCU0B Преобразователь частоты (0,37kW 2,5A 220V) 99$
AD800B-2SD75-PU0BCU0B Преобразователь частоты (0,75kW 4,5A 220V) 127$
AD800B-2S1D5-PU0BCU0B Преобразователь частоты (1,5kW 7,5A 220V) 121$
AD800B-2S2D2-PU0BCU0B Преобразователь частоты (2,2kW 9,6A 220V) 138$
AD800B-4TD75H/1D5L-PU0BCU0B Преобразователь частоты (0,75/1,5kW 2,3/3,7A 380V) 163$
AD800B-4T1D5H/2D2L-PU0BCU0B Преобразователь частоты (1,5/2,2kW 3,8/5,3A 380V) 176$
AD800B-4T2D2H/4D0L-PU0BCU0B Преобразователь частоты (2,2/4kW 5,3/8,5A 380V) 194$
AD800B-4T4D0H/5D5L-PU0BCU0B Преобразователь частоты (4/5,5kW 9,6/11,2A 380V) 228$
AD800B-4T5D5H/7D5L-PU0BCU0B Преобразователь частоты (5,5/7,5kW 13/15,5A 380V) 272$
AD800B-4T7D5H/011L-PU0BCU0B Преобразователь частоты (7,5/11kW 17/22A 380V) 315$
AD800B-4T011H/015L-PU0BCU0B Преобразователь частоты (11/15kW 25/31A 380V) 468$
AD800B-4T015H/18DL-PU0BCU0B Преобразователь частоты (15/18,5kW 32/36A 380V) 547$
AD800B-4T18DH/022L-PU0BCU0B Преобразователь частоты (18,5/22kW 38/42,5A 380V) 692$
AD800B-4T022H/030L-PU0BCU0B Преобразователь частоты (22/30kW 45/56A 380V) 729$
AD800В-4T030H/037L-PU0BCU0В Преобразователь частоты (30/37kW 61/71A 380V) 1019$
AD800В-4T037H/045L-PU0BCU0В Преобразователь частоты (37/45kW 75/90A 380V) 1098$
AD800В-4T045H/055L-PU0BCU0В Преобразователь частоты (45/55kW 91/104A 380V) 1411$
AD800B-2SD37-PU0B Преобразователь частоты (0,37kW 2,5A 220V) 86$
AD800B-2SD75-PU0B Преобразователь частоты (0,75kW 4,5A 220V) 90$
AD800B-2S1D5-PU0B Преобразователь частоты (1,5kW 7,5A 220V) 94$
AD800B-2S2D2-PU0B Преобразователь частоты (2,2kW 9,6A 220V) 103$
AD800B-4TD75H/1D5L-PU0B Преобразователь частоты (0,75/1,5kW 2,3/3,7A 380V) 127$
AD800B-4T1D5H/2D2L-PU0B Преобразователь частоты (1,5/2,2kW 3,8/5,3A 380V) 141$
AD800B-4T2D2H/4D0L-PU0B Преобразователь частоты (2,2/4kW 5,3/8,5A 380V) 160$
AD800B-4T4D0H/5D5L-PU0B Преобразователь частоты (4/5,5kW 9,6/11,2A 380V) 193$
AD800B-4T5D5H/7D5L-PU0B Преобразователь частоты (5,5/7,5kW 13/15,5A 380V) 237$
AD800B-4T7D5H/011L-PU0B Преобразователь частоты (7,5/11kW 17/22A 380V) 279$
AD800B-4T011H/015L-PU0B Преобразователь частоты (11/15kW 25/31A 380V) 433$
AD800B-4T015H/18DL-PU0B Преобразователь частоты (15/18,5kW 32/36A 380V) 509$
AD800B-4T18DH/022L-PU0B Преобразователь частоты (18,5/22kW 38/42,5A 380V) 653$
AD800B-4T022H/030L-PU0B Преобразователь частоты (22/30kW 45/56A 380V) 691$
