Рассмотрим один из традиционно популярных способов восстановления исходной геометрии изношенных деталей или нанесения металлов на поверхность цилиндрических деталей. В фокусе внимания – ручная сварка и дуговая наплавка: по какой технологии они проводятся, что за нюансы при этом возникают, есть ли плюсы, минусы - это все мимо, статья про сборку шкафа.
Шкаф силовой предусматривает два режима работы: рабочий с низкой скоростью подачи и быстрый ход для холостого перемещения наплавочной головки. Вращение заготовки осуществляется со стороннего привода, а вот подача (перемещение наплавочной головки вдоль оси вращения) осуществляется приводом на шаговом двигателе. Если подать на шаговый двигатель импульсы сразу, двигатель будет буксовать, нужно использовать рампу разгона и торможения, с чем просто и лаконично справляется контроллер DVP-12SA2. Для выдачи информации о скорости используется дисплей СМИ-2, который связан с ПЛК по Modbus.
Шкаф управления станка автоматической наплавки

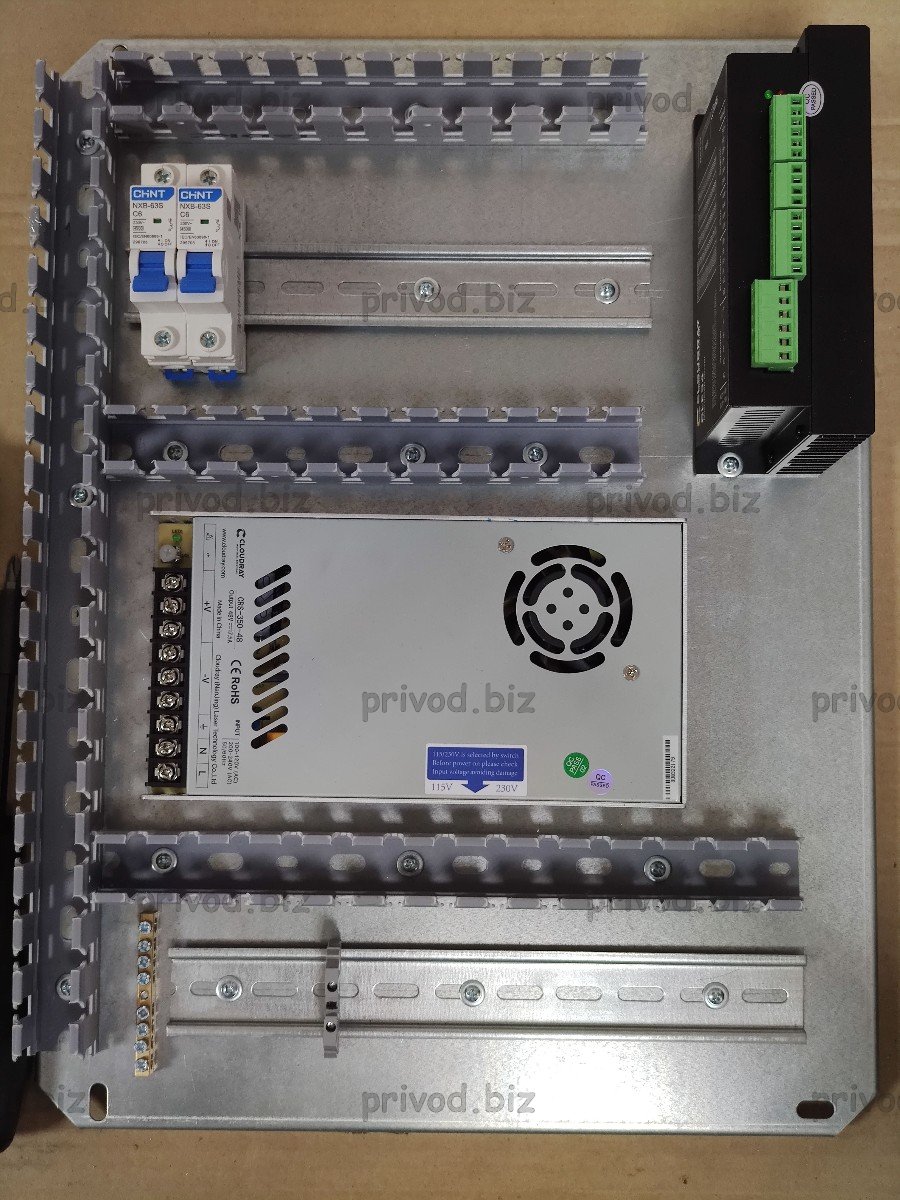

Начало сборки. Шкаф управления станком автоматической наплавки, управление осуществляется с помощью пульта со встроенным индикатором СМИ-2, задание передается на контроллер DVP-12SA2, использованы высокоскоростные выходы, осуществлена рампа разгона и торможения, привод шагового двигателя отвечает за подачу наплавочной головки.
Система управления шаговым приводом наплавочной головки станка автоматической наплавки

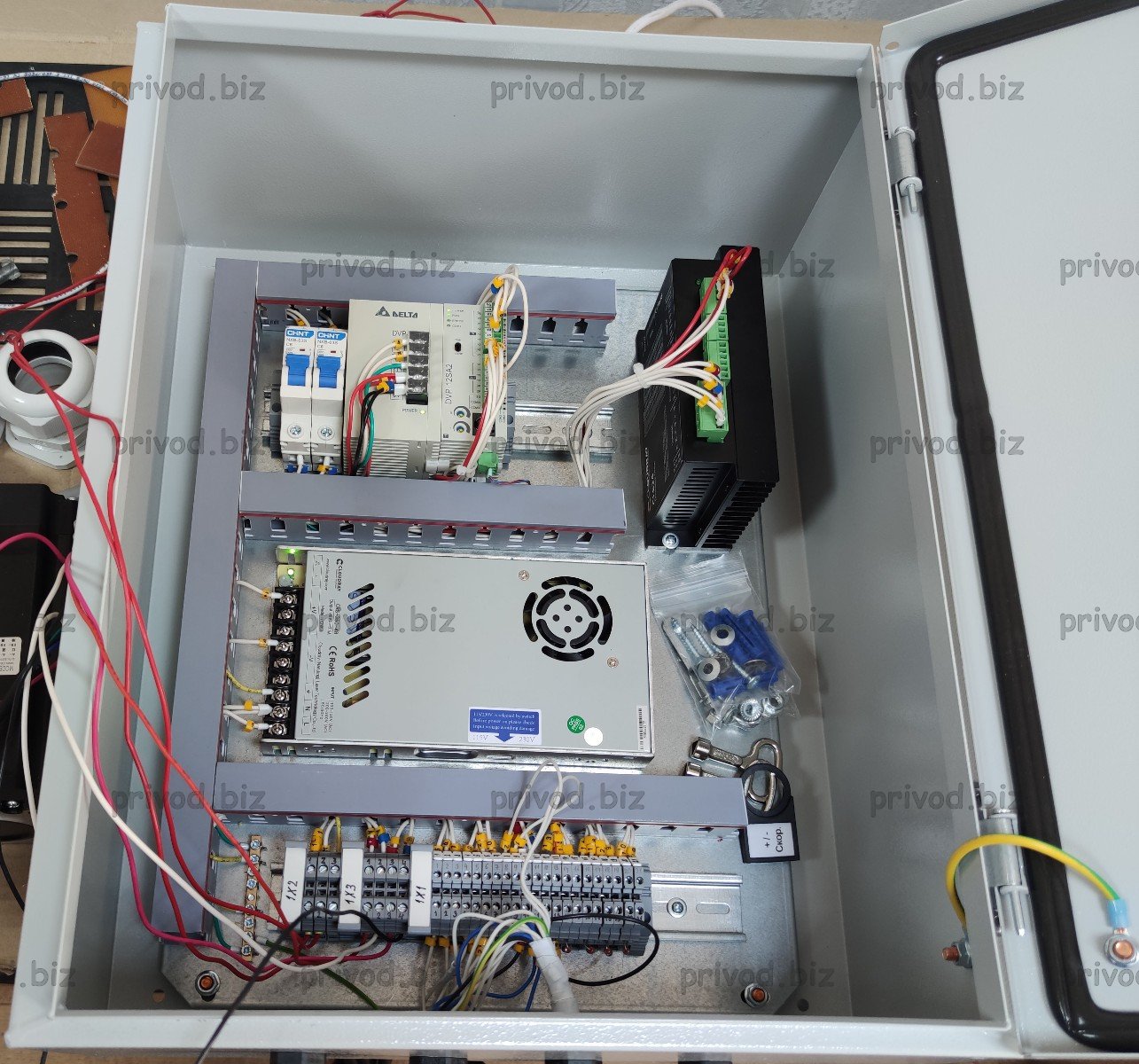

Результат. Шкаф управления станком автоматической наплавки, управление осуществляется с помощью пульта со встроенным индикатором СМИ-2, задание передается на контроллер DVP-12SA2, использованы высокоскоростные выходы, осуществлена рампа разгона и торможения, привод шагового двигателя отвечает за подачу наплавочной головки.
Станок автоматической наплавки, нужно регулировать шаг наплавки

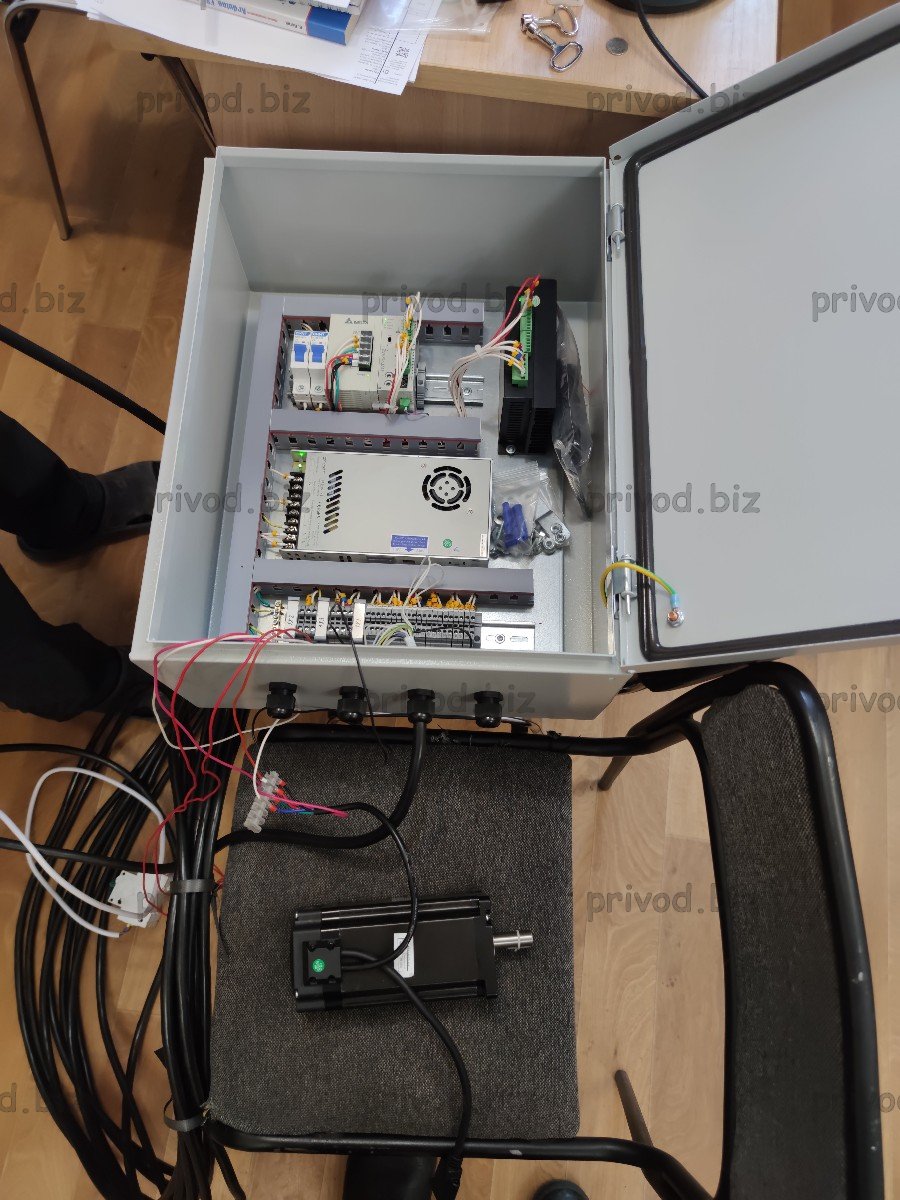

Тестовые испытания. Шкаф управления станком автоматической наплавки, управление осуществляется с помощью пульта со встроенным индикатором СМИ-2, задание передается на контроллер DVP-12SA2, использованы высокоскоростные выходы, осуществлена рампа разгона и торможения, привод шагового двигателя отвечает за подачу наплавочной головки.
Головка для наплавки должна равномерно смещаться вдоль детали при ее вращении

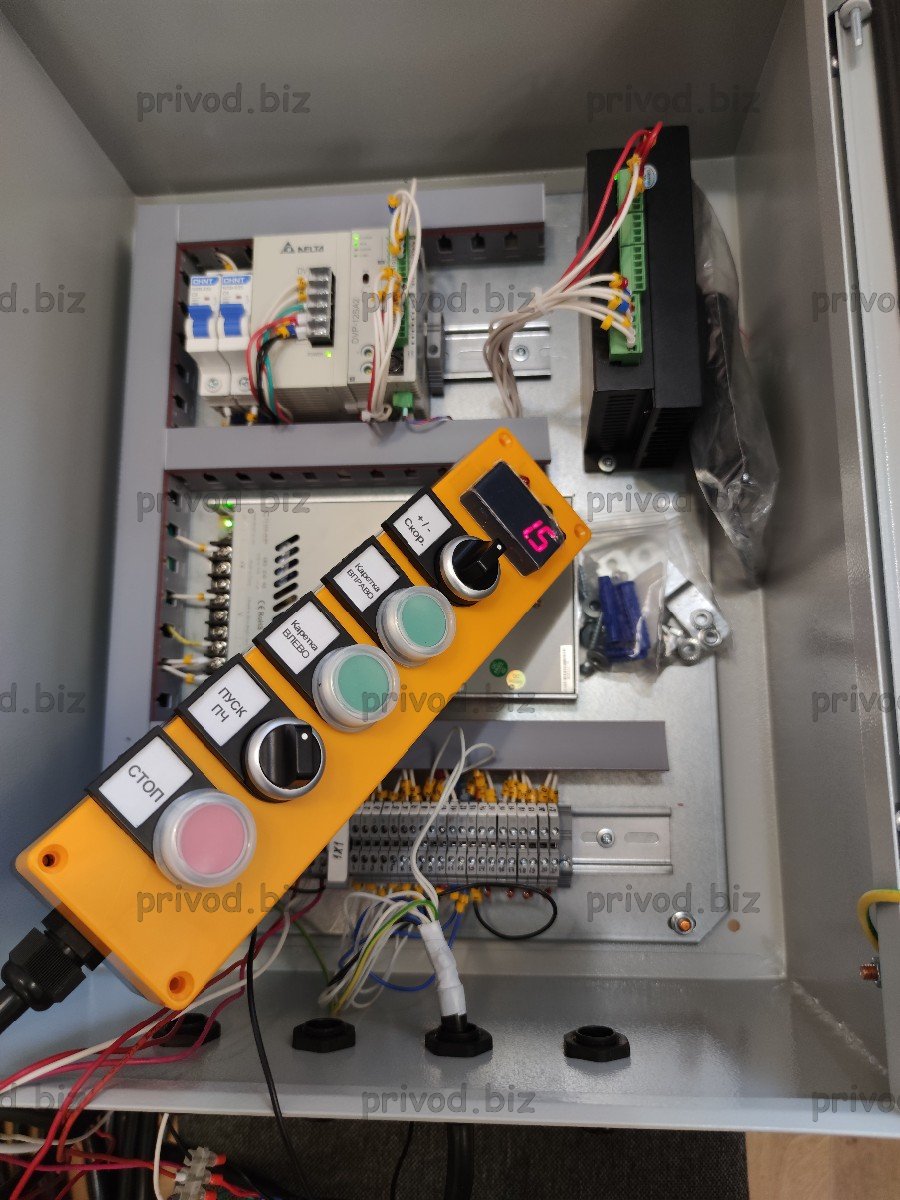

Финальные испытания. Шкаф управления станком автоматической наплавки, управление осуществляется с помощью пульта со встроенным индикатором СМИ-2, задание передается на контроллер DVP-12SA2, использованы высокоскоростные выходы, осуществлена рампа разгона и торможения, привод шагового двигателя отвечает за подачу наплавочной головки.
