На дворе 2020, ковид в самом разгаре, но нам однажды от одного крупного девелопера поступил заказ на разработку нескольких пультов управления вибрацией для формовочной оснастки производства железобетонных изделий. Требовалось 4 стационарных пульта управления (считай шкафа управления) на каждом участке с возможность управления с помощью беспроводного пульта по типу радиоуправления кранами telecrane (перевод на управление с пола сейчас тоже очень распространен, если нужно, тоже можем сделать) с возможностью выбора формы (потребителя сжатого воздуха) из списка входящих в один участок.
Формовочное оборудование оснащено пневматическими вибраторами (пневмодвигатель с навешенными дибалансами), соответственно система управления будет управлять временем открытия клапанов подачи сжатого воздуха, режим работы определяется настройкой таймеров включения.

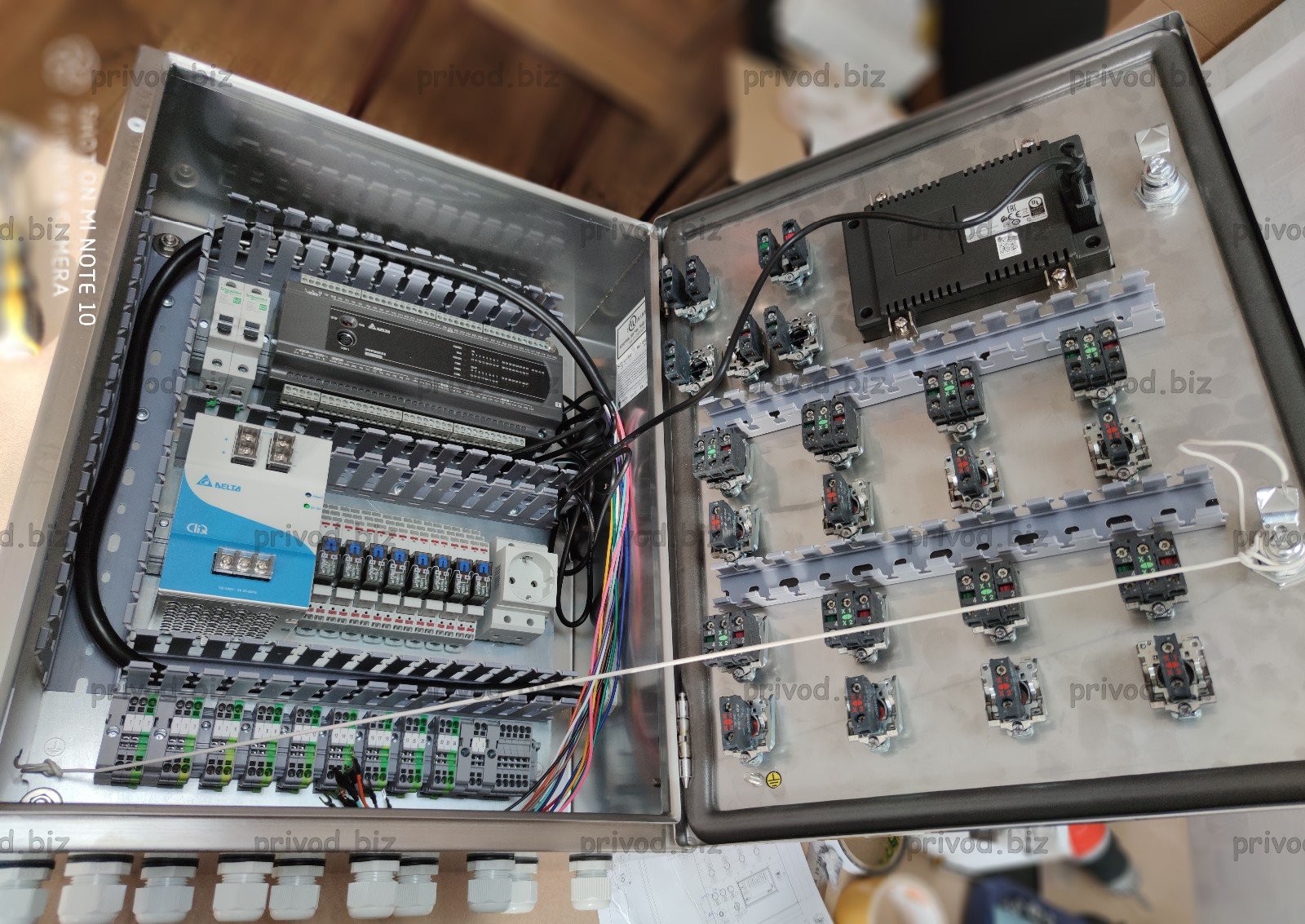

Состав одного пульта - кнопка старт, кнопка стоп, грибок аварийного отключения, двухпозиционный переключатель одиночный цикл (одиночным нажатием кнопки старт клапан открывается на заданное время) / программируемый режим (может быть несколько режимов - настраиваемое количество циклов с заданным временем открытия клапанов и временем пауз), дополнительная кнопка старт нормально разомкнутая для включения в ручном режиме вибрации (пока держишь клапан открыт), кнопки с подсветкой для переключения между потребителями (1 пульт - 6 клапанов, 2 пульт - 3 клапана, 3 пульт - 2 клапана, 4 пульт - 5 клапанов - на каждый пульт делаем по 8 кнопок в два ряда все неиспользуемые будут в резерве), контроллер с экраном для задания программ режимов и времени одиночного цикла.
При запуске программы тепловой обработки бетона срабатывает защита от включения клапана сжатого воздуха (того же потребителя), в принципе под кнопкой выбора потребителя можно расположить красный индикатор, который будет указывать что идёт режим термообработки (когда индикатор горит).
Пульт радиоуправления необходим для дублирования стационарного пульта, чтобы оператор бетонораздатчика мог не отходя от него включать вибрацию. Кнопки на пульте - выбор потребителя, кнопка старт, кнопка стоп, старт нормально разомкнутая для ручного режима.
