Система "Честный знак" для считывания нанесенных кодов DataMatrix, сериализации и агрегации (маркировка молочной продукции)

Маркировка молочной продукции

С 2021 года законодательно установлена обязательная маркировка молочной продукции. Разберемся со сроками и схемой работы, как подготовиться и что делать .

Отметимся сразу, что на базе оборудования Delta Electronics имеется готовое решение по считыванию маркировки (штрих-, QR- и DataMatrix-кодов) и обмену с сервером МДЛП «Честный ЗНАК». Данное решение успешно опробовано и даже на момент написания статьи внедрено на некоторых производствах комапаниями-партнерами Delta Electronics.

Закон о маркировке молочных продуктов

Маркировка молочки в режиме эксперимента началась 15 июля 2019 года в соответствии Постановлением Правительства РФ № 836 от 29 июня 2019 г.

Распоряжение Правительства РФ № 2647-р от 8 ноября 2019 года добавило молочные продукты в перечень товаров, подлежащих маркировке, и определило сроки введения.

Сроки реализации закона и отсрочки

Постановление Правительства РФ от 15 декабря 2020 № 2099 утвердило сроки введения обязательной маркировки молока.

С 15 июля 2019 по 31 декабря 2020 — эксперимент по маркировке готовой молочной продукции.

С 20 января 2021 — подготовительный этап: участники оборота могут добровольно маркировать, вводить в оборот и фиксировать выбытие через кассы маркированную молочную продукцию.

Обязательная маркировка молочной продукции вводится поэтапно и для каждого участника оборота в разное время:
Отметим для производства: производители обязаны наносить и отчитываться о вводе в оборот:

    с 1 июня 2021 — ТНВЭД 2105 00; ОКПД2 10.52.10 для мороженного и ТНВЭД 0406; ОКПД2: 10.51.40.100; 10.51.40.210 сыров;
    с 1 сентября 2021 — ТНВЭД: 0401, 0402, 0403, 0404, 0405, 0406, 2202 99 910 0, 2202 99 950 0, 2202 99 990 0; ОКПД2: 10.51.11, 10.51.12, 10.51.21, 10.51.22, 10.51.30, 10.51.40.300, 10.51.51, 10.51.52, 10.51.55, 10.51.56, 10.86.10.110, 10.86.10.140, 10.86.10.190, для товаров всех остальных подгрупп сроком годности более 40 дней;
    с 1 декабря 2021 — для молочных продуктов сроком годности менее 40 дней.

Участники маркировки молока

Производители молока — наносят на готовую молочную продукцию знак с цифровым криптокодомации — код Data Matrix. Подают в систему маркировки сведения о вводе товаров в оборот.

Дистрибьюторы — регистрируют получение и передачу его далее по цепочке через оператора ЭДО.

Розничные магазины — фиксируют приемку молочных продуктов от дистрибьютора через оператора ЭДО и продажу конечному клиенту с помощью онлайн-кассы.

Общепит — фиксируют приемку молочных продуктов от дистрибьютора через оператора ЭДО, перед приготовлением блюд выводят марки из оборота: сканируют код с товара и списывают с причиной «Для собственного оборота».

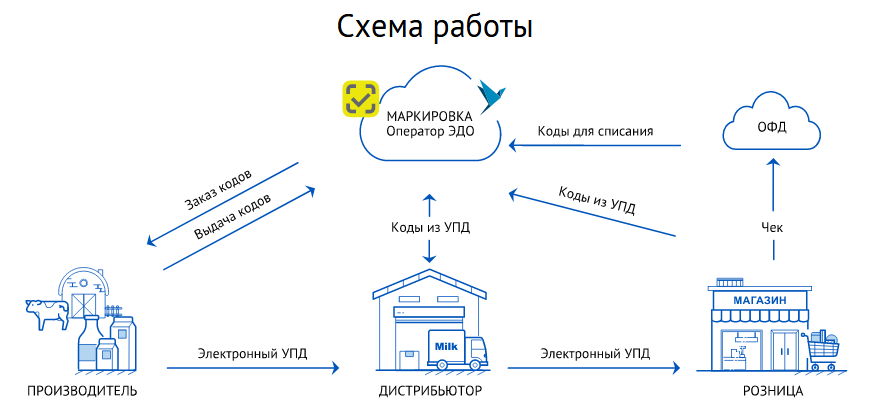

1. Производитель получает коды в системе маркировки, размещает их на товар.

2. При отгрузке производитель отправляет дистрибьютору электронный УПД со всеми кодами с упаковок молочных продуктов.

3. Дистрибьютор при приемке сверяет коды в документе с полученными по факту, утверждает УПД и передает данные в систему маркировки через оператора ЭДО.

4. Дистрибьютор, отгружая товар розничному магазину, также формирует УПД с кодами.

5. Магазин при приемке сканирует всю партию товара и сверяет информацию с кодами, указанными в УПД. Если расхождений нет — подтверждает приемку товара.

6. При продаже кассир сканирует код маркировки с молочных продуктов, оператор фискальных данных добавляет его в чек и отправляет в систему маркировки. Код выбывает из оборота.

Маркировка молока при производстве и импорте

Что потребуется?

Зарегистрироваться в системе маркировки.

Научиться маркировать продукцию (для производства и импорта) или приобретать упаковку с уже нанесенным кодом: подключиться к маркировке, приобрести оборудование для печати этикеток.

Решение

Мы предлагем интегрировать простое и прозрачное решение на основе ядра системы под названием МОЛОКОД и оборудования для считывания маркировки Delta Electronics, которое полностью решает задачи сериализации и агрегации молочной продукции для Единой национальной системы цифровой маркировки и прослеживания товаров «Честный знак». Заказчик может использовать как полностью, так и частично, в зависимости от оснащенности своего производства.

Она включает в себя:

    оборудование для печати и нанесения кодов цифровой маркировки на различные материалы и форм-факторы упаковки, оборудования для групповой упаковки (если это необходимо, некоторые производители закрывают этот вопрос самостоятельно)
    оборудование для считывания нанесенных кодов DataMatrix с первичной упаковки продукции (молочные пакеты, бутылки, стаканчики с йогуртом, обёртки мороженного и т.д.) и агрегационных кодов с групповой упаковки
    программное обеспечение для работы с функционалом Честного Знака и информационного обмена с серверами ЦРПТ и его интеграция в информационную систему предприятия – производителя молочной продукции

Решение задачи сериализации

Для контроля движения продукции необходимо получать DATAMATRIX-коды по одному на каждую первичную упаковку продукта. Наиболее популярные способы нанесения – с помощью аппликатора с рулона, заказанного в типографии, прямое нанесение на этикетку принтером на этапе упаковки продукта, заказ упаковки с нанесенными кодами в типографии. Информация о продукции, поступившей в оборот, должна быть передана в ЦРПТ. Естественно на рынке существуют дорогостоящие «специализированные приложения» для решения данной задачи. В рамках нашей задачи данное решение построена на базе 1С: Предприятие. В свежих релизах 1С уже встроен весь необходимый функционал для работы с «Честным знаком».

Решение задачи агрегации

Одним из требования ЦРПТ является то, что на всех этапах цепочки «производство-конечный покупатель» необходимо осуществлять внесение данных в систему «Честный знак» о прохождении товаром каждого промежуточного этапа этой цепочки. Каждая первичная упаковка должна быть отсканирована и проверена на каждом этапе.

Для того, чтобы не было необходимости вскрывать групповую упаковку и обрабатывать каждую первичную упаковку, считывая её DATAMATRIX-код, при формировании групповой упаковки формируется GS-1 код, наклеивающийся на упаковку более высокого уровня. При этом к данному коду «привязывается» информация обо всех DATAMATRIX-кодах, находящихся внутри данной упаковки.

Если задача считывания кодов GS-1 с палеты или коробки не представляется сложной, - вполне можно обойтись ручным сканером, то при наполнении коробки первичными упаковками эта операция, выполняемая вручную, может занять слишком много времени.

По этой причине, на этапе формирования вторичной упаковки применяют так называемую групповую агрегацию, при которой происходит считывание первичных кодов, например, с молочных пакетов – поштучно или сразу у всего слоя из пакетов, при послойном наполнении коробки. Применение смарт-камеры позволяет, в этом случае, добиться высокой скорости агрегации и избавить оператора от рутинной операции ручного считывания, при которой легко допустить ошибку.

Ядром системы является Total Mark: Комплексное решение для всех участников оборота кодов маркировки (далее - КМ). Это 1C конфигурация для учёта и хранения кодов маркировки, которая позволяет осуществить быстрый и удобный обмен данными с внешними информационными системами, в том числе, с ИС МП ЦРПТ. Благодаря Total Mark участники оборота автоматизируют свои процессы, осуществляемые в соответствии с требованиями оператора системы цифровой маркировки и прослеживания товаров. Хотя это не обязательный путь, тк можно самому написать программу обмена, от производителя системы считывания написан специальный программный модуль.

Возможности утилиты «Универсальный программный модуль»:

    устанавливается на любую базу 1С как расширение, не снимая её с поддержки
    обеспечивает поддержку подключения нескольких камер VIS100
    поддерживает чтение штрих-кодов смарт-камерой VIS100 в одиночном и многократном режиме
    генерирует документы в требуемом формате для последующей работы сервисов 1С

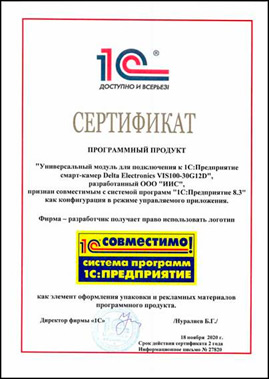

    сертифицирована на совместимость с системой программ 1С: Предприятие

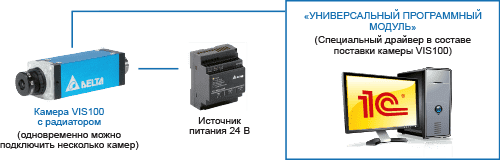

Основным устройством для считывания маркировки является смарт-камера VIS100-30G12D, которая способна надежно считывать коды в потоке и передавать их в ERP-систему предприятия. В комплекте с камерой поставляется программное обеспечение, имеющее сертификат совместимости с самой распространенной на территории Российской Федерации системой ERP – 1С: Предприятие. Отдельно стоит отметить, что смарт-камера VIS100-30G12D  включена в список рекомендованного оборудования для систем маркировки молочных продуктов.

Настройка камеры VIS100 осуществляется с помощью web-интерфейса

Для удобства Заказчика предоставляется импортируемый файл с предварительными настройками

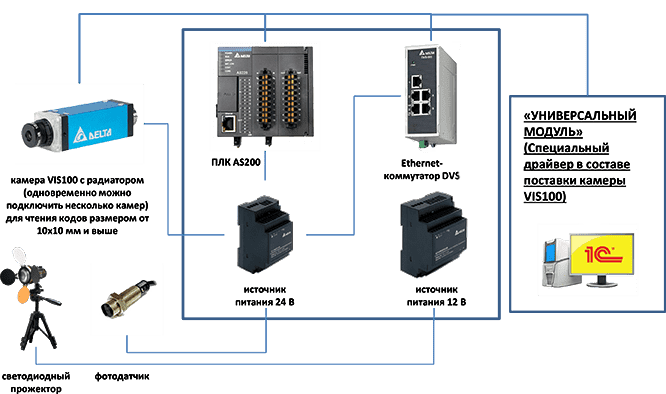

Комплексное решение по сериализации и агрегации. Чтение кодов и отправка отчета о нанесении.

Смарт камера для считывания штрих-, QR- и DataMatrix-кодов: VIS100-30G12D

    Специализированное устройство считывания штрих-, QR- и DataMatrix-кодов
    Высокая надежность считывания
    Совместимость с ERP-предприятия (1С, SAP и др.) и серверами/API «Честный ЗНАК»
    Полностью готовая современная система со встроенным объективом, светодиодной подсветкой и ЦПУ для обработки изображения
    Разрешение 1280 х 960, частота кадров 90 кадров/сек
    Экспозиция 20 мкс позволяет считывать код с движущихся объектов (скорость объектов до 10 м/с)
    Регулировка чувствительности для имитации считывания другими сканерами
    Поддержка программной настройки через веб-браузер: удобство, простота и скорость ввода в эксплуатацию сопоставима с фотодатчиками
    Не требует использования дополнительного освещения
    Компактные размеры

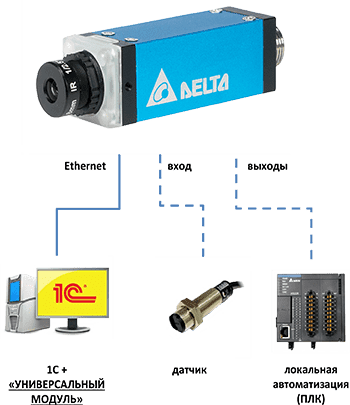

    1 дискретный вход, 2 дискретных выхода, Ethernet
    Интерфейс подключения к ERP-предприятия (1С, SAP и др.)

    Тестовое (демонстрационное) ПО: подключение к серверу МДЛП «Честный ЗНАК» по защищенному или незащищенному каналам, регистрация и авторизация пользователей в системе, чтение кода с упаковки и отправка документов на сервер в требуемом формате с электронной подписью, чтение загруженных на сервер документов
